6.2.14.1. Снятие

Снимите трос стояночной тормозной системы.

Отсоедините тормозную магистраль.

Снимите тормозную колодку (внешняя сторона) с опоры.

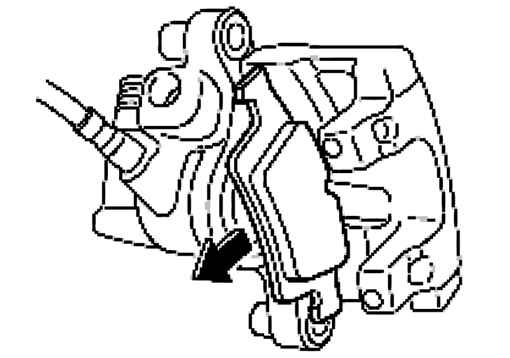

Рис. 6.52. Снятие тормозной колодки

Потяните колодку тормозного диска (внутренняя сторона) в направлении стрелки, чтобы вынуть ее из суппорта, как показано на рисунке 6.52.

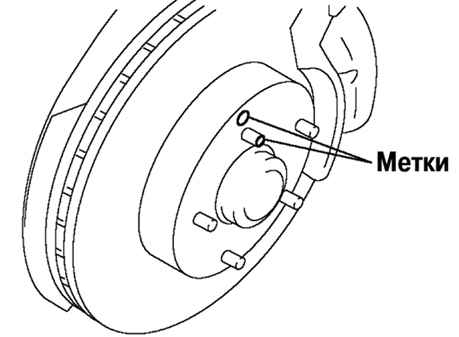

Рис. 6.53. Нанесение меток на ступицу колеса и тормозной диск

Нанесите установочную метку на ступицу колеса и тормозной диск (рис. 6.53).

Снимите тормозной диск.
