3.2.7.4. Установка дифференциала в картер сцепления

Установите дифференциал в картер сцепления, установите обойму подшипника и специальное приспособление (селектор) на дифференциал. Установите специальные приспособления (селекторы) для первичного и вторичного вала в картер сцепления.

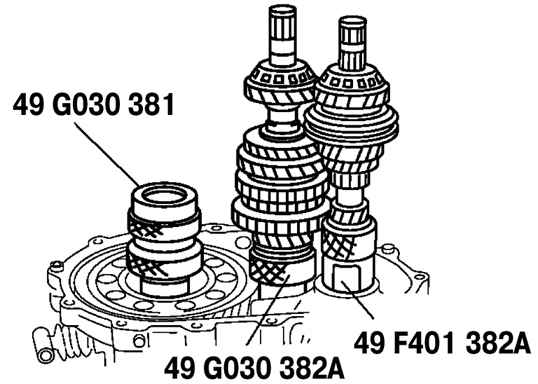

Рис. 3.56. Установка первичного и вторичного валов в картер сцепления

Установите валы с шестернями, как показано на рисунке 3.56.

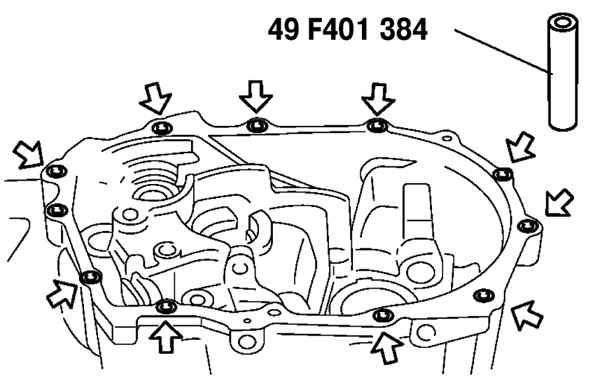

Рис. 3.57. Установка специального приспособления

Установите специальное приспособление (втулки) в положения, показанные на рисунке 3.57.
