3.2.5. Снятие и установка механизма переключения передач

Снимите аккумуляторную батарею, ее лоток и кронштейн крепления лотка.

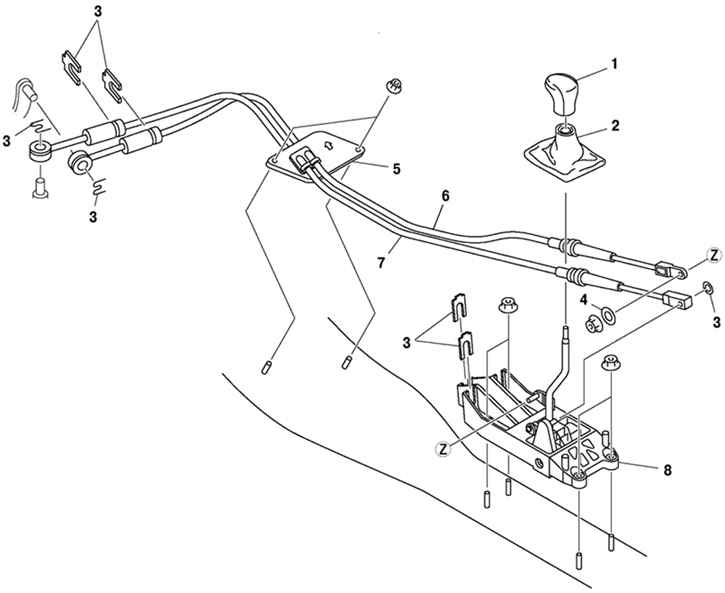

Рис. 3.29. Механизм переключения передач автомобиля Mazda 3: 1 – рычаг переключения передач; 2 – панель чехла; 3 – зажим; 4 – шайба; 5 – уплотнительная пластина; 6 – главный трос привода переключения; 7 – главный трос выбора передачи; 8 – блок рычага переключения передач

Снимите элемент воздушного фильтра.

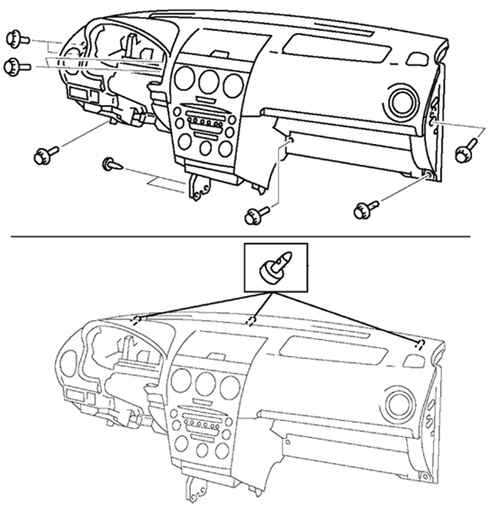

Рис. 3.30. Снятие панели приборов

Открутив семь болтов, два винта крепления и вынув три пистона, снимите приборную панель (рис. 3.30).

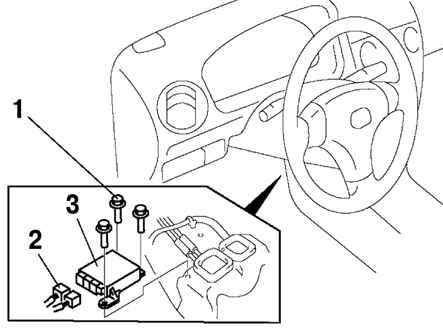

Рис. 3.31. Снятие модуля управления системы улучшения устойчивости: 1 – болты; 2 – разъемы электропитания и управления; 3 – модуль

Открутите три болта крепления и снимите модуль управления системы улучшения устойчивости (рис. 3.31).

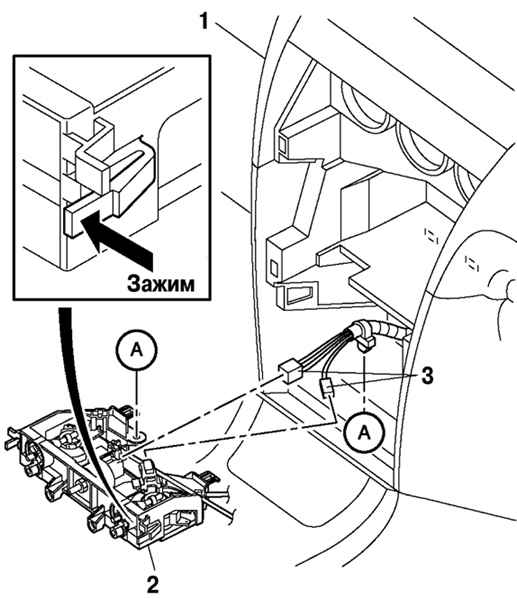

Рис. 3.32. Снятие блока управления климатической установкой: 1 – кондиционер; 2 – блок управления; 3 – разъемы электропитания и управления

Снимите блок управления климатической установкой (рис. 3.32).

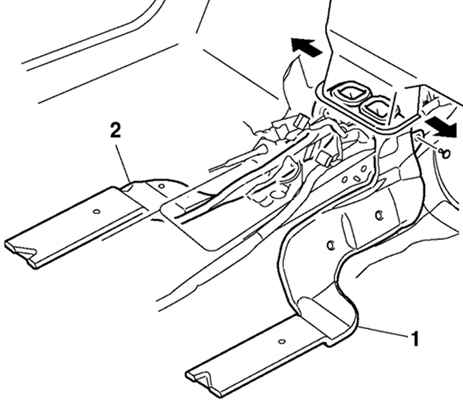

Рис. 3.33. Снятие нижних воздуховодов: 1 – правый воздуховод; 2 – левый воздуховод

Снимите нижние воздуховоды (рис. 3.33).

Снимите рычаг и чехол рычага переключения передач.

Снимите тросы привода переключения передач.

Снимите блок рычага переключения передач.

Установку производите в порядке, обратном снятию.

Установите элемент воздушного фильтра.

После установки, убедитесь, что рычаг переключения передач может плавно перемещаться в любое положение.
