3.2.6.1. Проверка элементов первичного вала

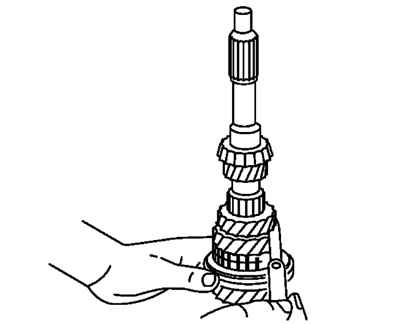

Рис. 3.48. Проверка зазора между шестернями 3-й и 2-й передач

Измерьте зазор между шестернями 3-й и 2-й передач (рис. 3.48).

Если зазор превышает максимум, проверьте контактные поверхности шестерен 2-й и 3-й передач, муфты синхронизатора 3/ 4-й передач. Замените износившиеся и поврежденные детали.

Зазор: 0,05–0,20 мм.

Максимум: 0,25 мм.

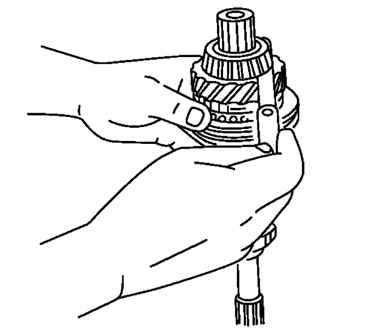

Рис. 3.49. Проверка зазора между шестерней 4-й передачи и подшипником

Измерьте зазор между шестерней 4-й передачи и подшипником (рис. 3.49).

Если зазор превышает максимум, проверьте контактные поверхности шестерни 4-й передачи, подшипника и муфты синхронизатора 3/ 4-й передач. Замените износившиеся и поврежденные детали.

Зазор: 0.17–0.37 мм.

Максимум: 0.42 мм.
