2.6.4.8. Установка крышки головки блока цилиндров

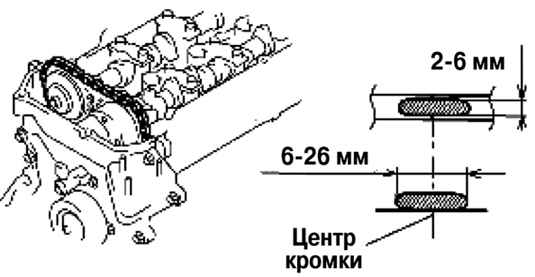

Рис. 2.268. Схема нанесения силиконового герметика

Нанесите силиконовый герметик, как показано на рисунке 2.268.

Толщина валика наносимого герметика: 2–6 мм.

Длина валика наносимого герметика: 6–26 мм.

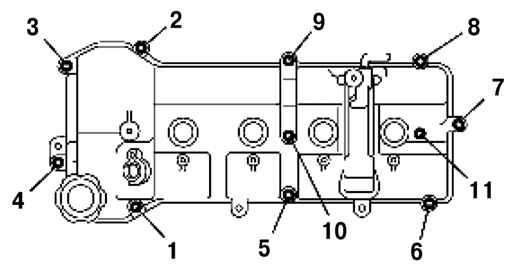

Рис. 2.269. Поряток затягивания болтов крепления крышки головки блока цилиндров

Затяните болты крепления крышки головки блока цилиндров в порядке, показанном на рисунке 2.269.

Момент затяжки: 6. 9–10.8 Н·м.
