2.6.2. Проверка тепловых зазоров в механизме привода клапанов

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите нижнюю крышку и брызговик (правый).

Снимите узел воздушного фильтра.

Снимите катушки зажигания.

Отсоедините шланг вентиляции.

Снимите крышку головки блока цилиндров.

Измерьте клапанный зазор.

Поверните коленчатый вал по часовой стрелке так, чтобы поршень №1 был в ВМТ такта сжатия.

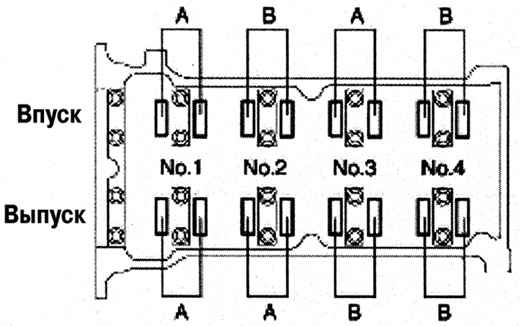

Рис. 2.236. Порядок измерения клапанных зазоров

Измерьте клапанный зазор в точке А (рис. 2.236).

Если зазор не соответствует норме, замените толкатель клапана и отрегулируйте клапанный зазор по среднему значению.

Стандартный клапанный зазор (на холодном двигателе): 0,27–0,33 мм.

ПРИМЕЧАНИЕ Запишите измеренные значения чтобы выбрать соответствующие толкатели клапана для замены.

Поверните коленчатый вал на 360 ° по часовой стрелке так, чтобы поршень №4 был в ВМТ такта сжатия.

Измерьте клапанный зазор в точке B (см. рис. 2.236).

Если не соответствует норме, замените толкатель клапана и отрегулируйте клапанный зазор по среднему значению.

Стандартный клапанный зазор (на холодном двигателе): 0,27–0,33 мм.

Установите крышку головки блока цилиндров.

Подключите шланг вентиляции.

Установите катушки зажигания.

Установите узел воздушного фильтра.

Установите нижнюю крышку и брызговик (правый).
