2.6.4.1. Снятие

Снимите крышку аккумуляторной батареи.

Отсоедините отрицательный провод от аккумуляторной батареи.

Слейте из двигателя охлаждающую жидкость.

Снимите следующие элементы:

– переднее колесо (правое);

– нижнюю крышку и брызговик (правый);

– узел воздушного фильтра;

– катушки зажигания;

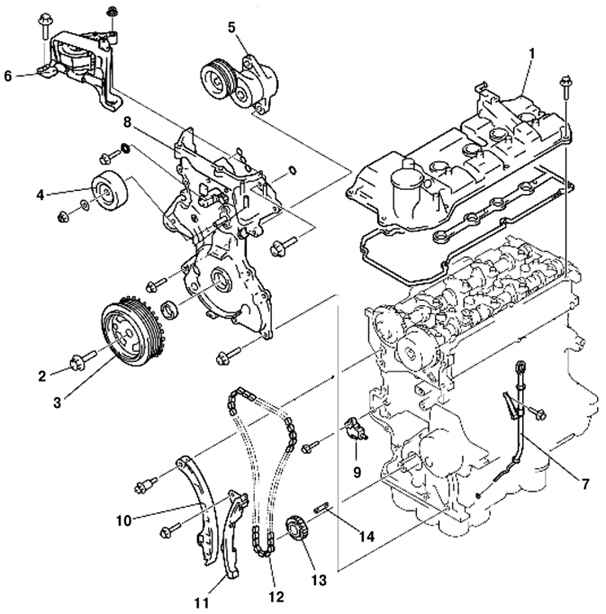

Рис. 2.252. Компоненты цепи привода механизма газораспределения: 1 – крышка головки блока цилиндров; 2 – болт крепления шкива коленчатого вала; 3 – шкив коленчатого вала; 4 – натяжной шкив; 5 – автоматический натяжитель приводного ремня; 6 – опора двигателя №3; 7 – трубка контрольного щупа уровня масла; 8 – передняя крышка двигателя; 9 – натяжитель цепи; 10 – рычаг натяжителя цепи; 11 – направляющая цепи; 12 – цепь привода механизма газораспределения; 13 – звездочка коленчатого вала; 14 – шпонка

– приводной ремень;

– насос гидроусилителя рулевого управления без отсоединения масляного шланга и маслопровода.

ПРИМЕЧАНИЕ Зафиксируйте насос гидроусилителя рулевого управления веревкой в положении, не мешающем обслуживанию.

Снимите бачок охлаждающей жидкости и усилителя рулевого управления с подключенными шлангами и трубопроводами.

Снимите генератор.

Снимите насос охлаждающей жидкости

Снимите кронштейн тросика акселератора (со стороны кузова)

Отсоедините провод заземления (опора двигателя №3)

Отсоедините следующие элементы:

– шланг вентиляции;

– жгут проводов управляющего масляного клапана;

– разъем датчика положения коленвала.

Снимите крышку головки блока цилиндров.

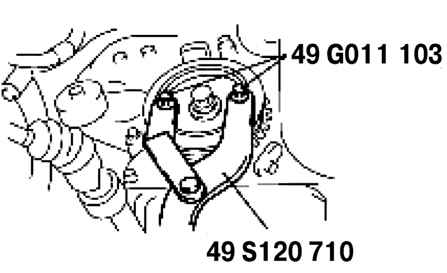

Рис. 2.253. Фиксация шкива коленчатого вала

Зафиксируйте шкив коленчатого вала, используя специальные приспособления и снимите болт крепления шкива коленчатого вала (рис. 2.253).

Снимите шкив коленчатого вала, натяжной шкив и автоматический натяжитель приводного ремня.

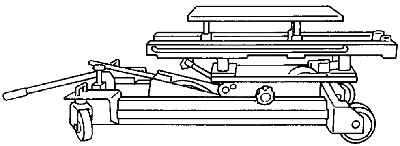

Рис. 2.254. Моторный домкрат для закрепления двигателя перед снятием опоры №3

Закрепите двигатель, используя моторный домкрат и дополнительное приспособление и снимите опору №3 (рис. 2.254).

Снимите трубку контрольного щупа уровня масла.

Снимите переднюю крышку двигателя.

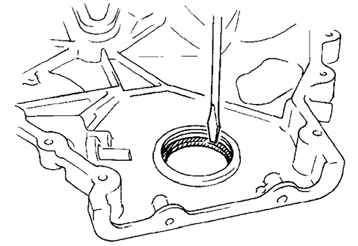

Рис. 2.255. Снятие переднего сальника

Снимите передний сальник, используя отвертку с плоским шлицем (рис. 2.255).
