2.5.2.1. Датчик положения распредвала (СМР)

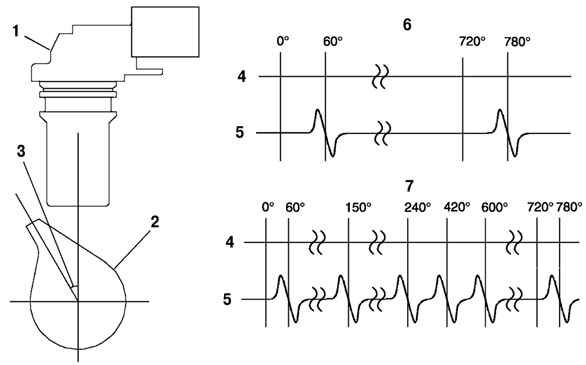

Рис. 2.228. Форма волны выходного сигнала датчика положения распредвала: 1 – датчик положения распредвала; 2 – распредвал впускных клапанов; 3 – угол поворота распредвала 30°; 4 – угол поворота коленчатого вала; 5 – выходной сигнал датчика положения распредвала; 6 – двигатели LF и L8; 7 – двигатель L3

Для идентификации цилиндра датчик положения распредвала обнаруживает угол поворота распредвала через 30 градусов после верхней мертвой точки поршня первого цилиндра. Форма волны выходного сигнала датчика положения распредвала показана на рисунке 2.228.
