2.2.7.2. Снятие кронштейна опоры двигателя №4 и опоры двигателя №4

Рис. 2.92. Моторный домкрат

Закрепите двигатель и коробку передач в блоке с главной передачей, используя моторный домкрат и дополнительное приспособление (рис. 2.92).

Рис. 2.89. Компоненты крепления силового агрегата на автомобиле: 1 – опора двигателя №1; 2 – кронштейн опоры двигателя №1; 3 – кронштейн опоры двигателя №4 и опора двигателя №4; 4 – шина соединения двигателя с «массой» кузова; 5 – кронштейн крепления двигателя №3; 6 – двигатель, коробка передач в блоке с главной передачей

Снимите специальное приспособление (см. рис. 2.89).

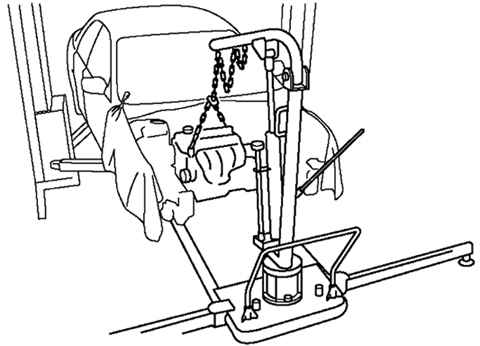

Рис. 2.93. Закрепление двигателя и коробки передач на подъемнике

Закрепите двигатель и коробку передач в блоке с главной передачей, используя подъемник (рис. 2.93).

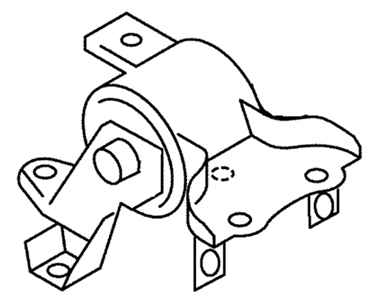

Рис. 2.94. Кронштейн опоры двигателя №4 и опора №4 двигателя в сборе

Снимите кронштейн опоры двигателя №4 и опору №4 двигателя в сборе (рис. 2.94).
