2.2.7.1. Снятие опоры №1

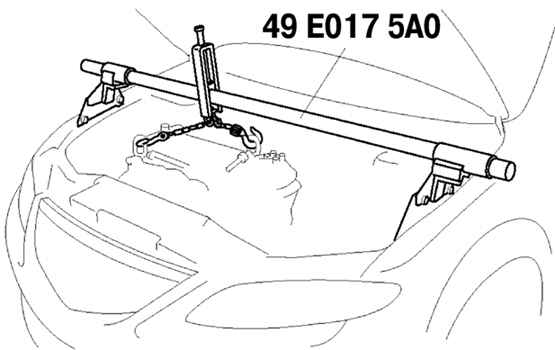

Рис. 2.90
. Вывешивание двигателя с помощью специального приспособления
Подвесьте двигатель, используя специальное приспособление (
рис. 2.90
).
Снимите стяжной болт А со стороны кронштейна опоры двигателя №1.
Рис. 2.91
. Болты крепления опоры двигателя №1
Ослабьте стяжной болт B со стороны кузова так, чтобы были видны приблизительно три витка резьбы (
рис. 2.91
).
ПРИМЕЧАНИЕ
Не снимайте опору двигателя №1 с автомобиля (
рис. 2.91
).
«
