2.2.18.3. Установка распредвалов

Установите распредвалы, при этом поршень цилиндра №1 должен быть установлен в положение ВМТ такта сжатия.

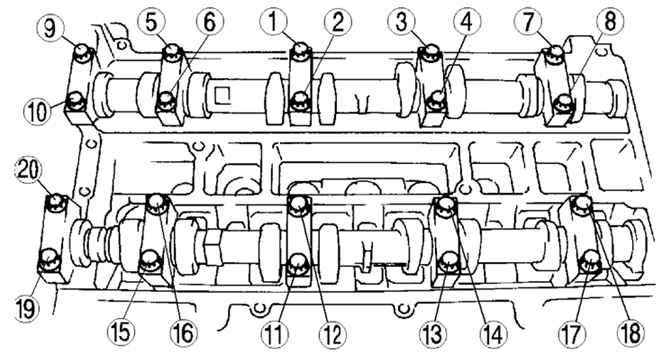

Рис. 2.187. Порядок затягивания болтов крепления крышек подшипников распредвалов

Затяните болты крепления крышки подшипника распредвала в два приема (рис. 2.187).

Затяните до 5,0–9,0 Н·м.

Затяните до 14.0–17,0 Н·м.

Указания по сборке звездочки распределительного вала, исполнительного механизма изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения).

Болт звездочки распределительного вала или исполнительный механизм изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения) временно, до установки цепи привода механизма газораспределения, вворачивается вручную.

Затягивание болта крепления звездочки распредвала (обычный двигатель) и исполнительного механизма изменения фаз газораспределения

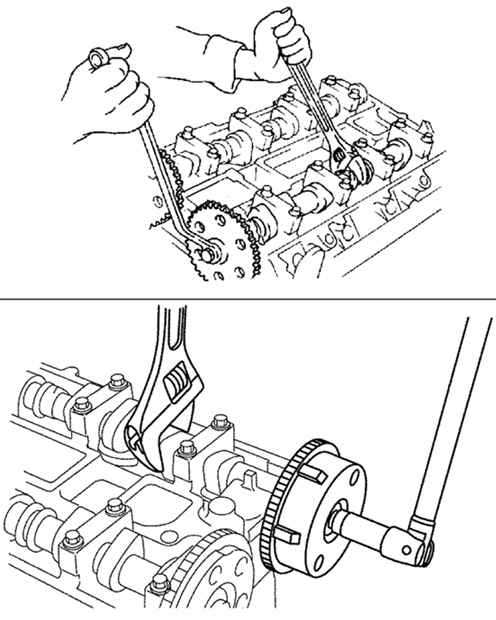

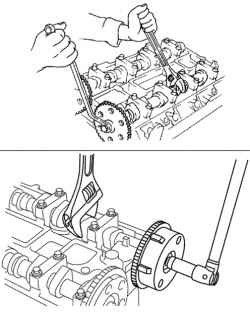

Рис. 2.188. Затягивание болта крепления звездочки распредвала (обычный двигатель) и исполнительного механизма изменения фаз газораспределения

Соединительный болт звездочки распределительного вала или исполнительного механизма изменения фаз газораспределения (L3 с механизмом изменения фаз газораспределения) после установки цепи привода механизма газораспределения устанавливается на клей (рис. 2.188).

Момент затяжки: 69–75 Н·м.
