2.2.18.1. Установка маслоотражательного колпачка

Напрессуйте маслоотражательный копачок на направляющую втулку клапана вручную.

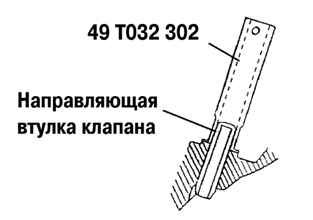

Рис. 2.184. Установка маслоотражательного колпачка

Слегка допрессуйте специальным приспособлением, используя капроновый молоток (рис. 2.184).

Установите клапаны, пружины клапанов и верхние тарелки пружин клапанов.

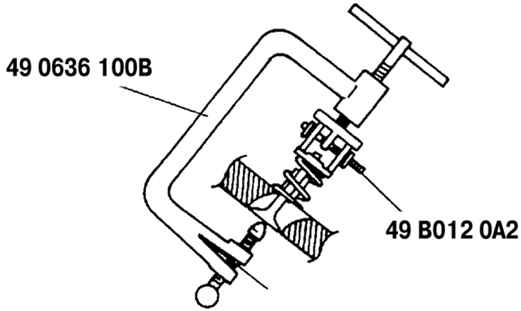

Рис. 2.185. Установка сухарей клапанов

Установите сухари клапана, используя специальные приспособления (рис. 2.185).

Установите подъемные проушины двигателя.

Установите новую прокладку головки блока цилиндров.
