2.2.10.4. Снятие цепи привода ГРМ

Рис. 2.106. Фиксация звездочки масляного насоса: 1 – спецприспособление

Зафиксируйте звездочку масляного насоса специальным приспособлением (рис. 2.106).

После этого снимите звездочку и цепь.

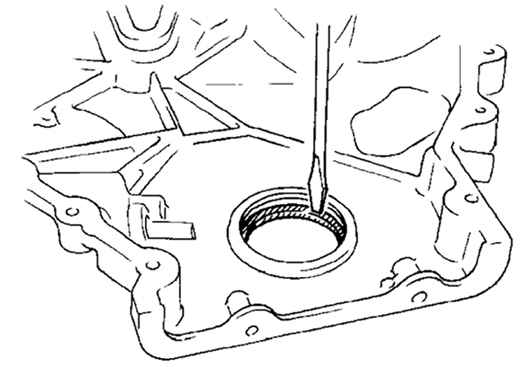

Рис. 2.107. Снятие переднего сальника

Используя отвертку, снимите передний сальник (рис. 2.107).
