2.2.10.2. Снятие крепежного болта шкива коленчатого вала

Снимите нижнюю заглушку блока цилиндров.

Рис. 2.103. Установка специального приспособления

Установите специальное приспособление (рис. 2.103).

Поверните коленчатый вал по часовой стрелке до ВМТ поршня цилиндра №1.

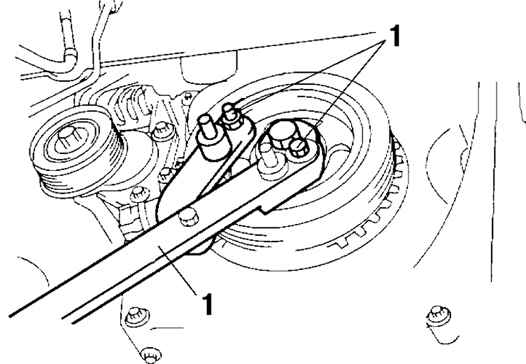

Рис. 2.104. Установка специального приспособления на коленчатый вал: 1 – специальное приспособление

Удерживайте коленчатый вал специальным приспособлением (рис. 2.104).
