5.14.4. Разборка, ремонт и сборка головки блока цилиндров двигателя

Если необходим ремонт головки блока цилиндров двигателя, установленного на автомобиле, снимите головку (см. «Замена прокладки головки блока цилиндров»). В большинстве случаев ремонт головки блока цилиндров заключается в притирке или замене клапанов, шлифовке или замене седел клапанов. При таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление привалочной поверхности к блоку цилиндров, головку блока заменяют.

Вам потребуются: ключи «на 10», «на 12», «на 13», свечной ключ, намагниченная отвертка (или пинцет), приспособления для сжатия клапанных пружин и снятия маслосъемных колпачков.

1. Снимите ресивер (см. «Замена прокладки впускного коллектора двигателя»).

2. Снимите датчик температуры охлаждающей жидкости (см. «Замена датчиков системы управления двигателем»).

3. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания») и извлеките гидрокомпенсаторы из головки блока цилиндров (см. «Замена гидрокомпенсаторов двигателя»).

4. Специальным приспособлением для снятия и установки пружин клапанов сожмите пружину клапана и снимите сухари, крепящие держатель пружины клапана. Снимите приспособление, сжимающее пружину.

Рис. 5.8. Головка блока цилиндров: 1 – гидрокомпенсатор; 2 – сухарь; 3 – тарелка пружины клапана; 4 – пружина клапана; 5 – маслосъемный колпачок; 6 – опорная шайба пружины клапана; 7 – выпускной клапан; 8 – впускной клапан

5. Снимите тарелку 3 пружины клапана (рис. 5.8), пружину 4 клапана и опорную шайбу 6 пружины клапана, затем извлеките клапан.

6. Аналогично снимите остальные клапаны с головки блока цилиндров.

7. Специальным инструментом снимите маслосъемные колпачки клапанов.

8. Тщательно очистите тарелку клапана металлической щеткой.

Рис. 5.9. Места проверки клапана: А – торец штока; В – точка контакта штока с нижней кромкой направляющей клапана; С – толщина тарелки клапана

9. Проверьте все клапаны на наличие износа, повреждений и деформации в точке контакта штока с нижней кромкой направляющей клапана (рис. 5.9). Если на торце А штока клапана имеются следы износа, замените клапан.

10. Замените клапан, если толщина С тарелки клапана меньше предельно допустимого значения.



ПРИМЕЧАНИЕ Номинальное значение толщины тарелки: – впускного клапана – 1,0 мм; – выпускного клапана – 1,0 мм.

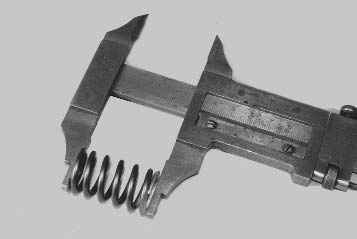

11. Проверьте длину и упругость пружин клапанов. Если их значения превышают предельно допустимые, замените пружину.

ПРИМЕЧАНИЕ Номинальное значение длины пружины клапана в ненагруженном состоянии – 39,0 мм, предельно допустимое – 38,8 мм.

12. Угольником проверьте отклонение каждой пружины от прямоугольной формы. Если отклонение превышает предельно допустимое значение, замените пружину.

ПРИМЕЧАНИЕ Отклонение от прямоугольной формы должно быть не более 1,5°.

13. Удалите смолистые отложения с верхней поверхности головки и из впускных каналов. Эти отложения можно размягчить и смыть керосином или дизельным топливом.14. Очистите от нагара камеры сгорания и выпускные каналы. Удаляйте нагар круглой металлической щеткой, установленной в патрон электродрели.



ПОЛЕЗНЫЕ СОВЕТЫ Предварительно размочите нагар керосином. Соблюдайте осторожность: избегайте вдыхать пыль, образующуюся при чистке камер сгорания. Для предотвращения образования пыли периодически смачивайте нагар керосином.

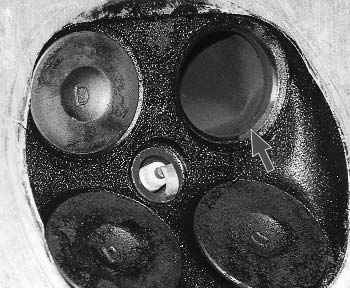

15. Проверьте седло клапана на наличие перегрева и полного контакта с рабочей фаской клапана. При необходимости отремонтируйте или замените седло.

ПРИМЕЧАНИЕ Заменять или ремонтировать седла клапанов следует в автосервисе, оснащенном специальным оборудованием.

16. Очистите внутренние поверхности направляющих втулок клапанов тонкой цилиндрической кисточкой из медной проволоки, зажатой в патрон электродрели.

17. Удалите с поверхности прилегания головки к блоку цилиндров пригоревшие остатки уплотнительной прокладки.

18. Определите износ направляющих втулок клапанов, измерив внутренний диаметр отверстия втулки и диаметр стержня клапана; разность этих значений определяет зазор. Если зазор превышает допустимое значение, замените направляющую втулку клапана на ремонтную (большего размера).

ПРИМЕЧАНИЕ Номинальный зазор между штоком и направляющей втулкой: – впускного клапана – 0,020–0,050 мм; – выпускного клапана – 0,050–0,085 мм.



ПРИМЕЧАНИЕ Заменять направляющие втулки клапанов следует в автосервисе, оснащенном специальным оборудованием.

19. После очистки осмотрите головку блока, чтобы не допустить ее эксплуатации с повреждениями резьбовых отверстий, трещинами (особенно между седлами клапанов и в выпускных каналах), коррозией, включениями инородных материалов, раковинами и свищами.

ПРЕДУПРЕЖДЕНИЕ Запрещается заваривать трещины, раковины и свищи. Дефектную головку замените.

20. Проверьте с помощью металлической линейки, установленной на ребро, и щупа плоскостность поверхности прилегания головки к блоку в продольном и поперечном направлениях, а также по диагоналям. Если зазор между ребром линейки и поверхностью головки превышает 0,1 мм, замените головку.

21. Очистите от остатков прокладок и нагара поверхности фланцев головки для установки впускной трубы и катколлектора.

22. Проверьте наличие деформаций фланцев для впускной трубы и катколлектора, деформированную головку замените.

23. Отремонтируйте поврежденные резьбовые отверстия прогонкой резьбы метчиками или установкой ремонтной втулки (ввертыша).

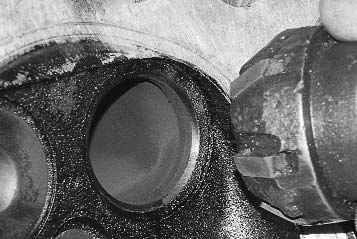

24. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины и др.) можно вывести притиркой клапанов (см. «Притирка клапанов»).	25. Более значительные дефекты седел клапанов устраняют шлифованием. Седла необходимо шлифовать в специализированной мастерской, так как для этого требуются специальные инструменты и оборудование. Если значительные дефекты седел устранить шлифовкой не удается, замените седла.

26. Удалите нагар с клапанов и осмотрите их. Деформация стержня клапана и трещины на его тарелке не допускаются. При наличии повреждений замените клапан. Проверьте, не слишком ли изношена и повреждена рабочая фаска. Допускается шлифование рабочей фаски клапанов (в ремонтных мастерских, располагающих соответствующим оборудованием). После шлифования толщина цилиндрической части тарелки должна быть не менее 0,97–1,57 мм для впускных и выпускных клапанов. Незначительные риски и царапины на фаске можно вывести притиркой клапана к седлу (см. «Притирка клапанов»).

ПРЕДУПРЕЖДЕНИЕ Для того чтобы на стержнях клапанов не образовались риски, не очищайте их проволочными щетками и металлическими скребками.

27. Проверьте концентричность расположения тарелки клапана и седла: нанесите на фаску головки клапана тонкий слой краски (например, берлинской лазури), вставьте его в направляющую втулку и, слегка прижав к седлу, проверните. По следам краски на фаске седла можно судить о концентричности расположения клапана и седла.

28. Проверьте состояние проточек стержня клапана под сухари. При обнаружении следов выкрашивания кромок проточек и износа цилиндрической части замените клапан.

29. Замените маслосъемные колпачки независимо от их состояния.

30. Проверьте состояние тарелок пружин. Замените тарелки со значительным износом опорных канавок под пружины.

31. Установите все снятые детали и узлы головки блока цилиндров в последовательности, обратной снятию.

32. Всегда заменяйте новыми прокладки головки блока цилиндров, впускной трубы (ресивера) и выпускного коллектора, так как снятые с двигателя даже внешне не поврежденные прокладки могут оказаться сильно обжатыми и не обеспечат герметичности уплотнения.
