5.12. Снятие, дефектовка и установка маховика

Маховик снимают для замены заднего сальника коленчатого вала, для замены при повреждении зубчатого венца, подшипника первичного вала или для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: инструменты, необходимые для снятия коробки передач и сцепления, отвертка с плоским лезвием, двенадцатигранный ключ «на 14».

1. Снимите коробку передач (см. «Снятие и установка коробки передач»).

2. Снимите сцепление (см. «Снятие и установка сцепления»).

ПРИМЕЧАНИЕ Маховик должен быть установлен на коленчатый вал только в одном положении, так как отверстия для его крепления расположены асимметрично, поэтому его необходимо пометить.

3. Пометьте любым способом взаимное расположение маховика и коленчатого вала.

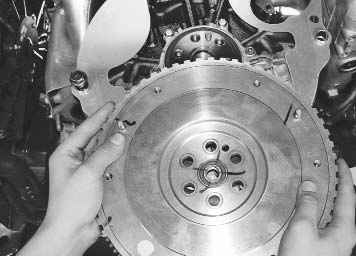

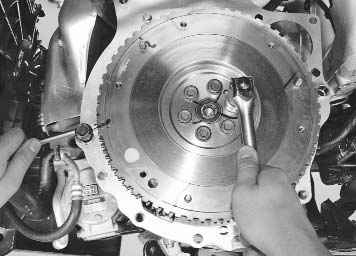

4. Зафиксируйте маховик от проворачивания и выверните шесть болтов его крепления.	5. Снимите маховик.

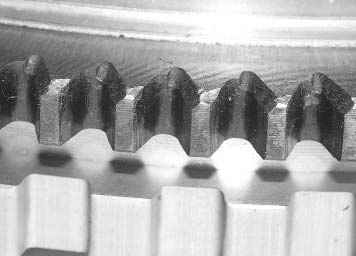

6. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

7. Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления или фланца коленчатого вала имеются риски и задиры.

Проверить и отремонтировать маховик можно в мастерской, располагающей специальным оборудованием.

На поверхности маховика, прилегающей к фланцу коленчатого вала, и опорной поверхности ведомого диска сцепления не допускаются царапины и задиры. Допуск неплоскостности опорной поверхности ведомого диска сцепления составляет 0,06 мм.

Царапины и задиры на опорной поверхности ведомого диска сцепления удалите проточкой, снимая слой металла толщиной не более 1 мм. Проточите поверхность, прилегающую к фланцу коленчатого вала. При проточке необходимо обеспечить параллельность этих поверхностей. Допустимая непараллельность составляет 0,1 мм.

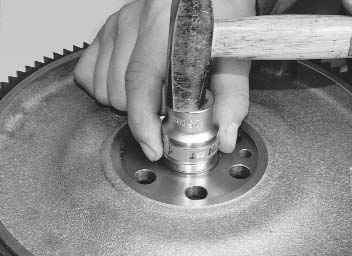

8. Для замены подшипника первичного вала выпрессуйте его оправкой подходящего размера.

9. Запрессуйте подшипник в маховик, прикладывая усилие к его наружной обойме.

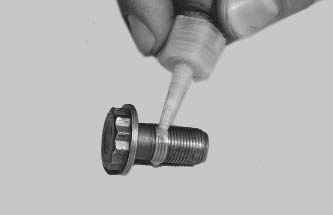

ПРИМЕЧАНИЕ Перед установкой маховика нанесите на резьбу болтов его крепления анаэробный фиксатор резьбы, предварительно обезжирив болты и резьбовые отверстия под них.

10. Установите маховик и все снятые узлы в обратном порядке, совместив при этом ранее нанесенные на маховик метки.
