10.10.8. Замена дополнительного стоп-сигнала

Вам потребуются: ключ «на 10», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

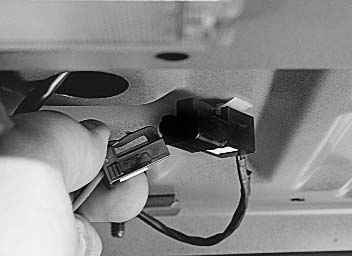

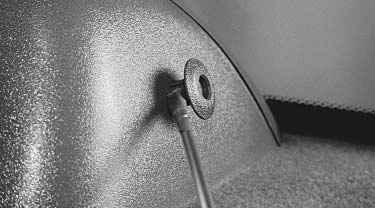

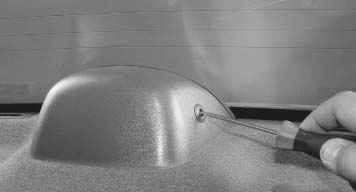

2. Откройте багажник и разъедините колодку жгута проводов дополнительного стоп-сигнала, отжав фиксатор.	3. Утопите отверткой фиксатор пистона.

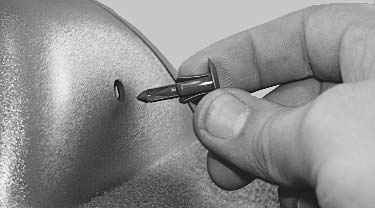

4. Подденьте отверткой пистон...	5. ...и извлеките его.

6. Аналогично снимите второй пистон, расположенный с другой стороны...

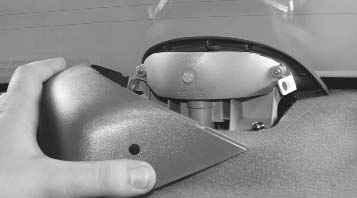

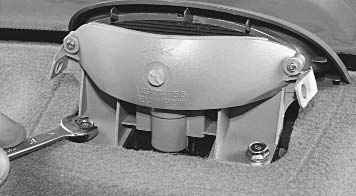

7. ...и снимите облицовку дополнительного стоп-сигнала.	8. Выверните два болта крепления...

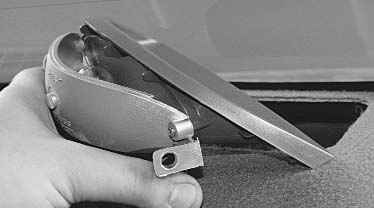

9. ...и снимите дополнительный стоп-сигнал.

10. Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

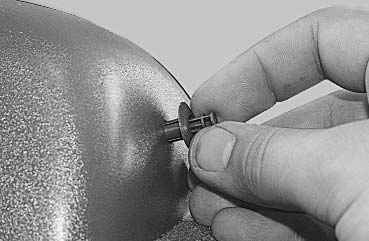

При установке пистонов сначала вытяните фиксатор наружу, установите пистон на место...

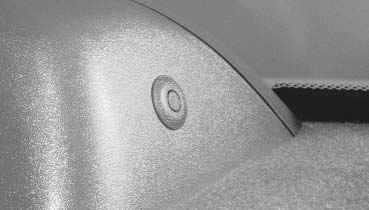

...а затем утопите фиксатор.
