10.10.6. Замена заднего фонаря

Вам потребуются: торцовая головка «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

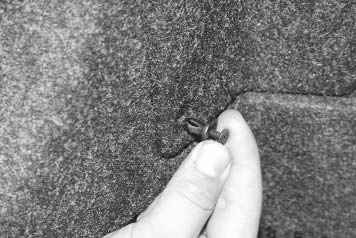

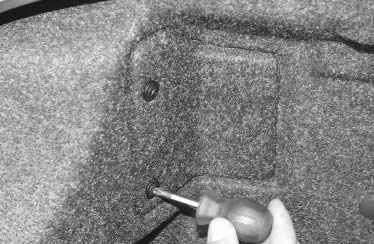

2. Выверните фиксатор пистона...	3. ...и снимите пистон.

4. Аналогично снимите второй пистон крепления заглушки...

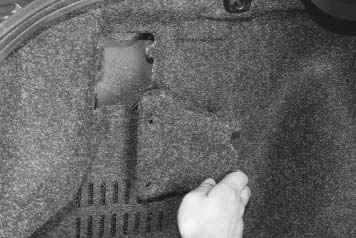

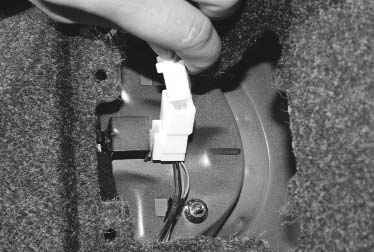

5. ...и снимите заглушку.	6. Разъедините колодку жгута проводов заднего фонаря.

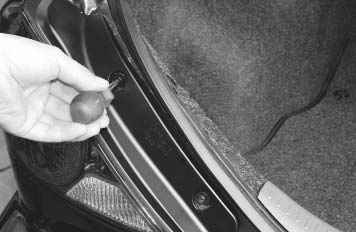

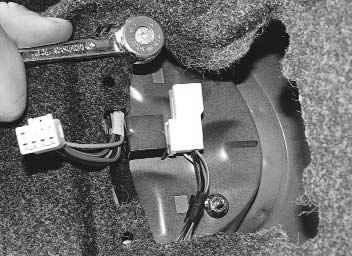

7. Отверните две гайки крепления заднего фонаря.	8. Выверните два винта крепления...

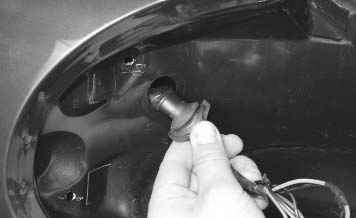

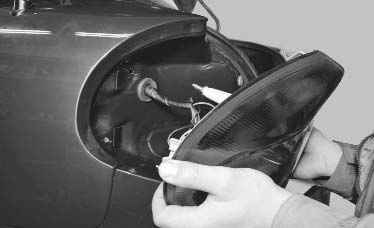

9. ...и отведите задний фонарь.	10. Извлеките из отверстия в кузове резиновый уплотнитель...

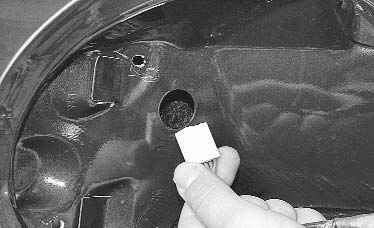

11. ...и колодку жгута проводов.

12. Установите детали в порядке, обратном снятию.
