10.10.2. Замена ламп
|
ПРЕДУПРЕЖДЕНИЕ
Перед заменой ламп в фарах, фонарях и перед ремонтом другого электрооборудования отсоедините провод от клеммы «–» аккумуляторной батареи.
|
Для замены ламп блок-фары выполните следующие операции.
|
ПРИМЕЧАНИЕ
Замена ламп для наглядности показана на снятой блок-фаре.
|
|
2. Отсоедините провод от клеммы «–» аккумуляторной батареи...
|
|
|
|
|

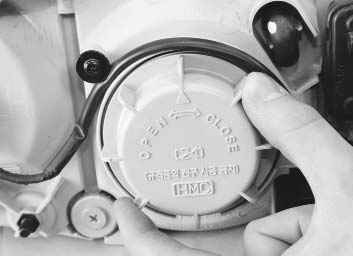

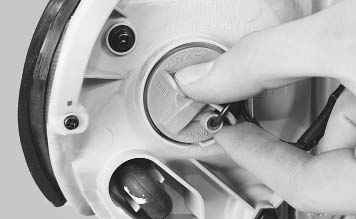

3. ...поверните крышку фары против часовой стрелки...
|

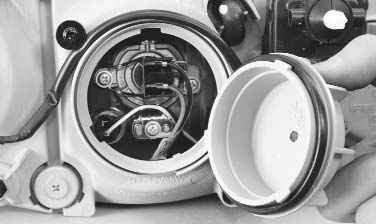

4. ...и снимите ее.
|
|
ПРИМЕЧАНИЕ
Показана замена ламп левой фары. Лампы в правой фаре расположены симметрично, заменяют их аналогично.
|
|
|
|
|

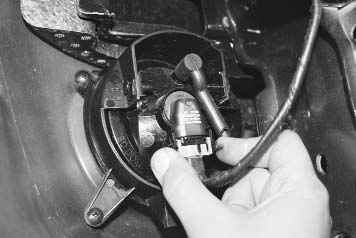

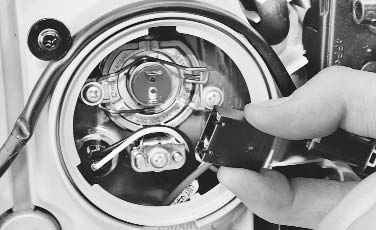

5. Отсоедините от лампы колодку жгута проводов.
|

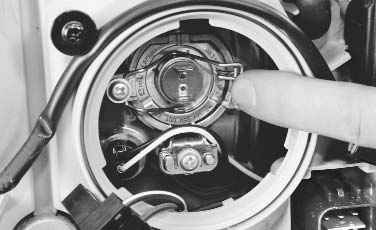

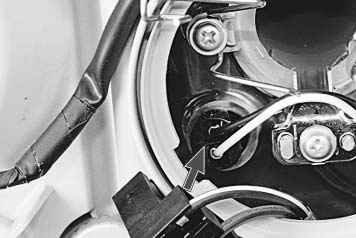

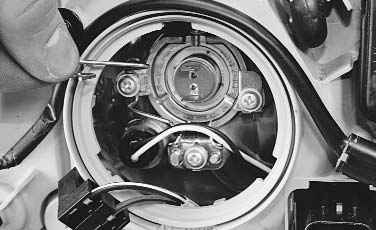

6. Выведите пружинный фиксатор из крючка на отражателе...
|
|
|
|
|
7. ...откиньте фиксатор...
|

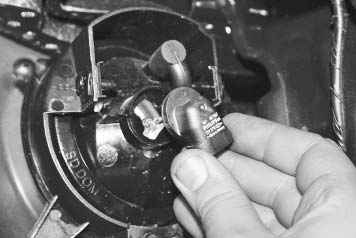

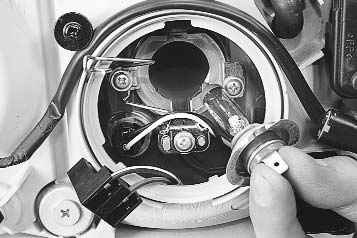

8. ...и выньте лампу головного света.
|
|
ПРЕДУПРЕЖДЕНИЕ
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
|
|
9. Вставьте новую лампу в отражатель, установите на место пружинный фиксатор лампы и подсоедините к лампе колодку жгута проводов.
|
|
|
|
10. Поверните патрон лампы габаритного света против часовой стрелки и извлеките его из блок-фары.
|
|

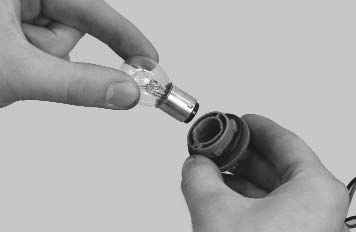

11. Извлеките из патрона лампу.
|
|
12. Вставьте в патрон новую лампу и установите патрон на место.
|
|
13. Установите на место крышку фары.
|
|
|
|
|

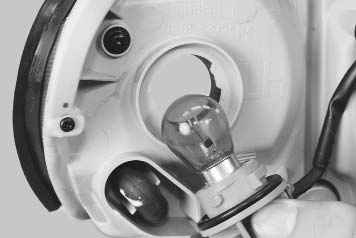

14. Поверните патрон лампы указателя поворота против часовой стрелки...
|
15. ...и извлеките его из блок-фары.
|
|
|
|
|

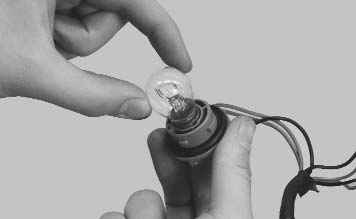

16. Поверните лампу против часовой стрелки...
|

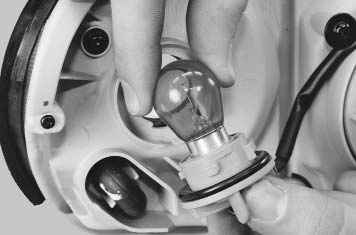

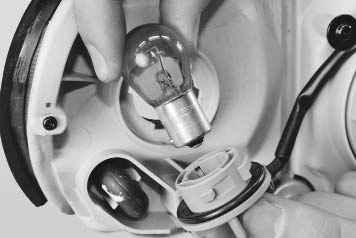

17. ...и извлеките из патрона.
|
|
18. Установите новую лампу в патрон и патрон в блок-фару.
|
Для замены лампы в противотуманной фаре выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
2. Сожмите фиксаторы...
|
3. ...и отсоедините колодку жгута проводов.
|
|
|
|
4. Поверните патрон против часовой стрелки и извлеките его из фары.
|
|
ПРЕДУПРЕЖДЕНИЕ
Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы.
|
|
5. Установите лампу в сборе с патроном в порядке, обратном снятию.
|
Для замены лампы бокового фонаря указателей поворота выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|

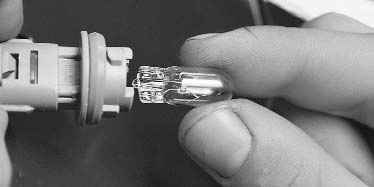

3. Извлеките лампу из патрона.
|
|
4. Вставьте новую лампу в патрон, а патрон в корпус указателя.
|
|
5. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
|
Для замены любой лампы в заднем фонаре выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

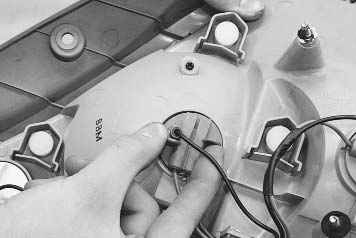

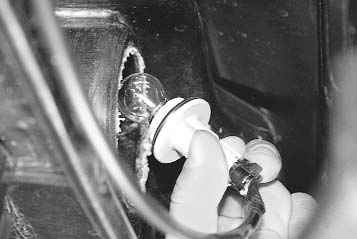

3. Поверните патрон лампы против часовой стрелки...
|
4. ...и извлеките патрон из фонаря.
|
|
|
|
|

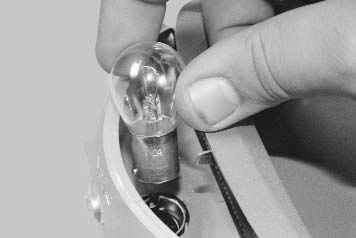

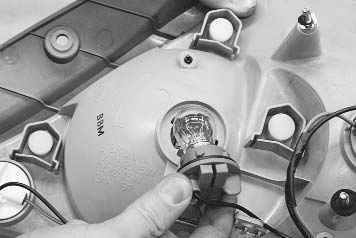

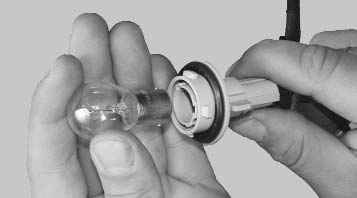

5. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки...
|
6. ...и выньте лампу из патрона.
|
|
7. При установке новой лампы выступы на лампе должны попасть в прорези на патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора (на 90°) по часовой стрелке.
|
|
8. Установите детали в порядке, обратном снятию.
|
Для замены лампы в заднем противотуманном фонаре выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
2. Поверните патрон против часовой стрелки и извлеките его из заднего противотуманного фонаря.
|
3. Нажмите на лампу, требующую замены, поверните ее против часовой стрелки и выньте лампу из патрона.
|
|
4. Установите детали в порядке, обратном снятию.
|
Для замены лампы в фонаре освещения номерного знака выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

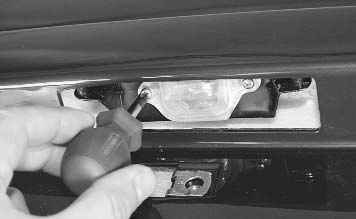

2. Выверните два винта крепления...
|

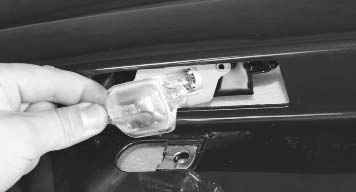

3. ...и снимите рассеиватель фонаря.
|
|
|
|

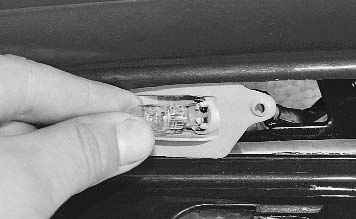

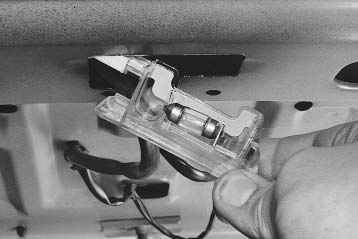

4. Извлеките бесцокольную лампу из патрона.
|
|
5. Установите новую лампу.
|
|
6. Установите детали в порядке, обратном снятию.
|
|
7. Аналогично замените лампу во втором фонаре освещения номерного знака.
|
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
|

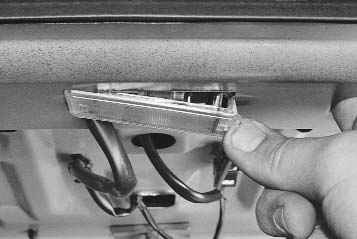

3. Нажмите на лампу, поверните ее против часовой стрелки и выньте из патрона (для наглядности показано на снятом дополнительном стоп-сигнале).
|
|
4. Установите детали в порядке, обратном снятию.
|
Для замены лампы в переднем плафоне освещения салона выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

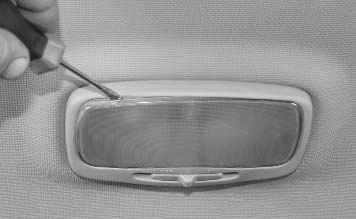

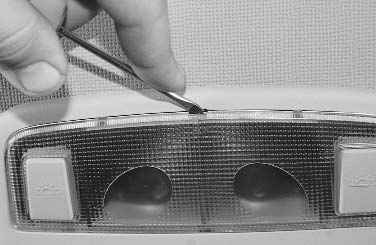

2. Подденьте отверткой...
|

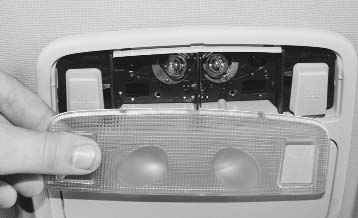

3. ...и снимите рассеиватель плафона освещения салона.
|
|
|
|

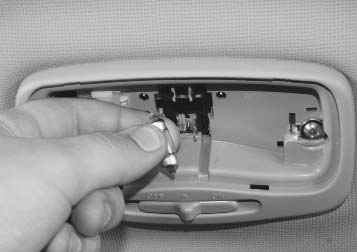

4. Извлеките лампу из патрона.
|
|
6. Установите рассеиватель плафона.
|
Для замены лампы в центральном плафоне освещения салона выполните следующие операции
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
2. Подденьте отверткой...
|

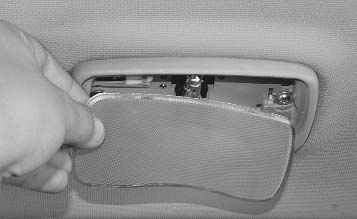

3. ...и снимите рассеиватель плафона освещения салона.
|
|
|
|

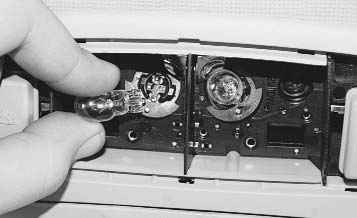

4. Извлеките лампу, преодолев усилие пружинных контактов.
|
|
6. Установите рассеиватель плафона.
|
Для замены лампы в плафоне освещения багажника выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|

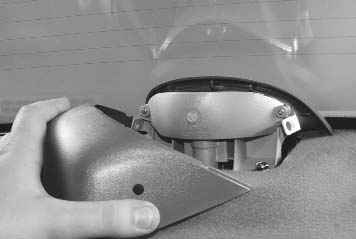

2. Отожмите фиксатор...
|
3. ...и извлеките плафон из отверстия в кузове автомобиля.
|
|
|
|

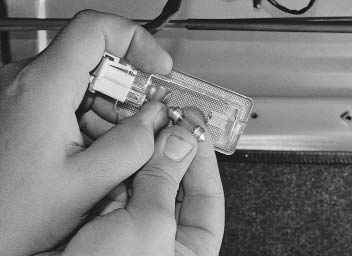

4. Отожмите пружинный контакт и извлеките лампу.
|
|
5. Вставьте новую лампу в плафон.
|
|
6. Установите детали в порядке, обратном снятию.
|
Для замены лампы подсветки выключателя (замка) зажигания выполните следующие операции.
|
1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
|
|
|
|
|
|

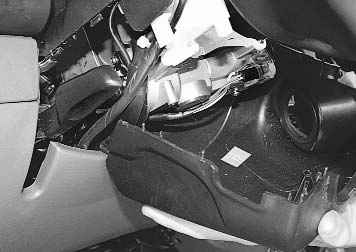

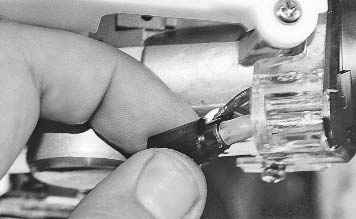

3. Извлеките патрон лампы из гнезда в антенном блоке иммобилизатора.
|
|
|
|
|

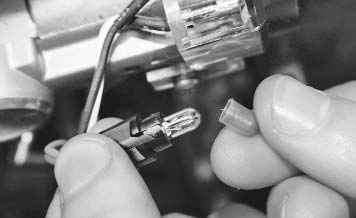

4. Снимите с лампы светофильтр.
|

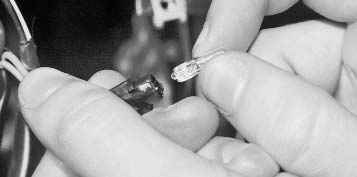

5. Извлеките лампу из патрона.
|
|
6. Установите детали в порядке, обратном снятию.
|
|
