10.10.15. Снятие и установка звукового сигнала

Вам потребуются: ключи «на 6», «на 10», отвертка с крестообразным лезвием.

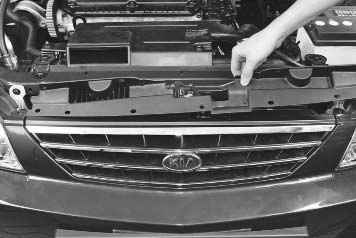

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

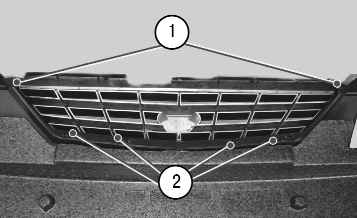

2. Снимите накладку переднего бампера (см. «Снятие и установка переднего бампера и его разборка»).	3. Выверните два болта 1 и четыре винта 2...

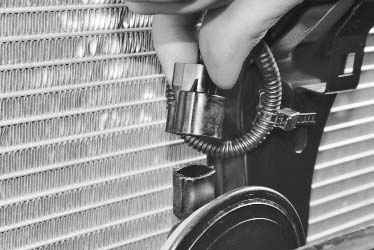

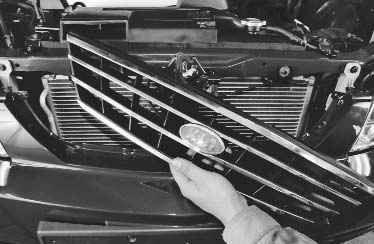

4. ...и снимите облицовку радиатора.	5. Отожмите фиксатор и отсоедините колодку жгута проводов от звукового сигнала.

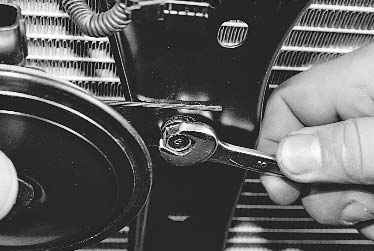

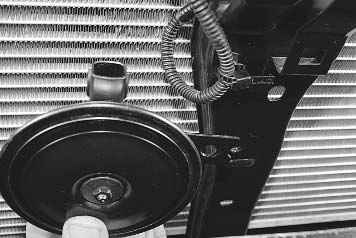

6. Выверните болт крепления кронштейна звукового сигнала к стойке радиатора...	7. ...и снимите звуковой сигнал в сборе с кронштейном.

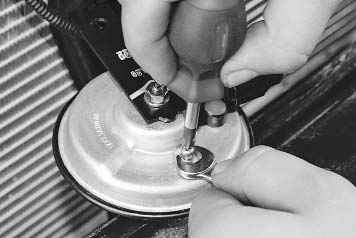

8. Удерживая регулировочный винт от проворачивания, ослабьте затяжку контргайки регулировочного винта. Подсоедините колодку жгута проводов к звуковому сигналу и провод к клемме «–» аккумуляторной батареи. Нажмите выключатель звукового сигнала (это должен сделать помощник) и, проворачивая регулировочный винт в ту или иную сторону, добейтесь громкого и чистого звучания сигнала. Если этого не удалось сделать, замените звуковой сигнал.

9. Установите детали в порядке, обратном снятию.
