9.5. Информационные датчики

Кислородный датчик

Общее описание

Доступ к кислородному датчику на двигателях 5.2 л весьма затруднен. Пространство между электрическим разъемом датчика и выпускным коллектором слишком для просовывания в него рук. Таким образом диагностическая проверка возможна только в условиях мастерской дилерского отделения или при помощи сканера.

Кислородный датчик расположен в выпускном коллекторе и служит для определения содержания кислорода в отработавших газах. Содержащийся в отработавших газах кислород воздействует на чувствительный элемент датчика, заставляя последний вырабатывать напряжение, уровень которого варьируется от 0,1 В (высокое содержание кислорода, бедная смесь) до 0.9 В (низкое содержание кислорода, богатая смесь). РСМ непрерывно анализирует выходной сигнал датчика, определяя по нему содержание воздуха в горючей смеси и корректируя качество смеси путем управления шириной импульса (продолжительностью времени) включения инжекторов топлива. Наиболее оптимальной с точки зрения минимизации содержания в отработавших газах токсичных составляющих является смесь, состоящая их 14.7 частей воздуха на 1 часть топлива. При таком составе смеси создаются идеальные условия для эффективной работы каталитического преобразователя. РСМ и кислородный датчик стремятся постоянно поддерживать именно такое долевое соотношение смеси (14.7 к 1).

Кислородный датчик начинает вырабатывать напряжение лишь по достижении своей нормальной рабочей температуры (около 320° С). На начальном этапе (до разогревания датчика) после запуска двигателя РСМ работает в режиме разомкнутого контура.

Если после разогрева двигателя до нормальной рабочей температуры или работы его в течение не менее двух минут кислородный датчик начинает вырабатывать устойчивый сигнал амплитудой ниже 0.45 В при частоте вращения двигателя 1500 об/мин или выше, Модуль РСМ фиксирует код 51 или 52. В случае выявления каких-либо проблем в контуре кислородного датчика РСМ также установит код 21.

При возникновении каких-либо отказов датчика О₂ или его контура РСМ автоматически переходит в режим открытого контура, что означает поддерживание подачи топлива в запрограммированном количестве без корректировки в соответствии с сигналами датчика.

Функционирование кислородного датчика напрямую зависит от четырех факторов:

• Электрического - Низкое напряжение, вырабатываемое датчиком, зависит от чистоты и качества электрических контактов, состояние которых следует проверять в первую очередь при возникновении подозрений на отказ функционирования датчика.
• Подачи наружного воздуха - Конструкция датчика обеспечивает циркуляцию воздуха внутри него. Каждый раз при снятии датчика и его замене перед установкой следует удостовериться в проходимости воздушных каналов.
• Адекватности температуры функционирования - РСМ не будет реагировать на сигналы датчика до тех пор, пока температура последнего на достигнет рабочего значения около 320° С. Данный фактор обязательно должен приниматься во внимание при оценке эффективности функционирования датчика.
• Неэтилированное топливо - Данное условие является чрезвычайно важным с точки зрения исправности функционирования датчика. Заправляйте автомобиль только неэтилированным топливом.

В дополнение к необходимости выполнения перечисленных выше условий при работе с датчиком следует соблюдать особые меры предосторожности.

• Кислородный датчик оборудован постоянно подсоединенными к нему разъемами (электрическим и типа «поросячий хвостик»), которые не следует отсоединять от него. Повреждение или снятие любого из них чревато неблагоприятными воздействиями на функционирование датчика.
• Следует не допускать попадания в электрический разъем на оборудованный жалюзи участок клапана смазки и других загрязнений.
• Не применяйте для чистки кислородного датчика никаких растворителей.
• Обращайтесь с датчиком осторожно - не ударяйте и не встряхивайте его.
• Кремниевый защитный чехол должен быть установлен правильным образом во избежание оплавления и с целью обеспечения нормального функционирования датчика.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

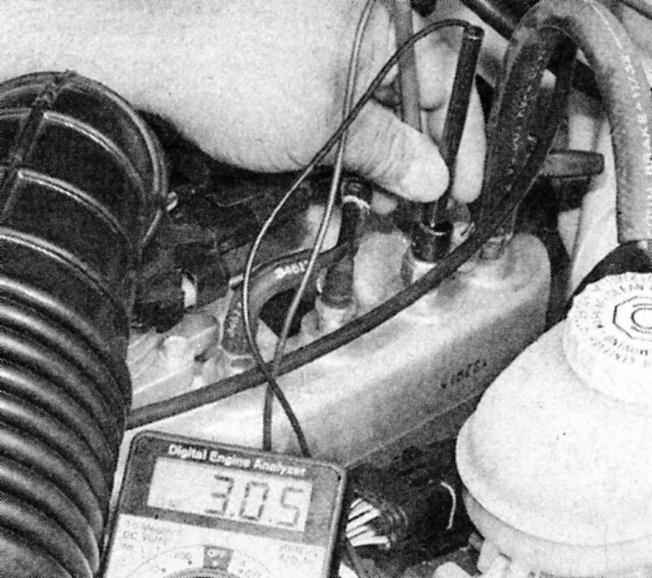

Отыщите электрический разъем кислородного датчика и вставьте в отверстие черно-оранжевого провода (провод сигнального напряжения) длинный штырь. Вставьте в электрический разъем кислородного датчика длинный штырь и опробуйте черно-оранжевый провод разъема на наличие напряжения выходного сигнала. Увеличьте обороты двигателя, добиваясь повышения уровня напряжения. Подсоедините положительный щуп вольтметра к штырю, отрицательный щуп заземлите. Дополнительную информацию по окраске проводов кислородного датчика можно почерпнуть из электрических схем в конце Главы Система бортового электрооборудования. Следите за показаниями прибора (настроенного на милливольтную шкалу) в процессе разогрева двигателя (из холодного состояния). Сперва (при холодном двигателе) кислородный датчик будет вырабатывать стабильный сигнал уровнем около (0.1 - 0.2) В (режим разомкнутого контура). Спустя примерно две минуты двигатель достигнет нормальной рабочей температуры и показания вольтметра (сигнал датчика) должны начать флуктуировать в пределах (0.1 - 0.9) В (режим замкнутого контура). Если датчик не входит в режим замкнутого контура, или на это уходит слишком долго времени, замените его. Также проверьте функционирование нагревателя кислородного датчика. Рассоедините электрический разъем датчика и подключите между двумя белыми его проводами омметр. Должно регистрироваться сопротивление около 5 - 7 Ом. Измерьте сопротивление встроенного нагревателя кислородного датчика, подсоединив омметр между двумя белыми проводами (нижние клеммы разъема). Оно должно составлять около 5 - 7 Ом. Проверьте подачу питания к нагревателю. Измерьте для этого напряжение между оранжево-черным ( ) и черно-голубым (-) проводами электрического разъема кислородного датчика. При включенном зажигании (ключ в положении ON, двигатель не запущен) оно должно равняться напряжению батареи. Если питание отсутствует, проверьте контур между главным реле, РСМ и датчиком. Важно помнить, что напряжение питания подается лишь в течение двух секунд, так как система использует реле для отклонения напряжения (реле кондиционера воздуха). Если кислородный датчик не проходит какую-либо из перечисленных проверок, замените его.

Замена

Так как кислородный датчик установлен в выпускном коллекторе или приемной трубе системы выпуска отработавших газов, которые при остывании сжимаются, вывернуть его при холодном двигателе может оказаться весьма сложно. Во избежание риска повреждения датчика при снятии (если только не собираетесь заменять его в любом случае) предварительно запустите двигатель на пару минут. Соблюдайте осторожность - не обожгитесь в процессе выполнения процедуры о разогретые поверхности компонентов системы выпуска отработавших газов.

Датчик абсолютного давления в трубопроводе (МАР)

Общее описание

Датчик МАР отслеживает изменения давления во впускном трубопроводе, происходящие в результате изменения нагрузок на двигатель и скорости движения автомобиля и преобразует снятую информацию в выходное напряжение. РСМ использует сигналы, получаемые от датчика МАР для управления подачей топлива и корректировки угла опережения зажигания. РСМ получает информацию в виде амплитудного (по напряжению) сигнала, уровень которого может меняться в пределах от 1.0 до 1.5 В при закрытой дроссельной заслонке (глубокое разрежение) и от 4.0 до 4.5 В при открытой (слабое разрежение). Датчик МАР расположен внутри коробчатого кожуха, закрепленного на переборке двигательного отсека.

Отказ датчика МАР приводит к записи в память модуля управления кода неисправности 13 или 14.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

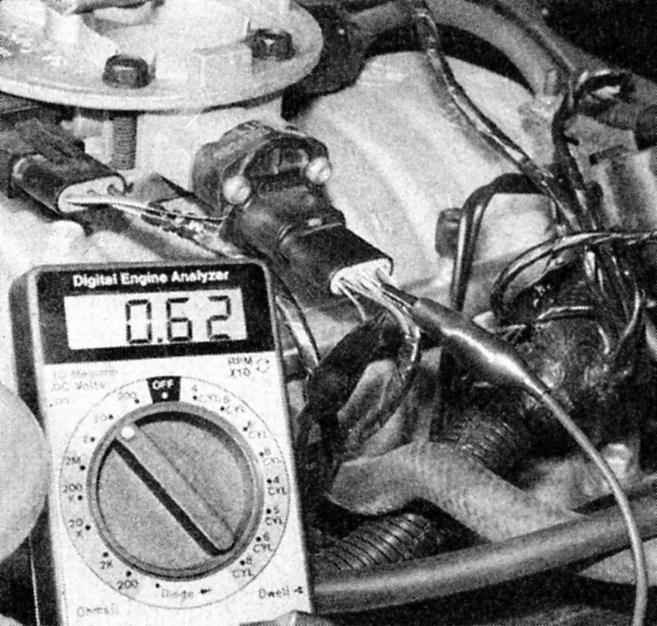

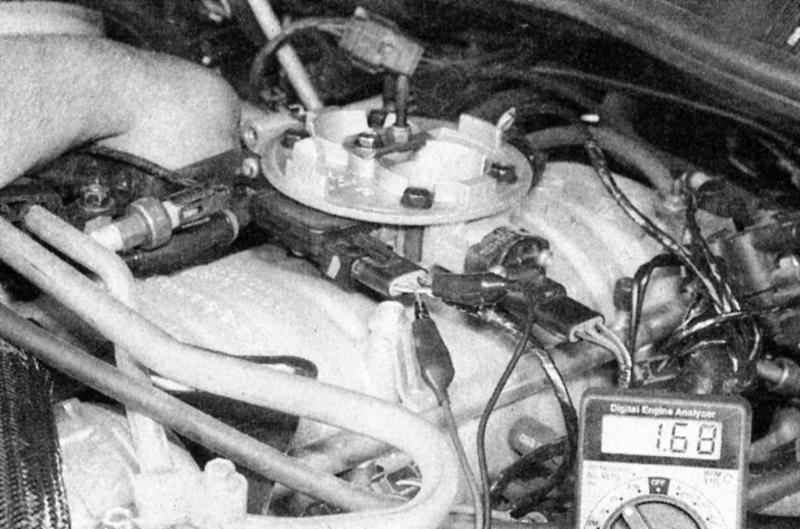

НА двигателях 4.0 л проверьте вакуумный шланг, идущий от корпуса дросселя к датчику МАР на наличие трещин и признаков старения материала. В случае необходимости произведите замену. Вакуумный шланг датчика МАР подсоединен к впускному трубопроводу. Датчик МАР на двигателях объемом 5.2 л получает воздух трубопровода из штуцера в кожухе корпуса дросселя соединен с воздухом трубопровода через штуцер на корпусе дросселя). Удостоверьтесь в надежности крепления электрического разъема датчика. Также проверьте клеммы разъема на наличие следов коррозии и надежность крепления к ним проводов. Осмотрите проводку. В случае необходимости произведите необходимый ремонт. Рассоедините электрический разъем датчика МАР, поверните ключ зажигания в положение ON (двигатель не запускайте) и проверьте напряжение на опорном проводе (между фиолетово-белым ( ) и массой). Оно должно равняться приблизительно 5 В. При помощи вольтметра проверьте опорное напряжение на фиолетово-белом проводе ( ) - оно должно равняться приблизительно 5 В. Подсоедините разъем к датчику и измерьте напряжение на сигнальном проводе (красно-белый) при включенном зажигании (ключ в положении ON, двигатель не запущен). Оно должно лежать в пределах между 4.0 и 5.0 В. Это проверка наличия сигнала, передаваемого датчиком на РСМ. Без разрежения (двигатель выключен) проверьте напряжение на красно-белом проводе датчика МАР. Оно должно равняться приблизительно (4.0 - 5.0) В. На моделях 5.2 л запустите двигатель и, оставив его работающим на холостых оборотах, опробуйте красно-белый сигнальный провод датчика положительным щупом вольтметра. Напряжение должно упасть приблизительно до значения в (1.5 - 2.5) В по мере углубления разряжения. Если показания прибора не соответствуют этому значению, замените датчик МАР. На двигателях 4.0 л для создания разрежения на датчике МАР воспользуйтесь ручным вакуумным насосом. Затем запустите двигатель и, оставив его работающим на холостых оборотах, измерьте напряжение датчика МАР - оно должно лежать в пределах 1.5 - 2.5 В (с увеличением глубины разрежения напряжение должно падать).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

На двигателях 4.0 л рассоедините электрический разъем и отсоедините от датчика вакуумный шланг. Отдайте крепежные болты и снимите датчик МАР с корпуса дросселя (двигатели 5.2 л) или переборки двигательного отсека (4.0 л). Отдайте болты (стрелки) крепления датчика МАР к корпусу дросселя (двигатель 5.2 л). Установку производите в обратном порядке.

Датчик положения коленчатого вала

Общее описание

На автомобилях данных моделей датчик положения коленчатого вала служит для определения распределения впрыска топлива в цилиндры и воспламенения его в камерах сгорания. Данную работу также выполняет РСМ. Датчик представляет собой прибор, работающий на эффекте Холла, установленный на куполе трансмиссии и осуществляющий подсчет рисок на маховике (РКПП) или гибком диске (АТ). Если РСМ перестанет получать информацию от датчика положения коленчатого вала, двигатель прекратит функционировать.

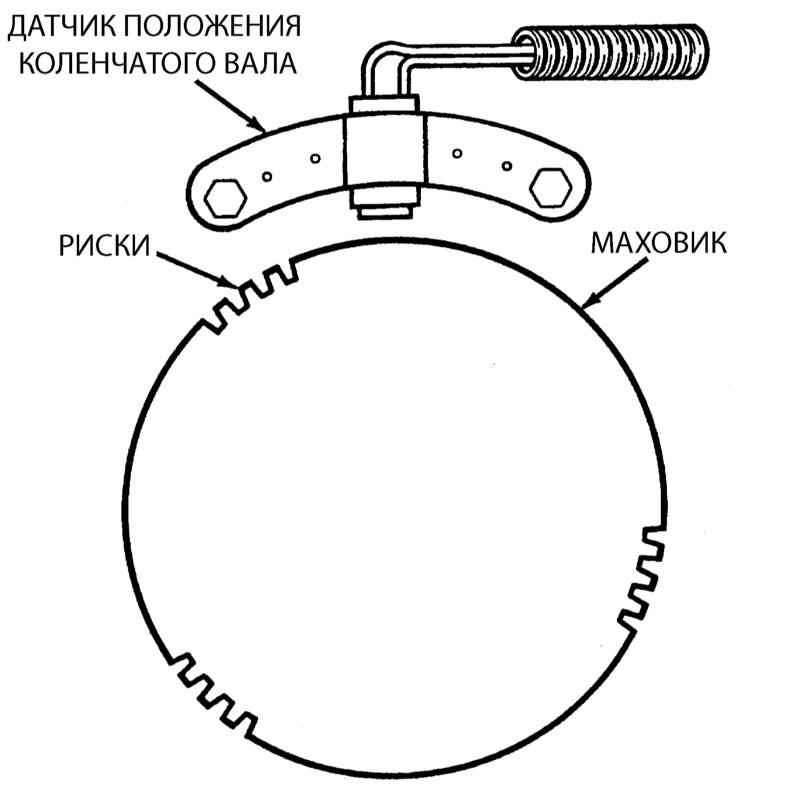

Компоненты датчика положения коленчатого вала - двигатель 4.0 л.

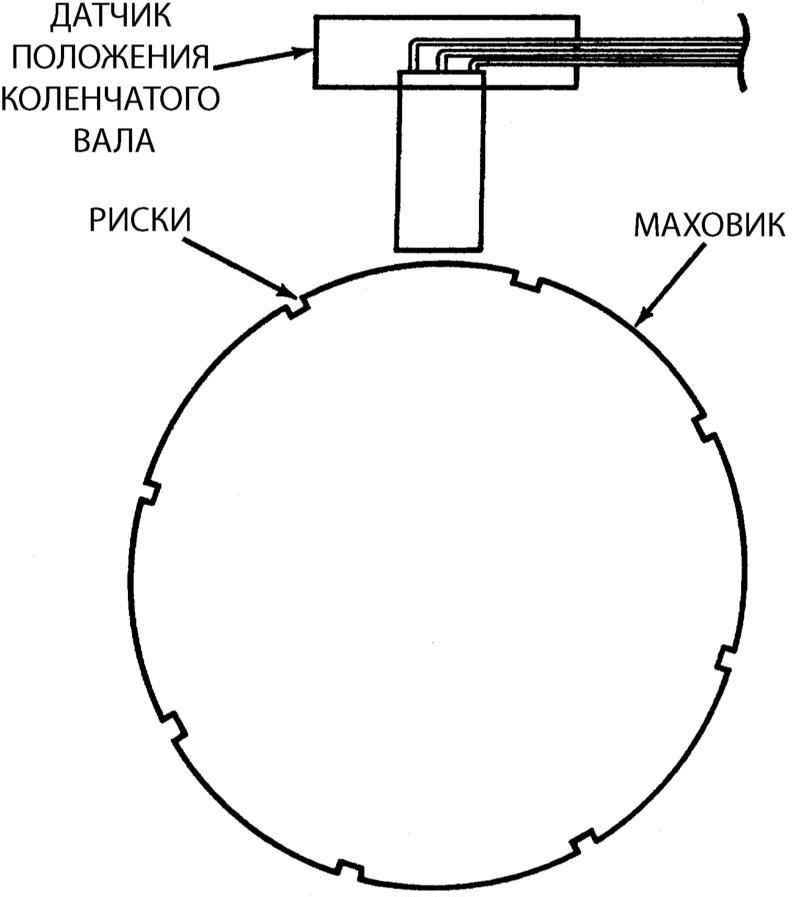

Компоненты датчика положения коленчатого вала - двигатель 5.2 л.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

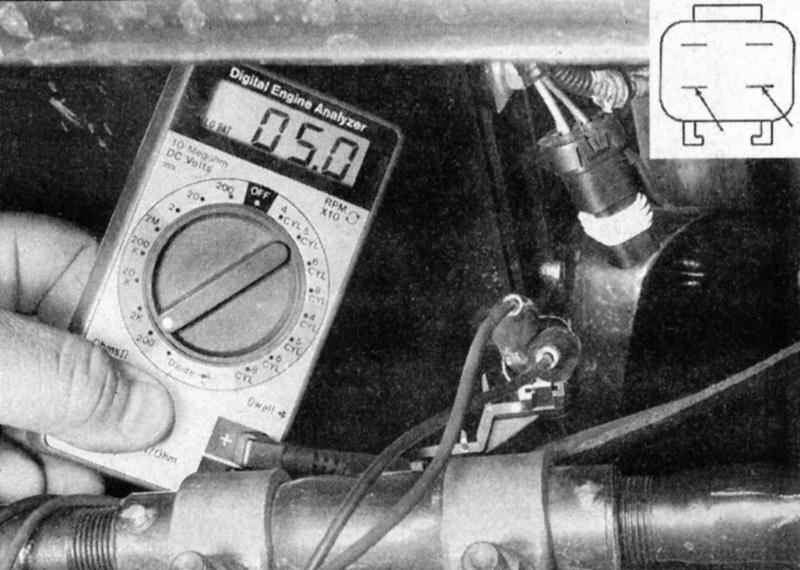

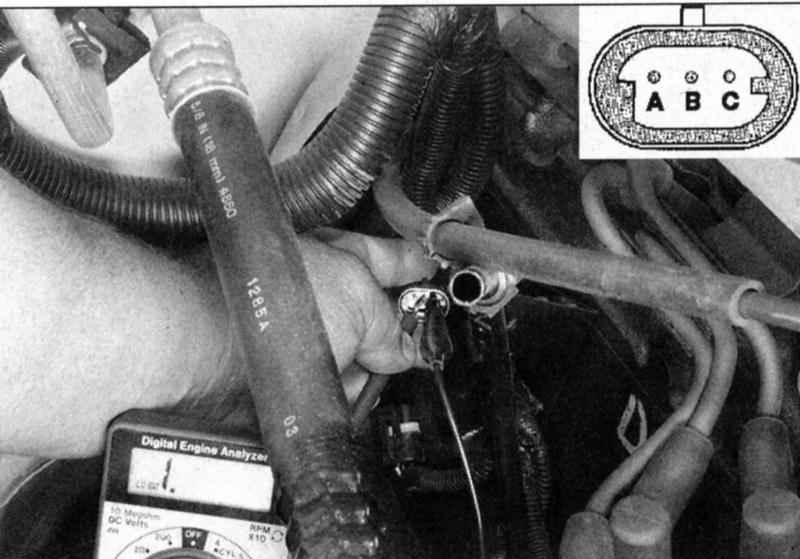

Подсоедините омметр между клеммами В и С электрического разъема датчика положения коленчатого вала. Должно фиксироваться бесконечное сопротивление. Подключенный между клеммами В и С разъема датчика положения коленчатого вала омметр должен показывать бесконечность. Если омметр показывает низкое сопротивление, замените датчик.

Замена

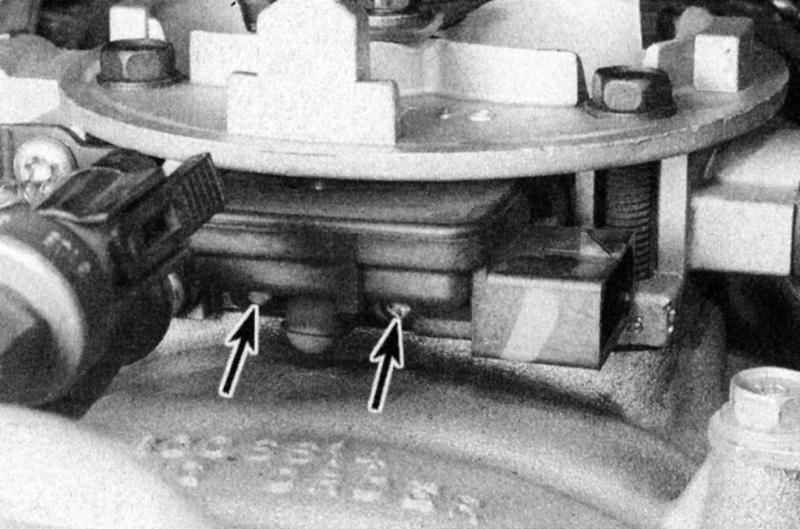

Рядный шестицилиндровый двигатель

Двигатели V8

Датчик температуры охладителя (CTS)

Общее описание

Датчик температуры охладителя представляет собой термистор (резистор, сопротивление которого меняется в зависимости от температуры). Изменение сопротивления датчика прямым образом влияет на уровень напряжения его выходного сигнала. С УМЕНЬШЕНИЕМ температуры датчика его сопротивление УВЕЛИЧИВАЕТСЯ, и наоборот. Отказ в контуре CTS приводит к записи в память модуля кода неисправности 22. В случае высвечивания такого кода в ходе диагностики неисправностей системы в большинстве случаев правильным решением является замена датчика или электропроводки его контура.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

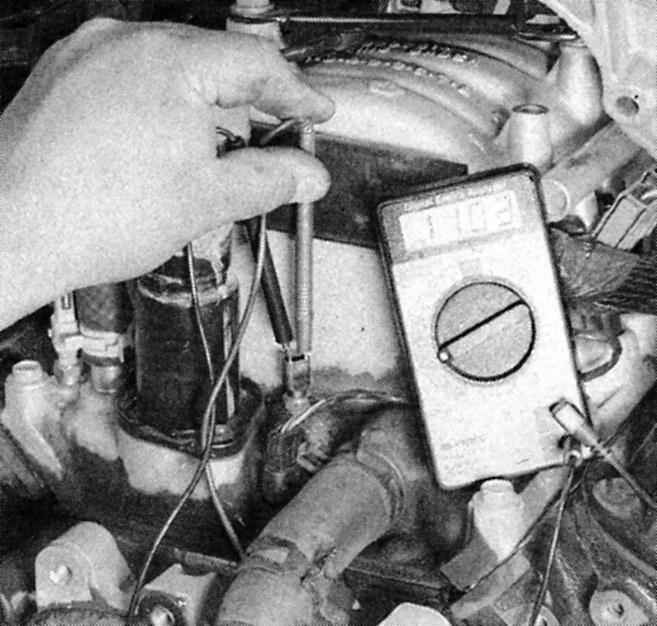

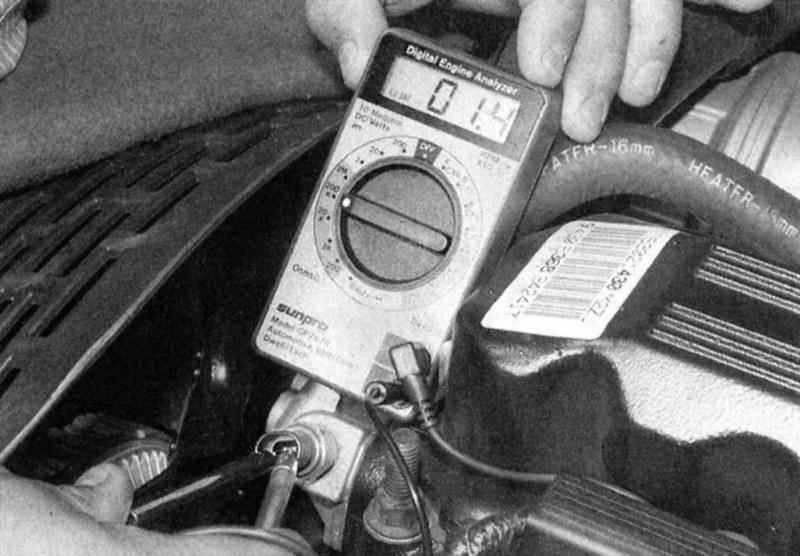

Для проверки датчика произведите измерение его сопротивления сперва в холодном состоянии (при температуре 10 - 27° С сопротивление датчика должно составлять 17.900 - 10.800 Ом). Затем запустите двигатель и прогрейте его до нормальной рабочей температуры. Сопротивление CTS должно упасть (при температуре 83 - 94° С = 1.170 - 820 Ом). Измерение сопротивления CTS на модели 4.0 л. Доступ к CTS на двигателях 5.2 л чрезвычайно затруднен. Для проверки сопротивления датчика сперва снимите генератор, затем компрессор кондиционера воздуха. Проверьте опорное напряжение при включенном зажигании (не запуская двигатель). Оно должно составлять приблизительно 5.0 В. При помощи вольтметра проверьте опорное напряжение CTS. Оно должно составлять приблизительно 5.0 В.

Замена

Перед тем как приступать к выполнению проц2едуры дождитесь полного остывания двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ

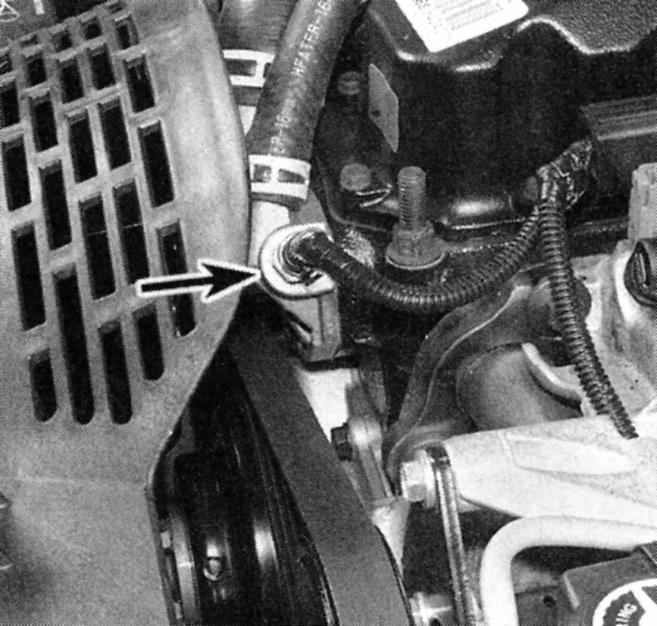

Перед установкой нового датчика оберните его резьбовую часть тефлоновой уплотнительной лентой (или лентой ФУМ), которая призвана предотвратить развитие коррозии и утечек по резьбе датчика в дальнейшем. Для снятия датчика прижмите стопорный язычок и рассоедините электрический разъем, затем осторожно выкрутите датчик. Во избежание заметных потерь охладителя как можно скорее вверните новый датчик. Обращайтесь с CTS с осторожностью. Повреждение датчика способно сказаться на функционировании всей системы впрыска топлива. Местоположение CTS на двигателях 4.0 л. На моделях 5.2 л сперва, для обеспечения доступа к CTS, снимите генератор и компрессор системы кондиционирования воздуха. Установку производите в обратном порядке.

Датчик положения дроссельной заслонки (TPS)

Общее описание

Датчик положения дроссельной заслонки (TPS) расположен на торце оси дроссельной заслонки на корпусе дросселя. Путем отслеживания выходного сигнала датчика РСМ определяет подачу топлива по углу положения заслонки (управляется водителем). Выход TPS из строя чреват нарушением стабильности впрыска топлива инжекторами и оборотов холостого хода, так как РСМ будет полагать, что заслонка перемещается.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

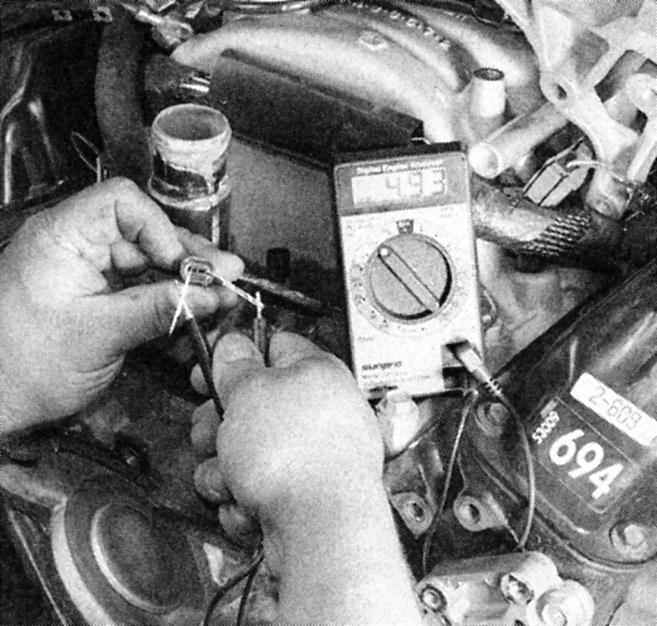

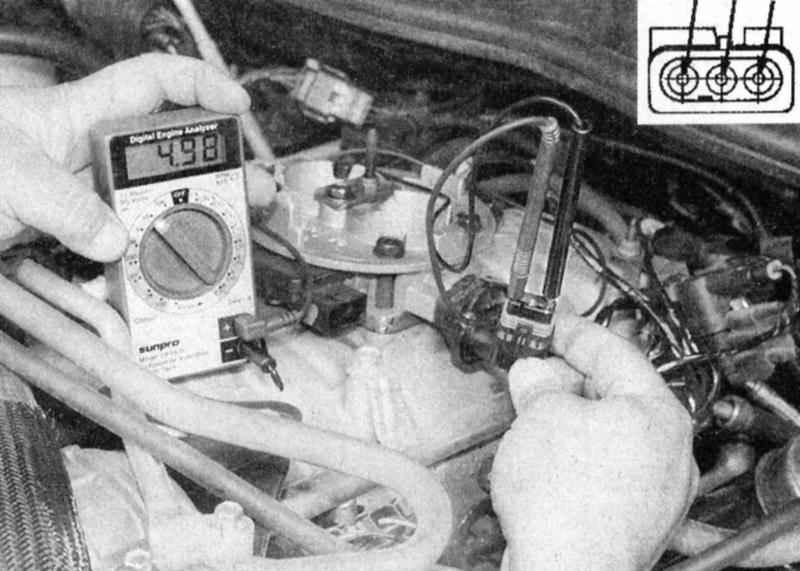

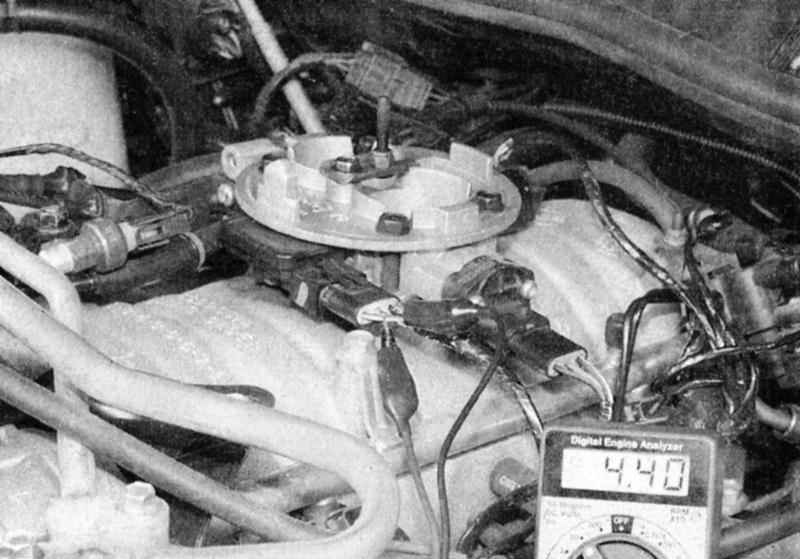

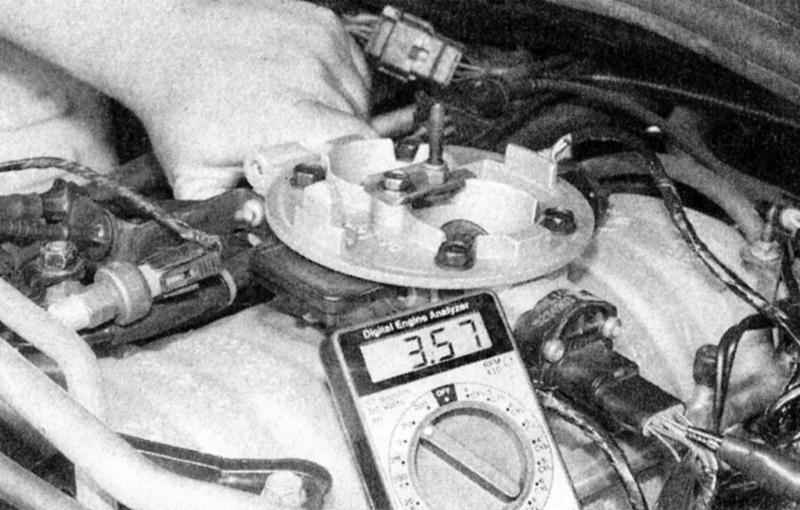

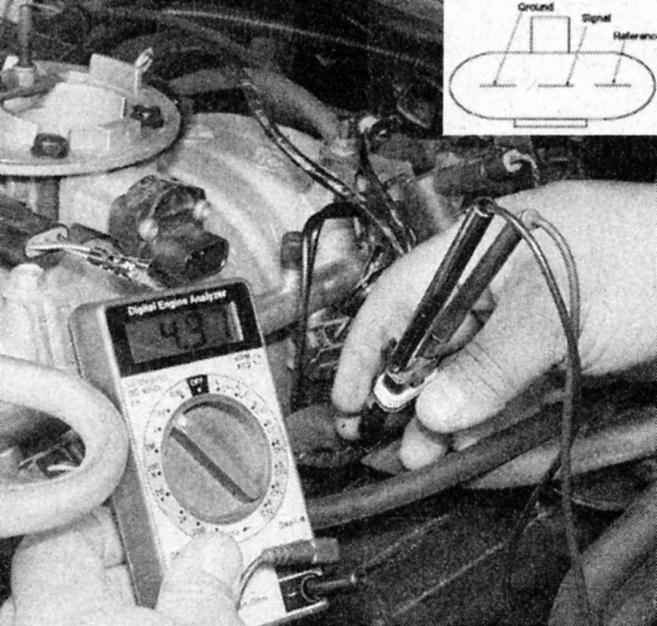

Отыщите TPS на корпусе дросселя. При помощи вольтметра проверьте опорное напряжение от РСМ. Подсоедините положительный щуп вентилятора к фиолетово-белому проводу, а отрицательный - к черно-синему. Показания прибора должны равняться приблизительно 5.0 В. Измерьте опорное напряжение между фиолетово-черным (опорным) и черно-синим (масса) проводами TPS. Оно должно равняться приблизительно 5.0 В. Далее подсоедините электрический разъем к датчику и измерьте его сигнальное напряжение. При полностью закрытой дроссельной заслонке подсоедините вольтметр между оранжево-синим проводом датчика и массой. Следя за показаниями прибора, медленно открывайте заслонку. При полностью закрытой заслонке напряжение датчика должно составлять около 0.5 В. На полном газу напряжение должно возрасти до значения приблизительно 4.5 - 5.0 В. В случае получения неправильных показаний замените датчик. Измерьте сигнальное напряжение TPS между оранжево-синим (сигнальным) и черно-синим (масса) проводами датчика. Сперва измерьте напряжение при полностью закрытой дроссельной заслонке - оно должно равняться приблизительно 5.0 В. Затем вручную откройте заслонку до упора и считайте показание вольтметра - теперь оно должно составить около 3.5 - 5.0 В. Возникновение любого рода проблем в контуре TPS приводит к записи в память модуля управления кода неисправности 24. Немедленно после ввода кода РСМ начинает использовать искусственный сигнал положения дроссельной заслонки, что позволяет отчасти восстановить эксплуатационные параметры двигателя, вновь повысив эффективность работы последнего.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

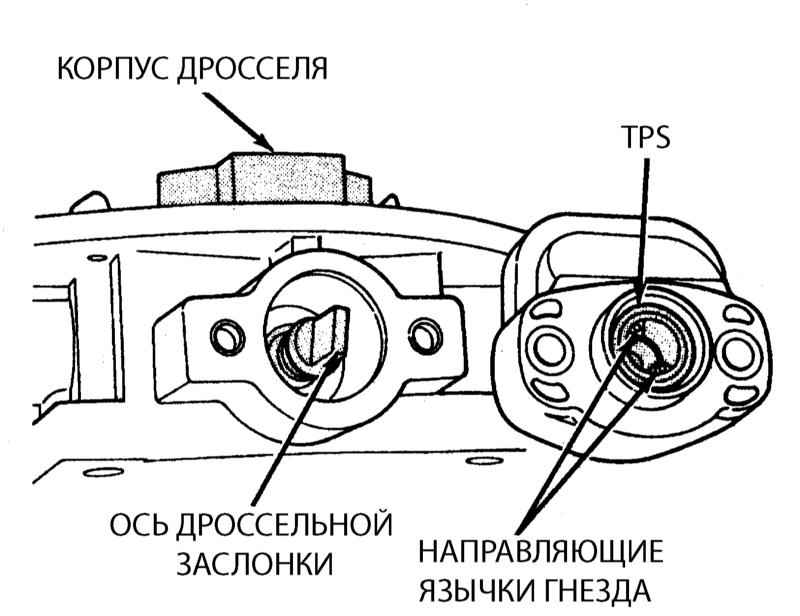

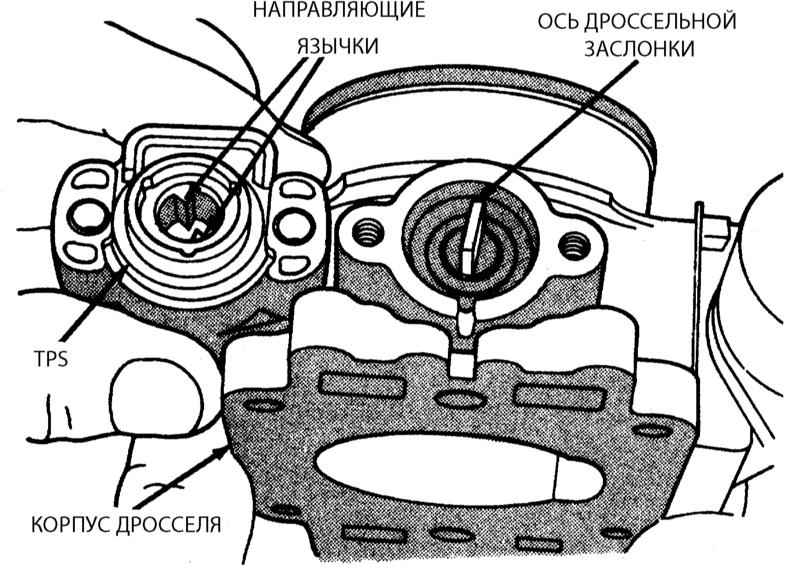

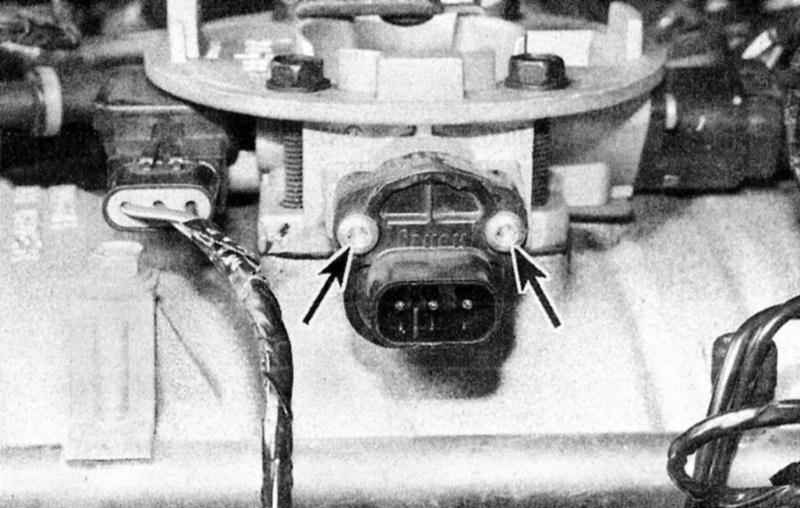

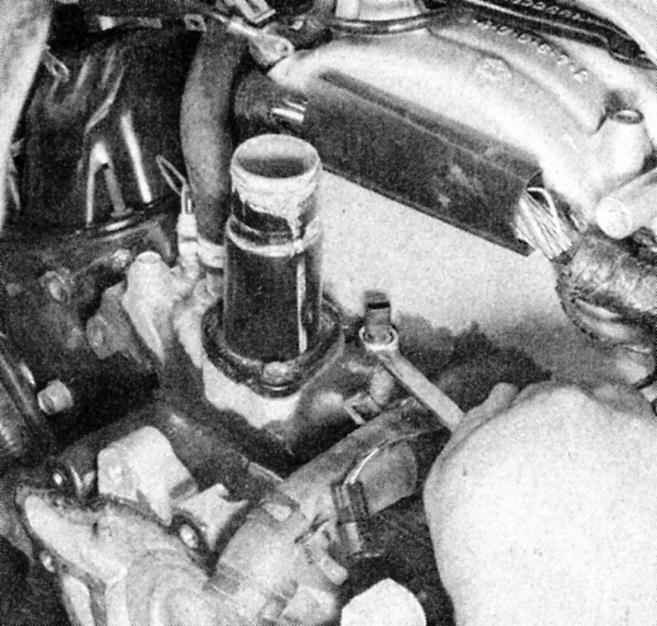

Отсоедините отрицательный провод от батареи. Отдайте на TPS болты с головками типа TORX и снимите датчик с корпуса дросселя. Отдайте болты с головками типа TORX (стрелки) крепления TPS. При установке датчика проследите за правильностью совмещения направляющих язычков гнезда на TPS с осью заслонки в корпусе дросселя. Перед установкой TPS позаботьтесь о правильном совмещении направляющих язычков в нем с торцом оси заслонки в корпусе дросселя (показан двигатель 4.0 л). Детали установки TPS на двигателях 5.2 л. Установку производите в обратном порядке.

Датчик температуры воздуха

Общая информация

Датчик температуры воздуха расположен во впускном трубопроводе. Иногда данный датчик называют также «датчиком изменения температуры воздуха» или «датчиком температуры воздуха трубопровода (IAT)». Датчик функционирует как прибор с отрицательным температурным коэффициентом (NTC), что означает, что при УМЕНЬШЕНИИ температуры датчика его сопротивление УВЕЛИЧИВАЕТСЯ, и наоборот. Чаще всего в случае возникновения проблем в данном контуре для устранения их требуется ремонт или замена датчика.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Для проверки датчика сперва измерьте его сопротивление в холодном состоянии (при температуре 10 - 27° С сопротивление датчика должно составлять 17.900 - 10.800 Ом). Затем запустите двигатель и прогрейте его до нормальной рабочей температуры. Сопротивление CTS должно упасть (при температуре 83 - 94° С = 1.170 - 820 Ом). При выключенном зажигании (ключ в положении OFF) рассоедините электрический разъем датчика температуры воздуха, который расположен на впускном трубопроводе. Затем при помощи омметра измерьте сопротивление между двумя клеммами датчика. Проверка сопротивления датчика температуры воздуха на двигателе 4.0 л. Проверка сопротивления датчика температуры воздуха на двигателе 5.2 л. Включив зажигания (но не запуская двигатель) измерьте опорное напряжение датчика - оно должно составлять около 5.0 В. Проверка опорного напряжения датчика температуры воздуха на двигателе 5.2 л. Если результаты проверки оказываются отрицательными, замените датчик. Если проверка не выявила неисправностей датчика, а проблема по прежнему имеет место, отгоните автомобиль в дилерское отделение или мастерскую автосервиса для проведения диагностики отказов РСМ.

Замена

Датчик скорости автомобиля (VSS)

Общее описание

VSS расположен либо на раздаточной коробке, либо на трансмиссии, в зависимости от модели автомобиля и ее оснастки. Он представляет собой датчик с вращающимся постоянным магнитом, который начинает вырабатывать импульсное напряжение при превышении скорости движения автомобиля значения в 5 км/ч (3 мили/час). Импульсы транслируются РСМ и используются для управления функционированием других систем (питания и переключения передач).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

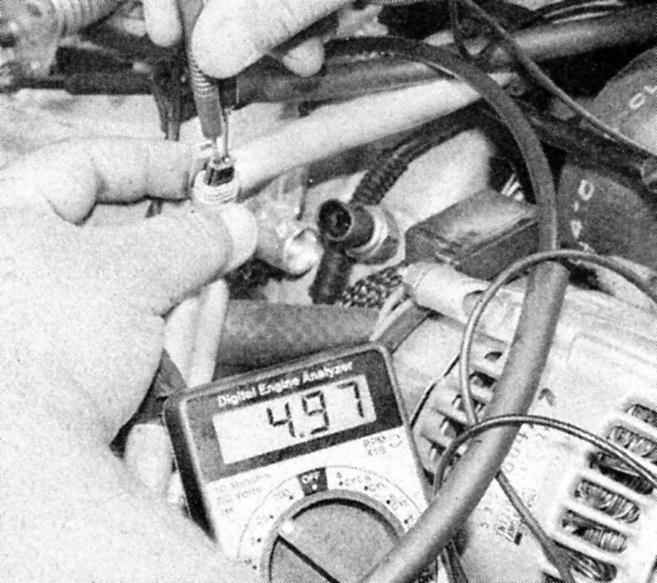

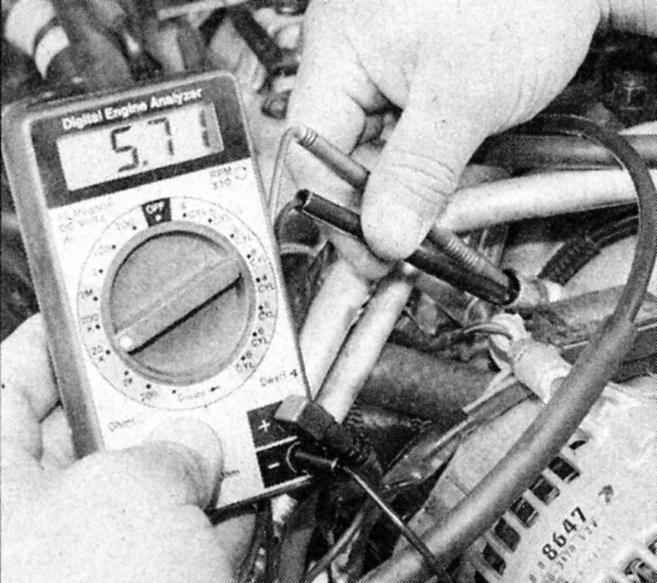

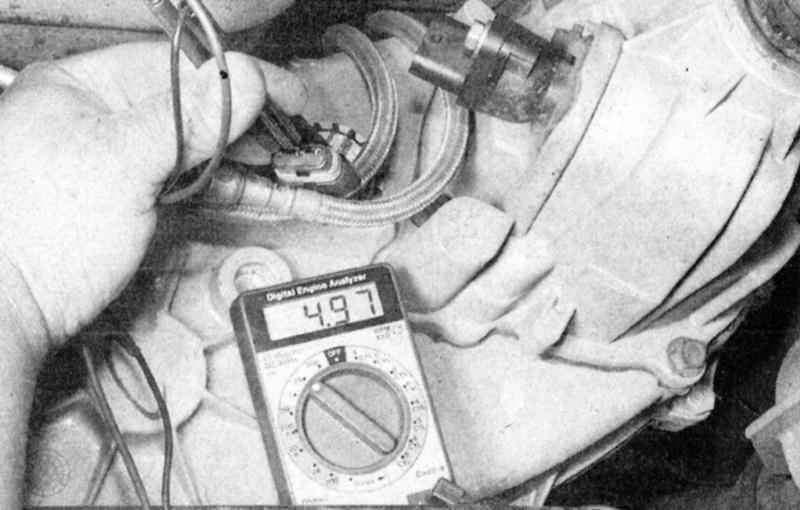

Для проверки VSS рассоедините электрический разъем жгута проводов по соседству с датчиком. При помощи вольтметра измерьте опорное напряжение датчика - оно должно равняться около 5.0 В (или немного более). Если напряжение отсутствует, отгоните автомобиль в мастерскую дилерского отделения для диагностики неисправностей РСМ. Подсоедините положительный щуп вольтметра к опорному (бело-черный) проводу датчика, отрицательный щуп - к проводу заземления (черно-голубой).

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

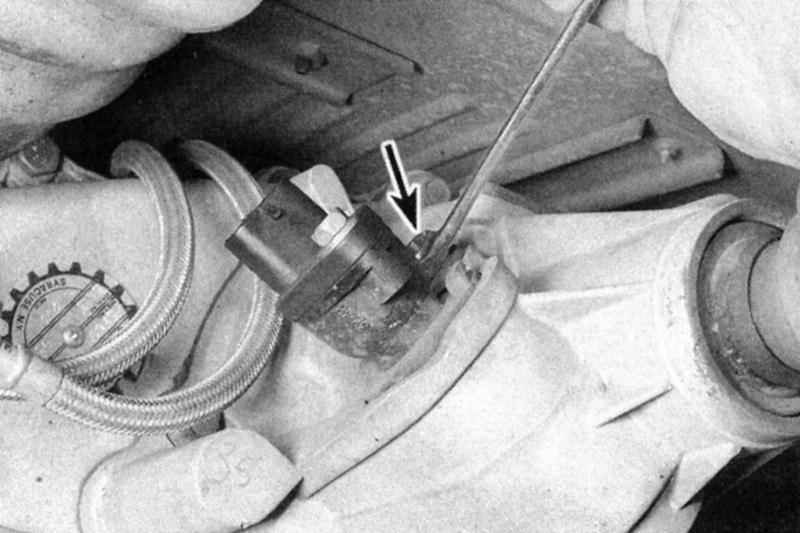

Для замены VSS рассоедините его электрический разъем. Отдайте крепежный болт и снимите датчик с трансмиссии. Отдавание болта крепления VSS. Установку производите в обратном порядке.

Электромагнит управления блокировкой

Общее описание

Электромагнит управления блокировкой представляет собой управляемое процессором исполнительное устройство, применяющееся для включения механизма блокировки преобразователя вращения на оборудованных АТ автомобилях. Подробнее о процедурах проверки и замены см. в Главе Автоматическая трансмиссия.

Датчик положения распределительного вала

Описание процедур проверки и замены датчика см. в Главе Система электрооборудования двигателя.

Датчик-выключатель разрешения запуска

Описание процедур проверки и замены датчика-выключателя см. в Главе Ручная коробка переключения передач.
