12.4. Капитальный ремонт раздаточной коробки - общая информация

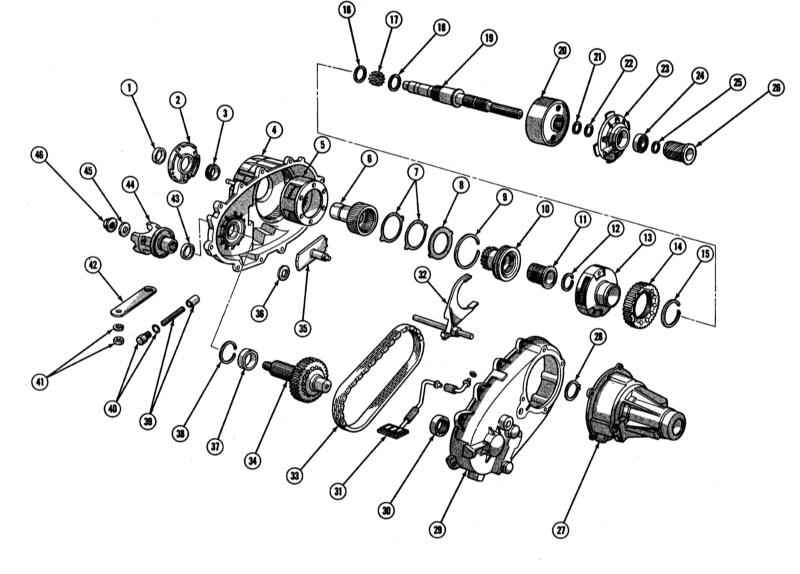

1 — Передний держатель крестовины, его сальник, уплотнительная шайба и гайка крепления
2 — Пробка, палец и пружина фиксатора переключения
3 — Передний держатель с сальником
4 — Передняя половина картера
5 — Вакуумный датчик-выключатель с уплотнительным кольцом
6 — Сборка вентиляционной линии
7 — Подшипник и стопорное кольцо первичной шестерни
8 — Стопорное кольцо шестерни понижающей передачи
9 — Держатель первичной шестерни
10 — Упорные шайбы шестерни понижающей передачи
11 — Первичная шестерня
12 — Направляющий подшипник первичной шестерни
13 — Шестерня понижающей передачи
14 — Ступица вилки переключения режимов
15 — Стопорное кольцо ступицы
16 — Дистанционная шайба
17 — Пружины синхронизатора
18 — Cкользящие ключи синхронизатора
19 — Ступица
20 — Муфта
21 — Блокирующее кольцо
22 — Стопорное кольцо переднего подшипника
23 — Передний подшипник вторичного вала
24 — Передний вторичный вал

25 — Приводная звездочка
26 — Приводная цепь
27 — Подшипники приводной звездочки
28 — Задний подшипник вторичного вала
29 — Ведомый вал
30 — Сальник
31 — Сборка масляного насоса
32 — Задний подшипник ведомого вала
33 — Стопорное кольцо
34 — Задняя половина картера
35 — Заливная пробка с прокладкой
36 — Сливная пробка с прокладкой
37 — Задний держатель
38 — Кожух удлинения
39 — Втулка
40 — Сальник
41 — Сетчатый экран маслозаборной трубки
42 — Штуцерное соединение трубки
43 — Маслозаборная трубка
44 — Уплотнительное кольцо маслозаборной трубки
45 — Магнит
46 — Гайка и шайба рычага режимов
47 — Рычаг режимов
48 — Уплотнительное кольцо и втулка держателя селектора
49 — Селектор
50 — Вилка режимов
51 — Вилка диапазонов
52 — Пружина режимов

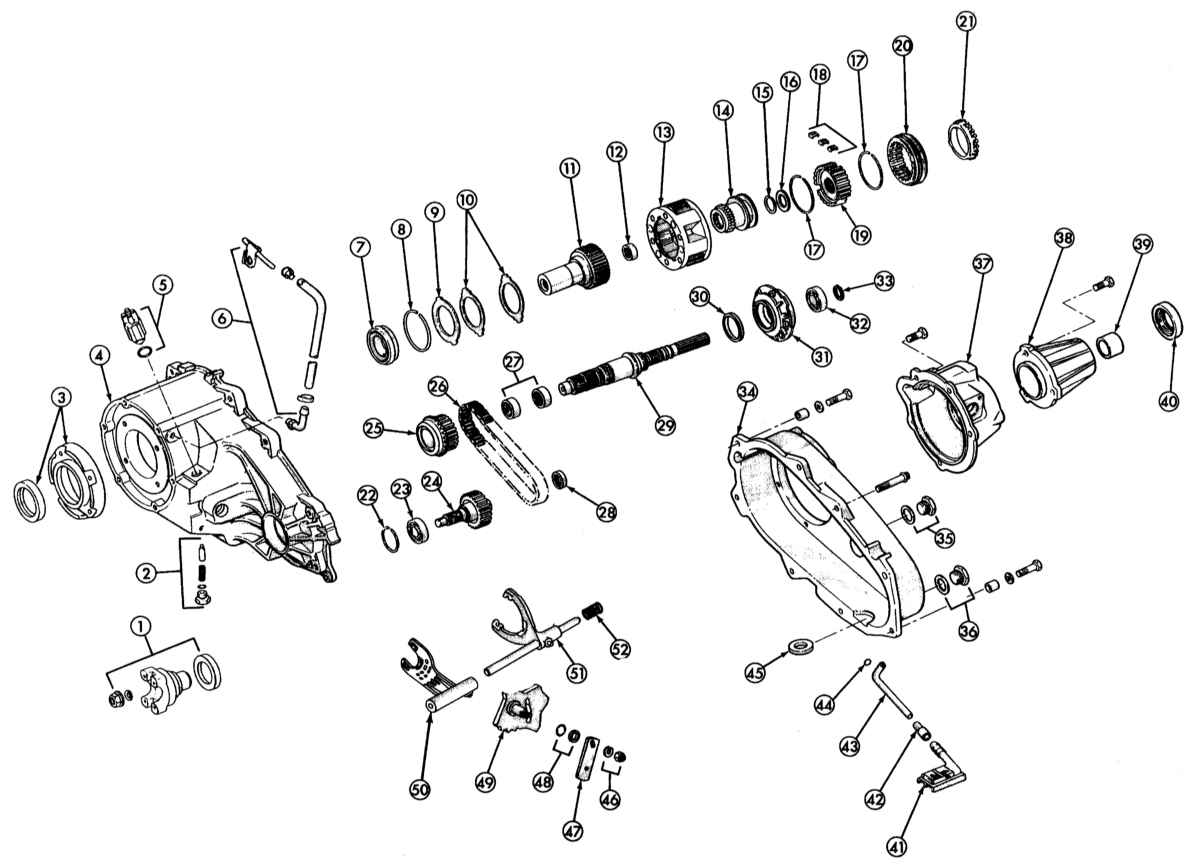

1 — Держатель переднего подшипника с сальником
2 — Передняя половина картера
3 — Селектор переключения
4 — Вилка переключения на понижающую передачу с вкладышами
5 — Шток переключения
6 — Кронштейн переключения
7 — Кронштейн ползуна
8 — Втулка с пружиной
9 — Вилка режимов с вкладышами
10 — Втулка
11 — Пружина вилки
12 — Втулка
13 — Сборка вентиляционной линии
14 — Подшипник и стопорное кольцо первичной шестерни
15 — Стопорное кольцо шестерни понижающей передачи
16 — Держатель шестерни понижающей передачи
17 — Упорная шайба шестерни понижающей передачи
18 — Первичная шестерня
19 — Задняя половина картера
20 — Сливная и заливная пробки
21 — Держатель заднего подшипника
22 — Кожух удлинения
23 — Втулка и сальник
24 — Вакуумный датчик-выключатель
25 — Магнит
26 — Упорное кольцо
27 — Стопорное кольцо
28 — Муфта переключения
29 — Шестерня понижающей передачи

30 — Направляющий подшипник (первичной шестерни/ведомого вала)
31 — Передний подшипник переднего вторичного вала и стопорное кольцо
32 — Вал промежуточного сцепления
33 — Муфта переключения
34 — Стопорное кольцо
35 — Ведомый вал
36 — Сборка дифференциала
37 — Уплотнительное кольцо трубки масляного насоса
38 — Маслозаборная трубка масляного насоса с сетчатым экраном
39 — Ролики подшипника ведомого вала
40 — Приводная звездочка
41 — Приводная цепь
42 — Стопорное кольцо
43 — Сальник масляного насоса
44 — Масляный насос
45 — Задний подшипник со стопорным кольцом
46 — Задний подшипник переднего вторичного вала
47 — Стопорное кольцо
48 — Ведомая звездочка
49 — Передний вторичный вал
50 — Дистанционные шайбы подшипника ведомого вала
51 — Шайба и гайка рычага переключения
52 — Рычаг переключения
53 — Уплотнительное кольцо и сальник сектора
54 — Пробка, пружина и палец фиксатора
55 — Уплотнительная заглушка
56 — Передний держатель крестовины с гайкой и уплотнительной шайбой, ползун и сальник

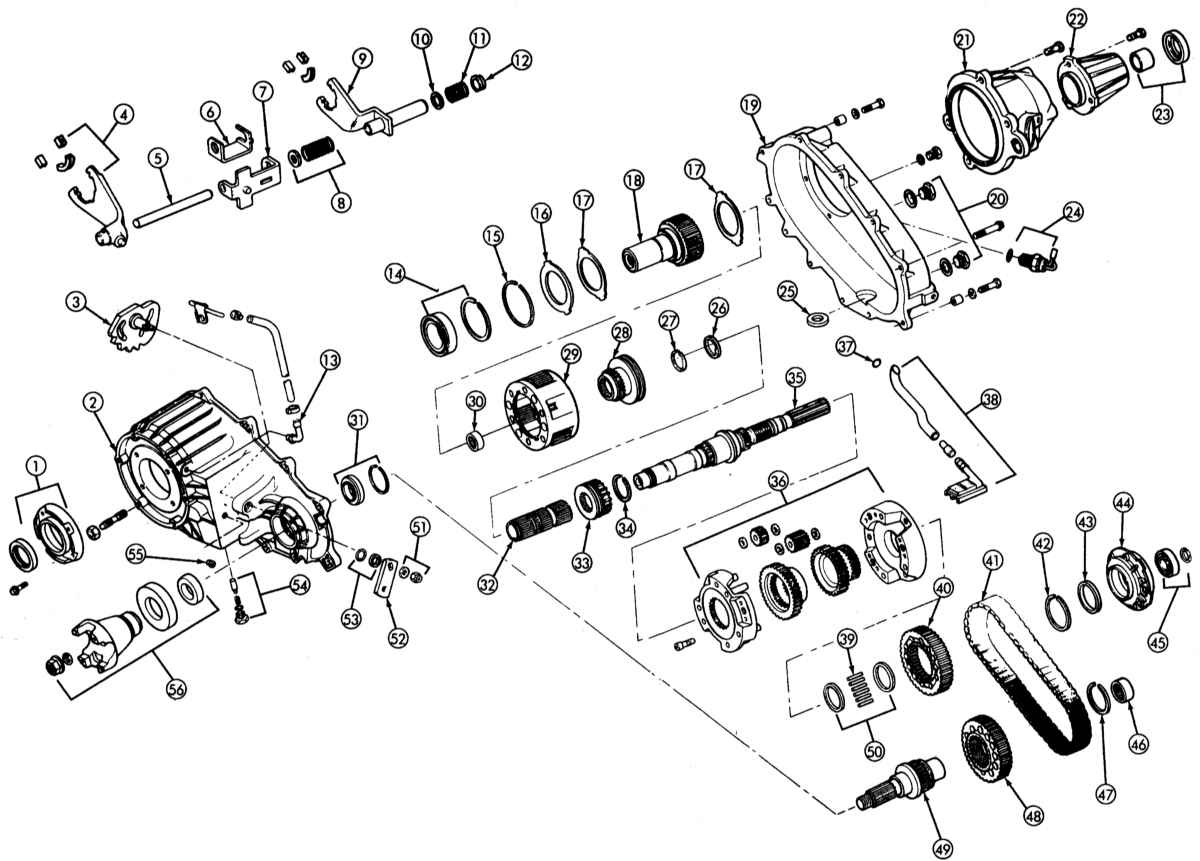

1 — Сальник
2 — Держатель переднего подшипника
3 — Передний подшипник ведомого вала с установочным кольцом
4 — Передняя половина картера (с зубчатым кольцом понижающей передачи внутреннего зацепления и втулкой штока переключения)
5 — Шестерня понижающей передачи
6 — Первичная шестерня
7 — Оборудованные язычками упорные шайбы
8 — Пластина держателя
9 — Стопорное кольцо первичной шестерни
10 — Муфта сцепления
11 — Вал сцепления
12 — Стопорное кольцо дифференциала
13 — Сборка дифференциала
14 — Ведущая шестерня ведомого вала
15 — Стопорное кольцо ведущей шестерни
16 — Дистанционная шайба подшипника ведомого вала
17 — Игольчатые подшипники ведомого вала
18 — Дистанционная шайба подшипника ведомого вала
19 — Ведомый вал
20 — Вязкостное сцепление
21 — Стопорное кольцо вязкостного сцепления
22 — Стопорное кольцо установки масляного насоса
23 — Масляный насос

24 — Задний подшипник ведомого вала
25 — Стопорное кольцо заднего подшипника
26 — Приводная шестерня спидометра
27 — Сборка заднего держателя (с колпачком, сальником, втулкой, крышкой доступа и прокладкой)
28 — Установочное кольцо заднего подшипника
29 — Передняя половина картера
30 — Задний подшипник переднего вторичного вала
31 — Сборка маслозаборной трубки (с соединительными шлангами, сетчатым экраном, трубками и уплотнительным кольцом)
32 — Сборка вилки переключения со штоком (включая накладки вилки)
33 — Приводная цепь
34 — Передний вторичный вал
35 — Селектор переключения
36 — Магнит картера
37 — Передний подшипник переднего вторичного вала
38 — Стопорное кольцо подшипника
39 — Плунжер и пружина фиксатора
40 — Пробка и уплотнительное кольцо фиксатора
41 — Контргайка и шайба рычага режимов
42 — Рычаг режимов
43 — Сальник (передний подшипник переднего вторичного вала)
44 — Держатель крестовины вторичного вала
45 — Уплотнительная шайба держателя крестовины
46 — Гайка держателя крестовины
