11.6. Проверка исправности, регулировка и замена датчика-выключателя разрешения запуска Проверка
Поддомкратьте передок автомобиля и установите его на подпорки.
Трансмиссия АW-4
|
|
- Рассоедините электрический разъем и сравните проводимость на отмеченных (см. иллюстрацию ниже) клеммах со спецификационными данными. В случае несоответствия попытайтесь произвести регулировку датчика-выключателя, затем повторите проверку. Если проводимость не соответствует таблице, замените датчик-выключатель.
|

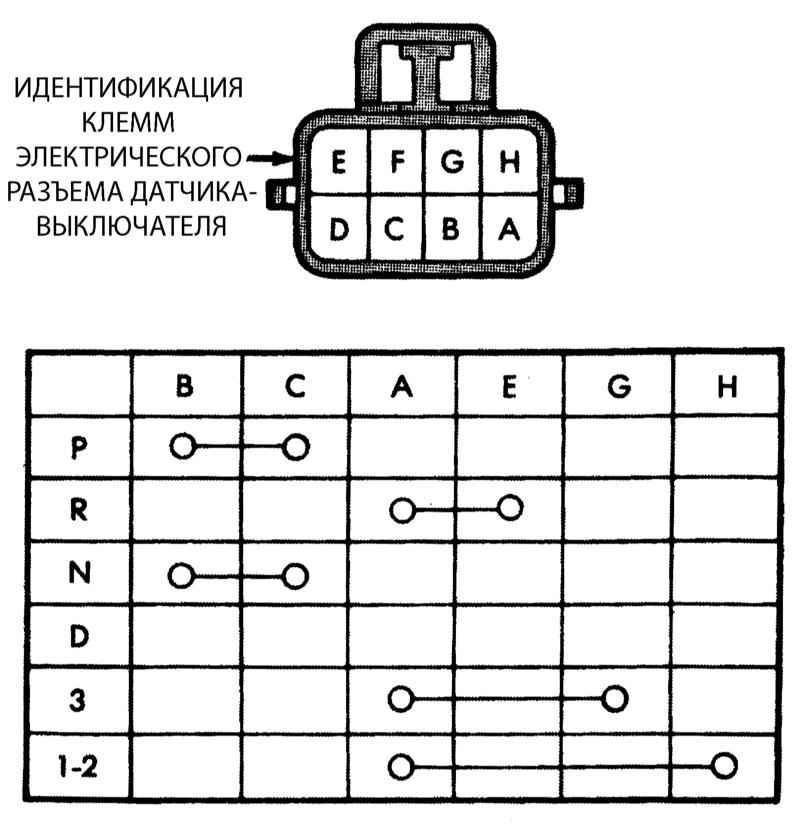

Схема размещения клемм электрического разъема датчика-выключателя разрешения запуска (вверху) и таблица соединений (внизу) (только для трансмиссий АW-4 моделей 1993 г. вып.).
|
- Если датчик-выключатель в порядке, вновь подсоедините электрический разъем и опустите автомобиль на землю. Если нет, - переходите к выполнению процедур п. 1.
|
|

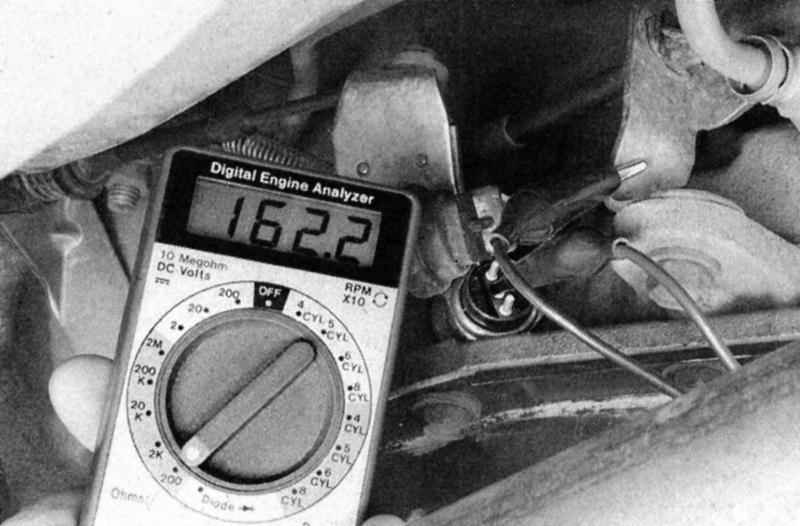

Трансмиссии 42RЕ и 42RН/46RН
Замена
АW-4
|
|
- Поддомкратьте автомобиль и установите его на подпорки.
- Рассоедините электрический разъем датчика-выключателя.
- Разогните язычки стопорной шайбы и отдайте гайку крепления датчика-выключателя. Вслед за гайкой снимите стопорную шайбу.
|

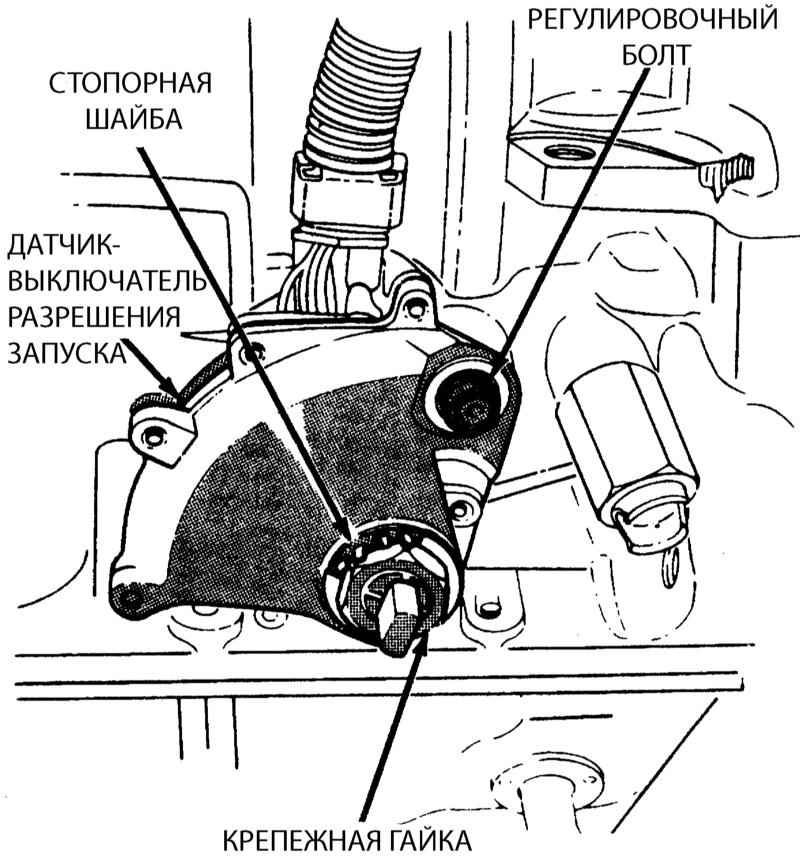

- Разогните язычки стопорной шайбы, затем снимите гайку крепления датчика-выключателя разрешения запуска и ее стопорную шайбу (только АW-4 моделей 1993 г. вып.).
|
- Отдайте регулировочный болт датчика-выключателя.
- Снимите датчик-выключатель с оси.
- Отсоедините шток тяги переключения от рычага переключения на левой стороне трансмиссии.
- Поверните ручку рычага до упора назад, затем переведите его вперед через два фиксированных положения. Теперь рычаг окажется в положении «N».
- Установите датчик-выключатель на ось ручного клапана и от руки затяните регулировочный болт. Пока не затягивайте болт окончательно.
- Установите стопорную шайбу на ось ручного клапана и закрепите датчик-выключатель гайкой. Гайку затяните с требуемым усилием, однако не загибайте пока язычки стопорной шайбы.
- Удостоверьтесь, что трансмиссия находится в положении «N» и поворачивайте датчик-выключатель до тех пор, пока нормативная черта нейтрального положения трансмиссии на его корпусе не совместится с вертикальной канавкой в оси ручного клапана.
|

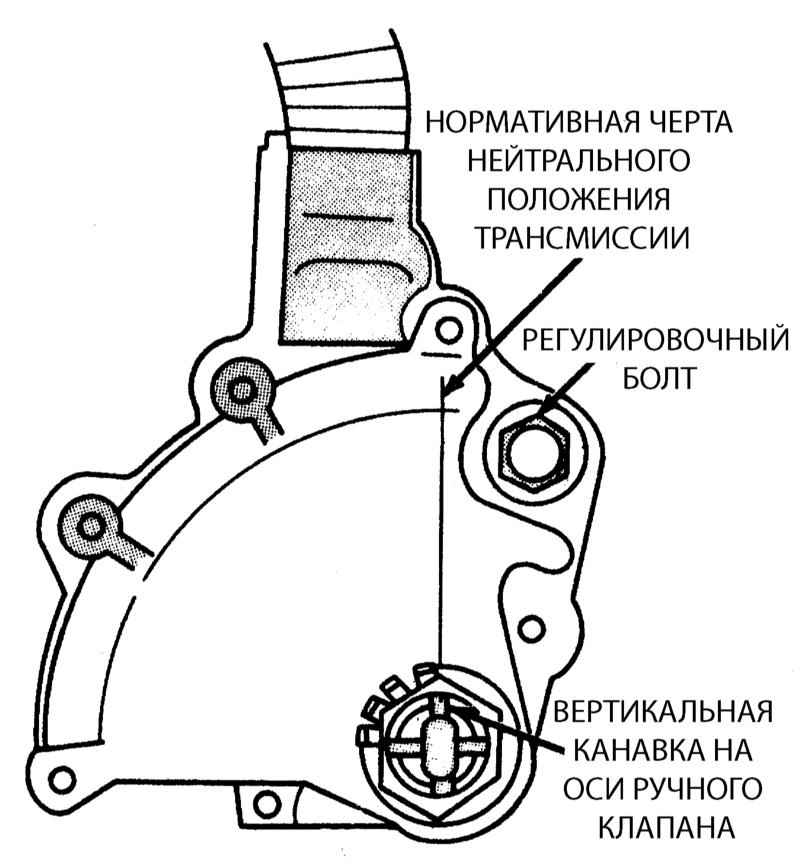

- При установленной в положение «N» трансмиссии вращайте датчик-выключатель разрешения запуска до тех пор, пока нормативная черта нейтрального положения трансмиссии на корпусе датчика-выключателя не совместится с вертикальной канавкой в оси ручного клапана (только АW-4 моделей 1993 г. вып.).
|
- Затяните регулировочный болт с требуемым усилием и загните язычки стопорной шайбы, законтрив крепежную гайку датчика-выключателя.
- Подсоедините электрический разъем и тягу переключения, опустите автомобиль на землю и проверьте функционирование датчика-выключателя, убедившись, что запуск стартера возможен лишь положениях трансмиссии «Р» и «N». Перед началом проверки не забудьте надежно взвести стояночный тормоз.
|
|
42RE и 42RН/46RН
|
|
- Поддомкратьте автомобиль и установите его на подпорки.
- Установите под датчик-выключатель сливную емкость.
- Рассоедините электрический разъем датчика-выключателя и снимите последний с трансмиссии.
- Переведите рычаг переключения в положение «Р» или «N» и удостоверьтесь, что лепестки исполнительного рычага датчика-выключателя находятся по центру отверстия под установку датчика-выключателя в картере трансмиссии.
|

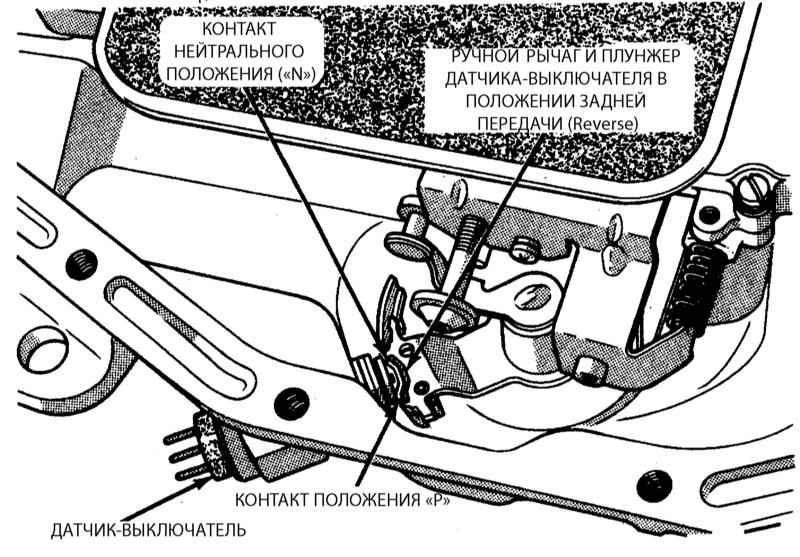

- Переведите рычаг переключения в положение «Р» или «N» и удостоверьтесь, что исполнительные лепестки датчика-выключателя разрешения запуска расположены по центру отверстия под установку датчика-выключателя в картере трансмиссии.
|
- Установите на новый датчик-выключатель новое уплотнение и вверните датчик-выключатель в картер трансмиссии. Затяните датчик-выключатель с требуемым усилием.
- Подсоедините электрический разъем, опустите автомобиль на землю и долейте в трансмиссию жидкость требуемого сорта (Глава
Настройки и текущее обслуживание).
|
|
|
