1.4.5. Ходовая часть

Рис. 4.1. Передняя подвеска: 1 – скоба стабилизатора; 2 – шарнир рулевого механизма; 3 – поворотный кулак; 4 – болт крепления стойки к поворотному кулаку; 5 – болт регулировочный угла развала; 6 – шайба регулировочная; 7 – амортизаторная стойка; 8 – нижнее пружинное кольцо защитного чехла штока; 9 – уплотнитель верхней опоры; 10 – подшипник стойки; 11 – гайка штока; 12 – гайка крепления верхней опоры; 13 – крышка опоры; 14 – верхняя опора штока; 15 – верхняя опорная чашка пружины; 16 – верхнее пружинное кольцо защитного чехла штока; 17 – буфер сжатия; 18 – шток стойки; 19 – защитный чехол штока; 20 – пружина; 21 – нижняя опорная чашка пружины; 22 – ступица; 23 – тормозной диск; 24 – щит тормоза; 25 – защитный чехол шарового шарнира; 26 – шаровой шарнир; 27 – штанга стабилизатора поперечной устойчивости; 28 – нижний рычаг; 29 – втулка резиновая стабилизатора; 30 – резинометаллический шарнир нижнего рычага; 31 – поперечина рамы; 32 – рулевой механизм; 33 – пластмассовая втулка стабилизатора; 34 – подушка стабилизатора; З5 – опорная шайба стабилизатора; 36 – гайки крепления регулировочных болтов; 37 – втулка компенсационная; 38 – пружинное кольцо крышки

При техническом обслуживании передней подвески (см. рис. 4.1) проверьте техническое состояние амортизаторных стоек 7, верхней опоры 14, буфера сжатия 17, грязезащитного чехла 19, пружины 20, а также состояние резинометаллических шарниров, резиновых втулок.

Подлежат замене разорванные защитные чехлы амортизаторных стоек и шаровых пальцев, разрушенные буфера сжатия, верхние опоры 14 с отслоенной от арматуры резиной и разрывами в самой резине, разрушенные резиновые втулки, подушки, изношенные резинометаллические шарниры, поломанные пружины. Появление течи из амортизаторной стойки является основанием для ее ремонта. Ремонт проводить на станции технического обслуживания.

Допустимый зазор в шаровом шарнире проверяйте при вывешенном переднем колесе. Если зазор Б между щитом 24 тормоза и бобышкой нижнего рычага 28 подвески увеличивается более чем на 0,5 мм при боковом покачивании колеса, то шаровой шарнир замените новым.

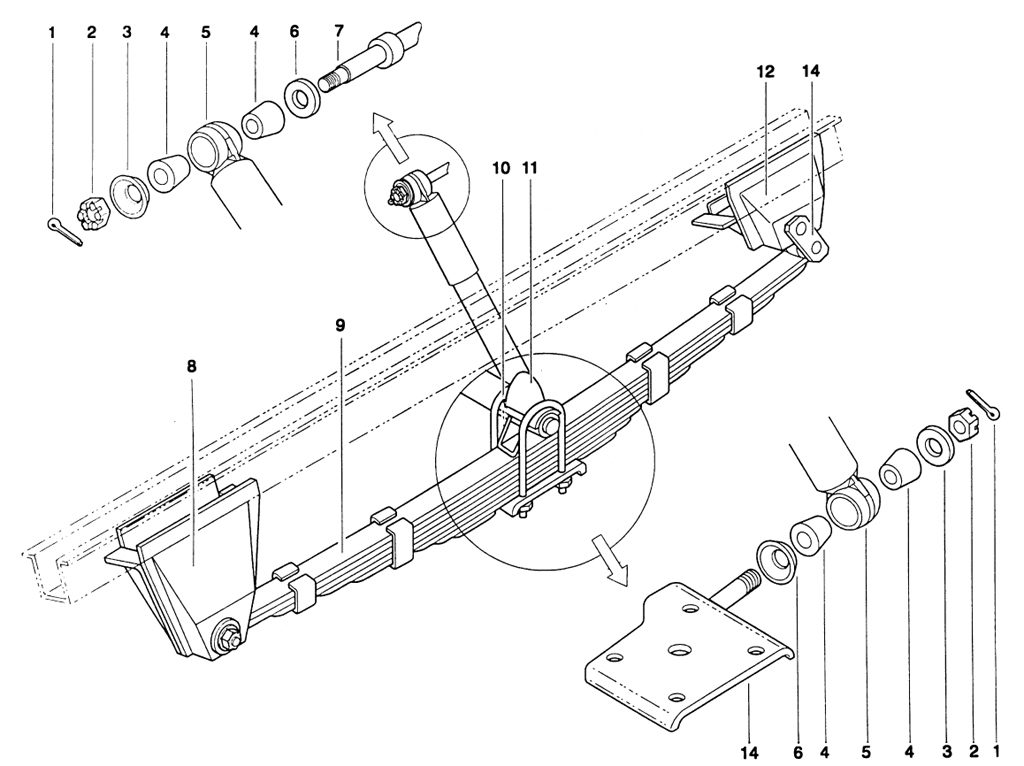

Рис. 1.27. Задняя подвеска: 1 – шплинт; 2 – гайка; 3 – обойма наружная; 4 – втулка амортизатора; 5 – амортизатор; 6 – обойма внутренняя; 7 – палец амортизатора верхний; 8 – кронштейн рессоры передний; 9 – рессора в сборе; 10 – стремянка; 11 – буфер рессоры; 12 – кронштейн рессоры задний; 13 – серьга рессоры; 14 – накладка стремянок

Проверка технического состояния задней подвески (см. рис. 1.27) согласно сервисной книжке сводится к периодическим осмотрам резиновых втулок крепления рессор, буферов сжатия, резиновых втулок амортизаторов. При обнаружении износа, разрушения, поломки деталей замените их новыми.

Износ резиновых втулок определяется визуально и покачиванием задней части автомобиля.

Для проверки амортизаторов задней подвески (а также амортизаторных стоек передней подвески) прокачайте каждую сторону подвески до касания буферов сжатия, после чего свободные колебания кузова не должны продолжаться более трех циклов.

При этом не должно быть стуков и заеданий амортизаторов, а также подтекания жидкости. Амортизаторы ремонтируйте на станции технического обслуживания.
