21.4. Снятие дополнительного резистора вентилятора отопителя

Дополнительный резистор расположен на моторном щите правее замка капота.

Снимаем дополнительный резистор для замены.

Отсоединяем провод «массы» от аккумуляторной батареи.

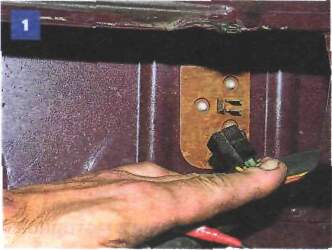

Помечаем провода резистора...

Снятие дополнительного резистора вентилятора отопителя

...и снимаем их.

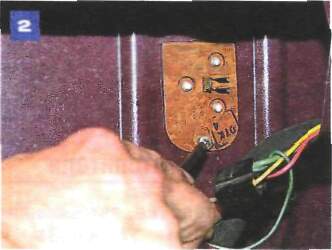

Крестообразной отверткой отворачиваем саморез крепления дополнительного резистора к моторному щиту.

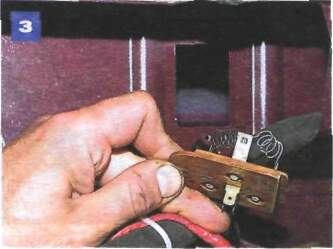

Снимаем дополнительный резистор.

Устанавливаем дополнительный резистор в обратной последовательности.
