21.3. Снятие воздухонагнетателя и вентилятора отопителя

Воздухонагнетатель снимаем для доступа к креплению панели приборов или для замены вентилятора отопителя.

Отсоединяем провод «массы» от аккумуляторной батареи.

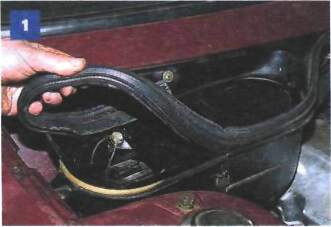

Снимаем уплотнитель моторного отсека с отбортовки воздухонагнетателя.

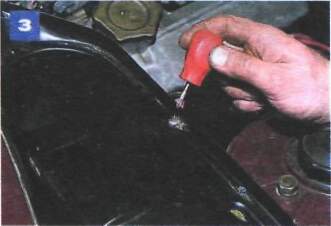

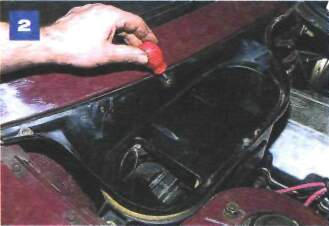

Крестообразной отверткой отворачиваем три самореза крепления надставки воздухонагнетателя к кузову...

...и один саморез, соединяющий надставку и воздухонагнетатель.

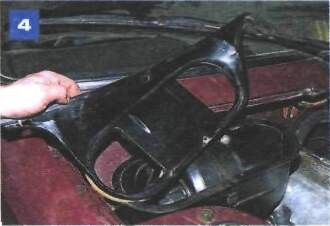

Снимаем надставку воздухонагнетателя.

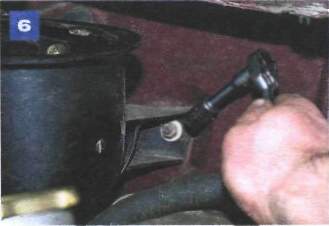

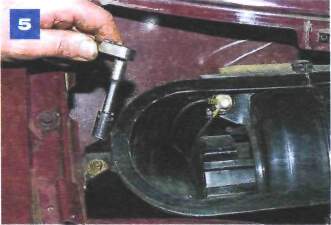

Головкой «на 10» отворачиваем гайку крепления воздухонагнетателя к правому брызговику...

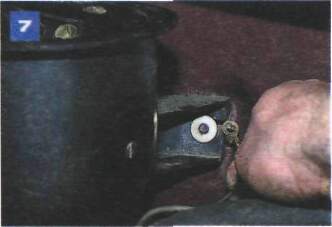

...и гайку крепления к моторному щиту.

Снимаем со шпильки провод «массы» вентилятора отопителя.

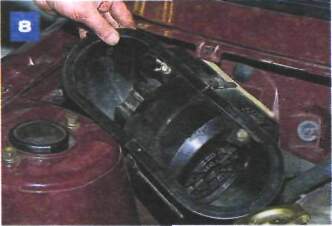

Приподнимаем воздухе нагнетатель...

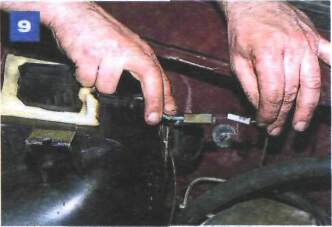

...и разъединяем разъем «плюсового» провода вентилятора отопителя.

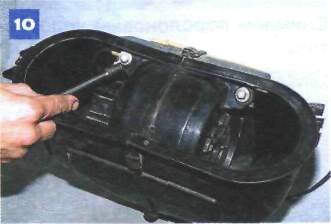

Головкой «на 10» отворачиваем два самореза крепления кожуха вентилятора к корпусу воздухонагнетателя.

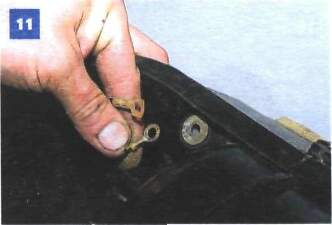

Один саморез соединяет два провода «массы».

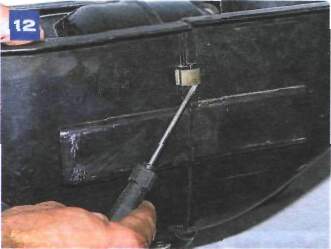

Шпицевой отверткой отсоединяем четыре защелки...

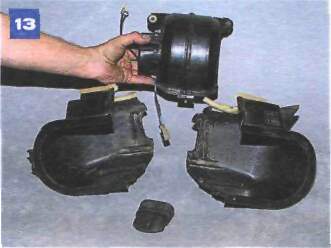

...и, разъединив части корпуса воздухонагнетателя,...

...вынимаем вентилятор в кожухе.

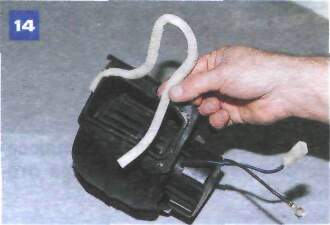

Снимаем поролоновый уплотнитель.

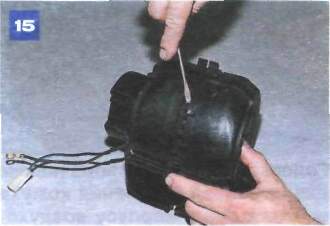

Поддев отверткой защелки,...

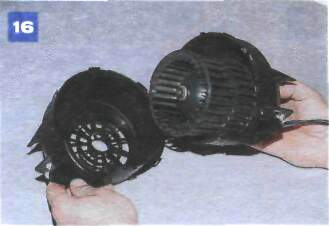

...разъединяем части кожуха вентилятора.

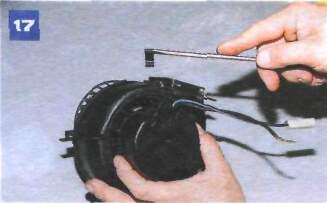

Отсоединив скобы крепления,...

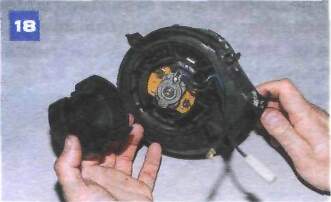

...снимаем крышку электродвигателя вентилятора...

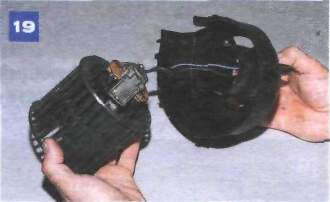

...и извлекаем электродвигатель в сборе с крыльчаткой.

Сборку и установку вентилятора и воздухонагнетателя проводим в обратной последовательности.

Приклеиваем новый поролоновый уплотнитель кожуха вентилятора.
