10.2. Регулировка привода выключения сцепления

На автомобиле с двигателем УМПО-331 и соответствующим картером сцепления устанавливается рабочий цилиндр сцепления модели 2126. На автомобиле с двигателем ВАЗ-2106 устанавливается рабочий цилиндр сцепления заднепри водных автомобилей ВАЗ. Регулировочные параметры гидропривода сцепления в обоих случаях одинаковы. Зазор между толкателем и поршнем главного цилиндра, необходимый для полного выключения сцепления, должен быть 0,1-0,2 мм, а свободный ход топкателя рабочего цилиндра - 4,5-5,5 мм (что соответствует зазору между подшипником выключения сцепления и опорной пятой нажимной пружины 2,5 мм). Для проверки свободного хода топкателя применяем простой шаблон, например, карандаш

Работу выполняем на смотровой канаве или подъемнике.

На автомобиле с двигателем УМПО-331:

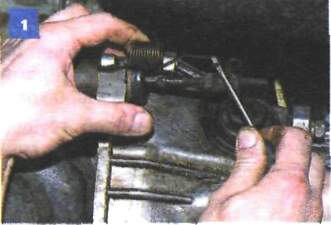

Поддев отверткой,...

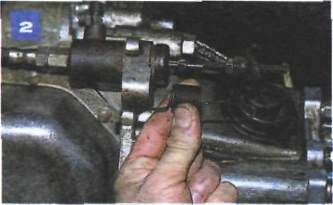

...снимаем оттяжную пружину.

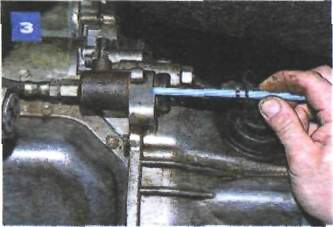

Упираем торец карандаша в бобышку нижнего крепления рабочего цилиндра сцепления и наносим на карандаше две метки: одну напротив конца вилки, прижатой к регулировочной гайке, а вторую — правее, на расстоянии 5 мм от первой. Отводим вилку выключения сцепления назад до упора. При нормальном свободном ходе толкателя вилка встанет напротив второй метки. В противном случае необходима регулировка.

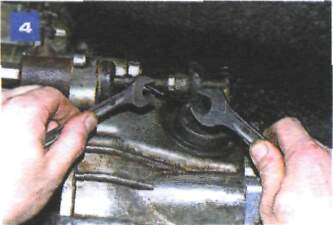

Ключом «на 13» отворачиваем контргайку, удерживая регулировочную гайку ключом «на 17».

Удерживая пассатижами толкатель вилки, вращаем регулировочную гайку, добиваясь необходимого свободного хода толкателя, и законтриваем соединение.

На автомобиле с двигателем ВАЗ-2106:

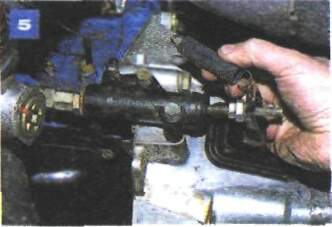

Снимаем оттяжную пружину вилки.

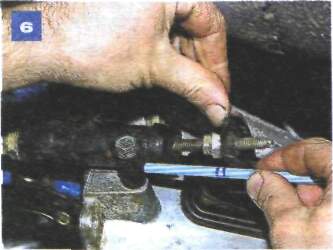

Упираем карандаш с нанесенными метками в нижнюю бобышку крепления рабочего цилиндра и, сдвигая конец вилки по толкателю, проверяем свободный ход вилки.

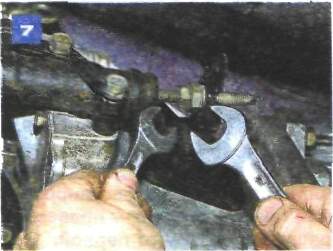

Расконтриваем гайки толкателя, удерживая регулировочную ключом «на 17», а контровочную - ключом «на 13».

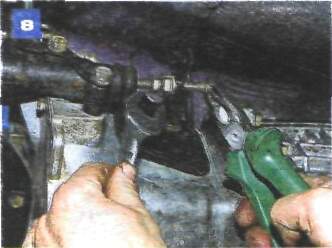

Удерживая толкатель пассатижами от проворачивания, вращаем регулировочную гайку, добиваясь необходимого хода вилки.
