8.1.8. Снятие, проверка состояния и установка приводного троса блокировки переключений

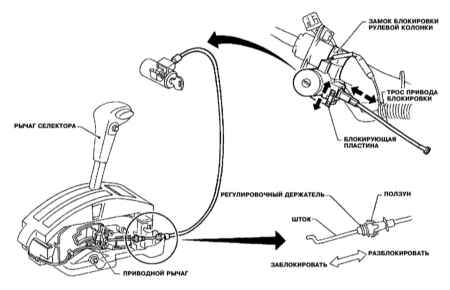

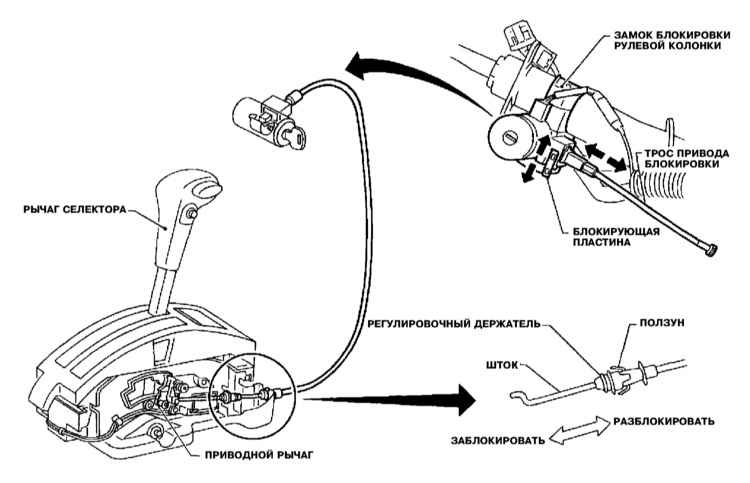

Детали установки приводного троса блокировки переключения

ПОРЯДОК ВЫПОЛНЕНИЯ

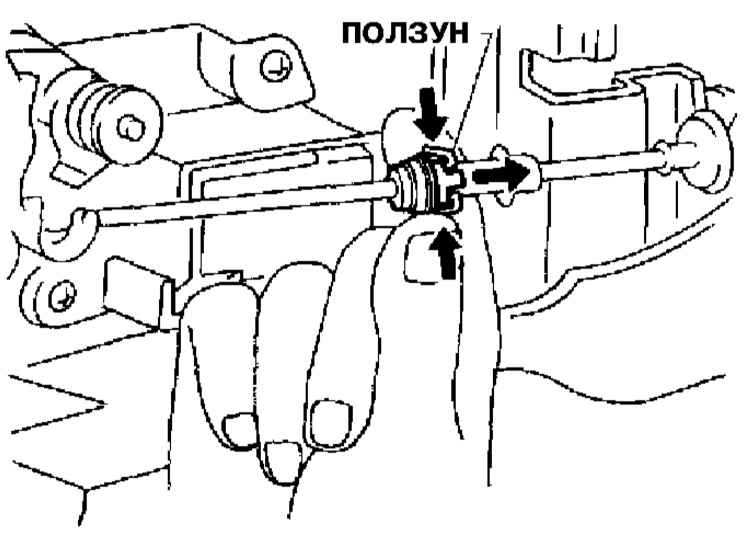

Высвободите ползун из держателя регулятора и отсоедините трос от приводного штока.

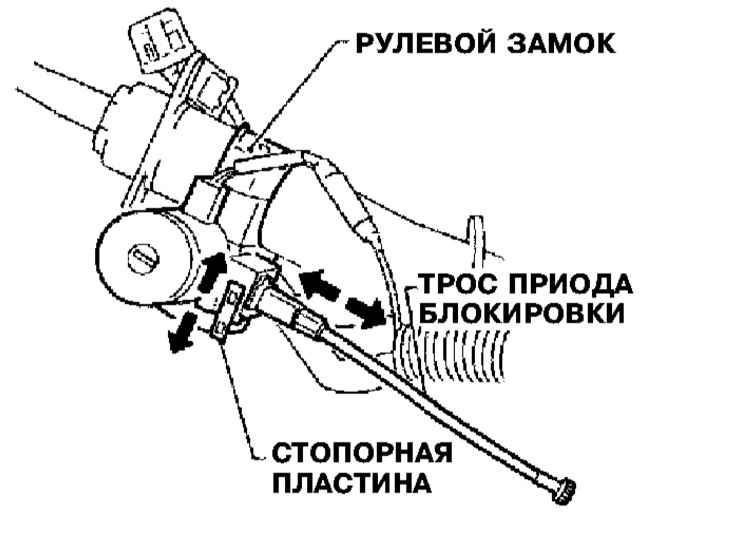

Подсоедините трос к замку блокировки рулевой колонки.
Защелкните трос в фиксаторах и посредством хомута подсоедините к управляющему тросу. Переведите рычаг селектора в положение «Р».

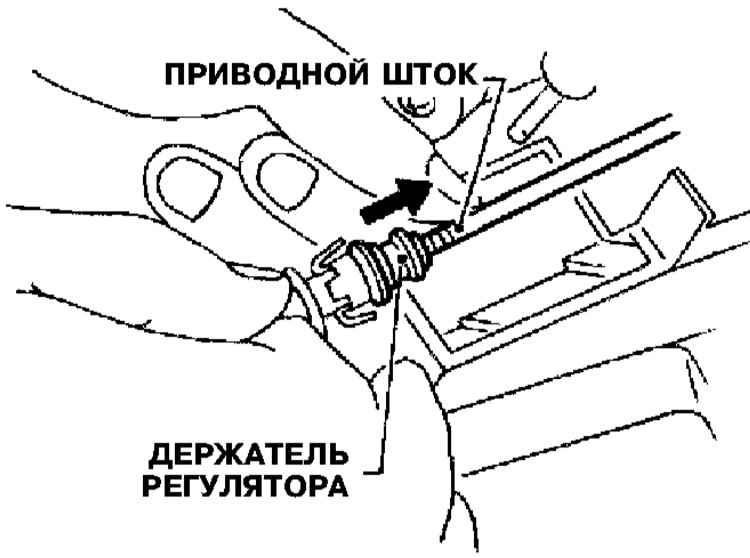

Заправьте приводной шток в держатель регулятора.

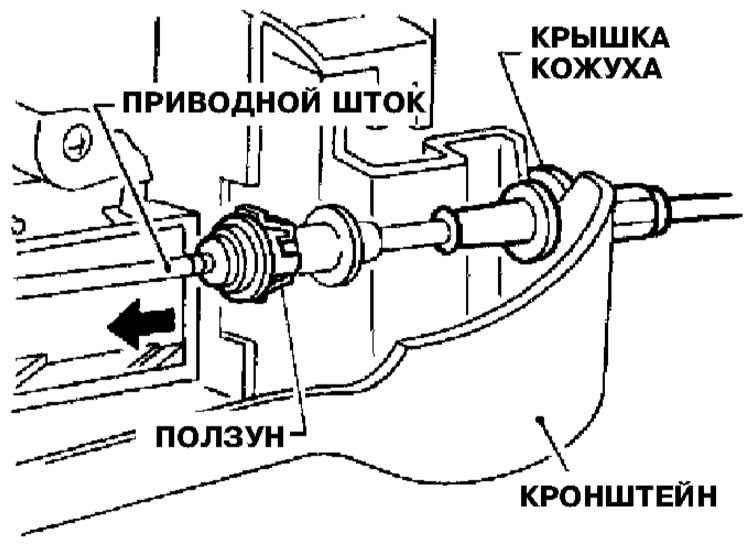

Зафиксируйте крышку кожуха троса в опорном кронштейне. При помощи ползуна зафиксируйте держатель регулятора на штоке.
