8.1.11. Капитальный ремонт АТ

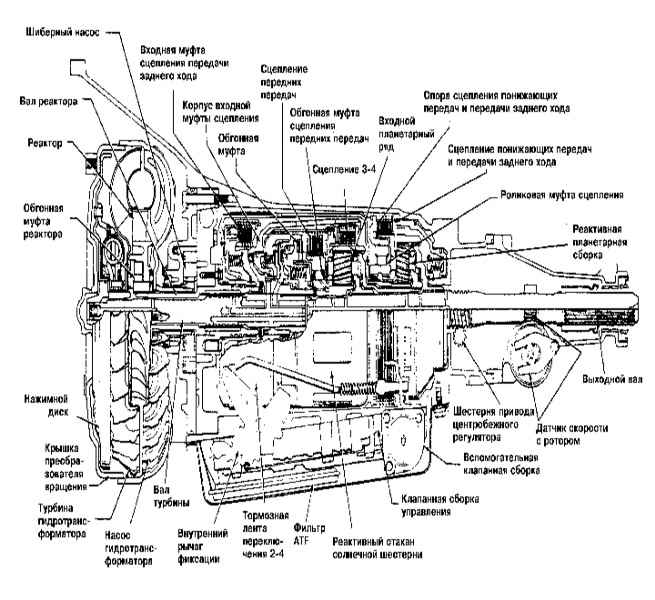

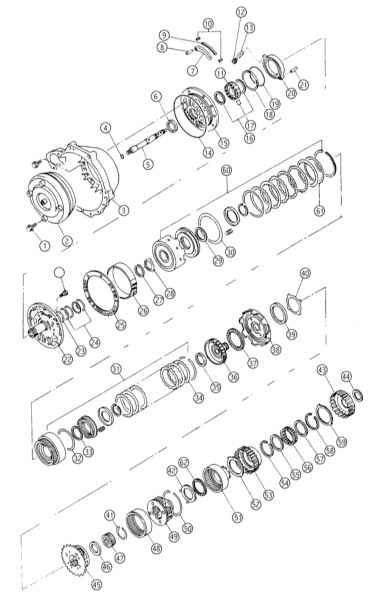

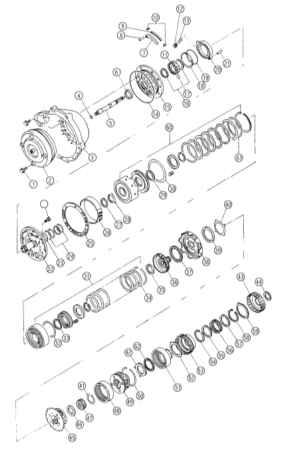

1 — Нефланцованный болт
2 — Фланцованный болт
3 — Гидротрансформатор
4 — Картер преобразователя вращения
5 — Уплотнительное кольцо
6 — Входной вал
7 — Сальник масляного насоса
8 — Управляющий поршень
9 — Осевой палец
10 — Боковой уплотнитель
11 — Боковые уплотнители
12 — Ротор
13 — Седло пружины
14 — Возвратная пружина кулачкового кольца
15 — Уплотнительное кольцо
16 — Корпус масляного насоса
17 — Опорное кольцо шиберов
18 — Шибер
19 — Фрикционное кольцо
20 — Уплотнительное кольцо
21 — Кулачковое кольцо
22 — Осевой палец
23 — Компоненты муфты сцепления передачи заднего хода
24 — Крышка масляного насоса
25 — Упорная шайба масляного насоса
26 — Уплотнительные кольца
27 — Уплотнительная прокладка
28 — Тормозная лента
29 — Игольчатый подшипник
30 — Обойма подшипника крышки масляного насоса
31 — D-образное кольцо

32 — Сальник
33 — Стопорная пластина
34 — Обойма опорный подшипника
35 — Игольчатый опорный подшипник
36 — D-образное кольцо
37 — D-образное кольцо
38 — Стопорная пластина
39 — Обойма подшипника
40 — Игольчатый подшипник
41 — Ступица сцепления повышенной передачи
42 — Игольчатый опорный подшипник
43 — Передняя солнечная шестерня
44 — Передняя шестерня внутреннего зацепления (с водилом заднего планетарного ряда)
45 — Переднее стопорное кольцо выходного вала
46 — Задняя солнечная шестерня
47 — Упорная шайба
48 — Ступица обгонной муфты
49 — Игольчатый подшипник
50 — Водило переднего планетарного ряда
51 — Игольчатый подшипник
52 — Обойма опорного подшипника
53 — Игольчатый опорный подшипник
54 — Задняя шестерня внутреннего зацепления
55 — Упорная шайба
56 — Ступица сцепления передних передач
57 — Стопорное кольцо
58 — Торцевой подшипник
59 — Обгонная муфта сцепления передних передач
60 — Торцевой подшипник
61 — Стопорное кольцо

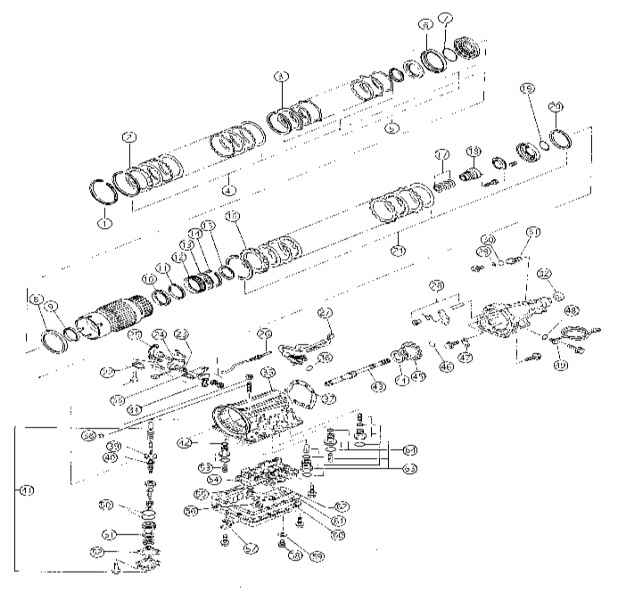

1 — Стопорное кольцо
2 — Стопорная пластина
3 — Стопорная пластина
4 — Сцепление передних передач
5 — Обгонная муфта
6 — Сальник
7 — D-образное кольцо
8 — Сальник
9 — D-образное кольцо
10 — Игольчатый подшипник
11 — Стопорное кольцо
12 — Обгонная муфта сцепления понижающих передач
13 — Боковая пластина
14 — Стопорное кольцо
15 — Игольчатый подшипник
16 — Стопорная пластина
17 — Уплотнительные кольца
18 — Внутренняя обойма обгонной муфты сцепления понижающих передач
19 — D-образное кольцо
20 — Сальник
21 — Тормозная сборка понижающих передач и передачи заднего хода
22 — Проставка
23 — Уплотнительная шайба
24 — Датчик-выключатель разрешения запуск
25 — Рычаг ручного переключения с осью
26 — Парковочный шток
27 — Жгут электропроводки с контактными разъемами
28 — Компоненты парковочного фиксатора
29 — Стопорная шайба
30 — Уплотнительное кольцо
31 — Шестерня привода спидометра
32 — Задний сальник

33 — Пружинный фиксатор
34 — Пластина ручного переключения
35 — Картер трансмиссии
36 — Уплотнительное кольцо
37 — Уплотнительная прокладка
38 — Торцевой анкерный болт
39 — D-образное кольцо
40 — D-образное кольцо
41 — Сборка сервопривода
42 — Уплотнительное кольцо
43 — Выходной вал
44 — Игольчатый подшипник
45 — Парковочная шестерня
47 — Активатор парковочного фиксатора
48 — Уплотнительное кольцо
49 — Датчик оборотов
50 — Уплотнительные кольца
51 — D-образное кольцо
52 — Уплотнительная прокладка
53 — Аккумулятор
54 — Клапанная сборка управления
55 — Уплотнительное кольцо
56 — Магнит
57 — Кронштейн охладительной трубки
58 — Сливная пробка
59 — Шайба
60 — Поддон картера
61 — Уплотнительная прокладка
62 — Сетчатый фильтр
63 — Аккумулятор
64 — Уплотнительное кольцо

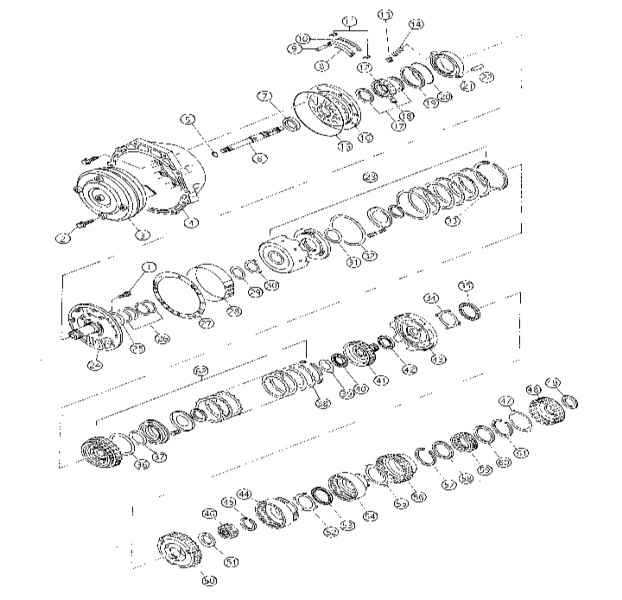

1 — Фланцованный болт
2 — Гидротрансформатор
3 — Картер преобразователя вращения
4 — Уплотнительное кольцо
5 — Входной вал
6 — Сальник масляного насоса
7 — Управляющий поршень
8 — Осевой палец
9 — Боковой уплотнитель
10 — Боковые уплотнители
11 — Ротор
12 — Седло пружины
13 — Возвратная пружина кулачкового кольца
14 — Уплотнительное кольцо
15 — Корпус масляного насоса
16 — Опорное кольцо шиберов
17 — Шибер
18 — Фрикционное кольцо
19 — Уплотнительное кольцо
20 — Кулачковое кольцо
21 — Осевой палец
22 — Крышка масляного насоса
23 — Упорная шайба
24 — Уплотнительные кольца
25 — Уплотнительная прокладка
26 — Тормозная лента
27 — Игольчатый подшипник
28 — Обойма подшипника
29 — D-образное кольцо
30 — Сальник
31 — Сцепление повышенной передачи

32 — D-образное кольцо
33 — D-образное кольцо
34 — Стопорная пластина
35 — Обойма подшипника
36 — Ступица сцепления повышенной передачи
37 — Игольчатый опорный подшипник
38 — Передняя солнечная шестерня
39 — Обойма подшипника
40 — Игольчатый подшипник
41 — Переднее стопорное кольцо выходного вала
42 — Обойма подшипника
43 — Ступица обгонной муфты
44 — Игольчатый подшипник
45 — Водило переднего планетарного ряда
46 — Игольчатый подшипник
47 — Задняя солнечная шестерня
48 — Передняя шестерня внутреннего зацепления
49 — Задний планетарный ряд
50 — Стопорное кольцо
51 — Задняя шестерня внутреннего зацепления
52 — Упорная шайба
53 — Ступица сцепления передних передач
54 — Стопорное кольцо
55 — Торцевой подшипник
56 — Обгонная муфта сцепления передних передач
57 — Торцевой подшипник
58 — Стопорное кольцо
59 — Упорная шайба
60 — Сцепления передачи заднего хода
61 — Стопорная пластина
62 — Игольчатый опорный подшипник

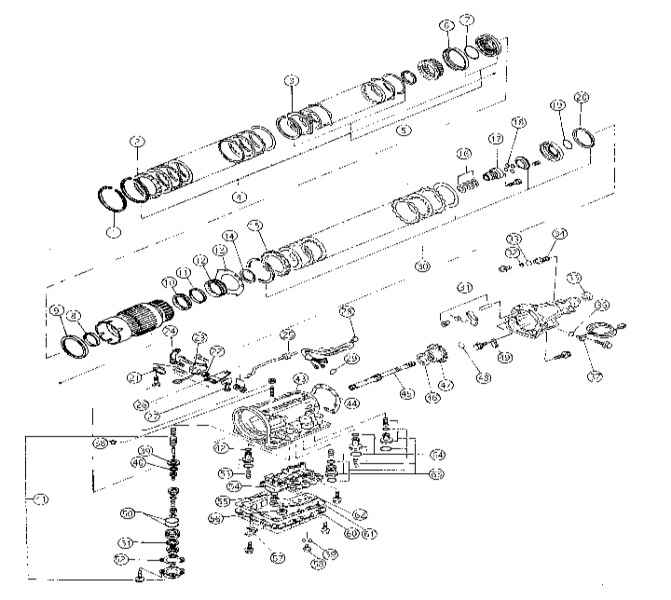

1 — Стопорное кольцо
2 — Стопорная пластина
3 — Стопорная пластина
4 — Сцепление передних передач
5 — Обгонная муфта
6 — Сальник
7 — D-образное кольцо
8 — D-образное кольцо
9 — Сальник
10 — Игольчатый подшипник
11 — Стопорное кольцо
12 — Обгонная муфта сцепления понижающих передач
13 — Боковая пластина
14 — Игольчатый подшипник
15 — Стопорная пластина
16 — Уплотнительные кольца
17 — Внутренняя обойма обгонной муфты сцепления понижающих передач
18 — Уплотнительное кольцо
19 — D-образное кольцо
20 — Сальник
21 — Проставка
22 — Уплотнительная шайба
23 — Датчик-выключатель разрешения запуска
24 — Рычаг ручного переключения с осью
25 — Парковочный шток
26 — Пружинный фиксатор
27 — Пластина ручного переключения
28 — Жгут электропроводки с контактными разъемами
29 — Уплотнительное кольцо
30 — Тормозная сборка понижающих передач и передачи заднего хода
31 — Компоненты парковочного фиксатора
32 — Стопорная шайба

33 — Уплотнительное кольцо
34 — Шестерня привода спидометра
35 — Задний сальник
36 — Уплотнительное кольцо
37 — Датчик оборотов
38 — Торцевой анкерный болт
39 — D-образное кольцо
40 — D-образное кольцо
41 — Сборка сервопривода
42 — Уплотнительное кольцо
43 — Картер трансмиссии
44 — Уплотнительная прокладка
45 — Выходной вал
46 — Игольчатый подшипник
47 — Парковочная шестерня
48 — Заднее стопорное кольцо выходного вала
49 — Активатор парковочного фиксатора
50 — Уплотнительное кольцо
51 — D-образное кольцо
52 — Уплотнительная прокладка
53 — Аккумулятор
54 — Клапанная сборка управления
55 — Уплотнительное кольцо
56 — Магнит
57 — Кронштейн охладительной трубки
58 — Сливная пробка
59 — Шайба
60 — Поддон картера
61 — Уплотнительная прокладка
62 — Сетчатый фильтр
63 — Аккумулятор
64 — Уплотнительное кольцо
