2.6.3. Снятие опор силового агрегата

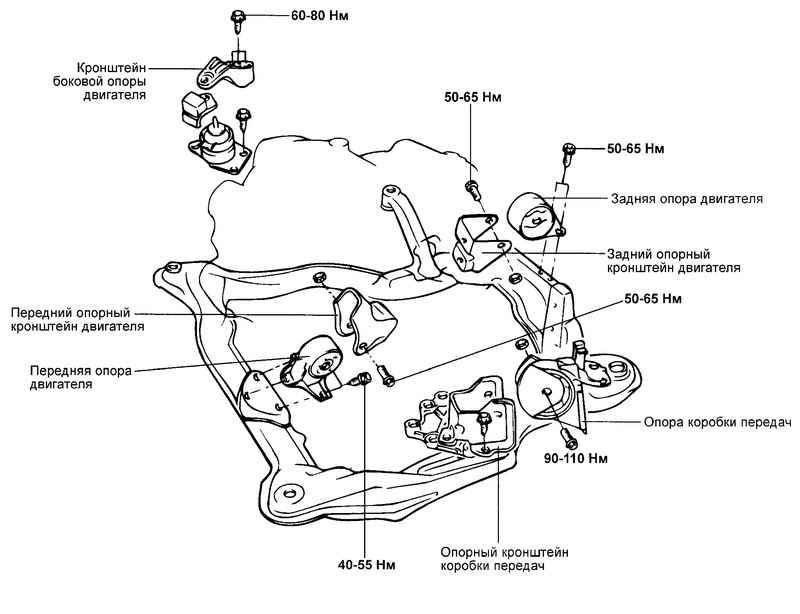

Рис. 2.225. Опоры силового агрегата

Закрепите на подъемных крюках двигателя чалку подъемного устройства. Приподнимите двигатель до снятия нагрузки с опор силового агрегата.

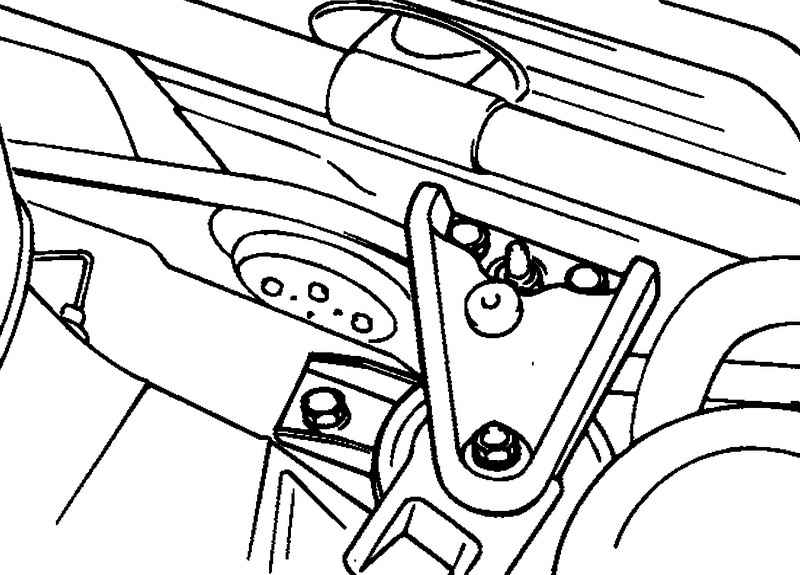

Рис. 2.226. Боковая опора двигателя

Отверните болты крепления боковой опоры двигателя (к двигателю и кузову).

Снимите боковую опору двигателя (в сборе с кронштейном) с двигателя.

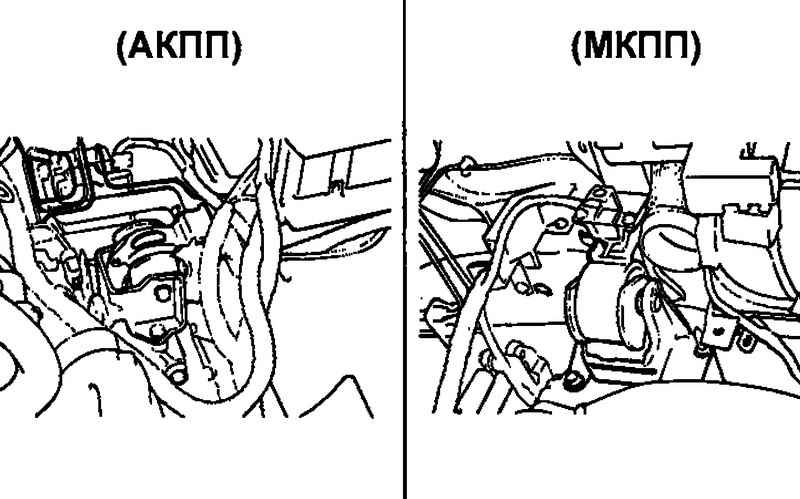

Рис. 2.227. Опоры коробки передач

Отверните болт крепления подушки опоры коробки передач.

Снимите кронштейн опоры.

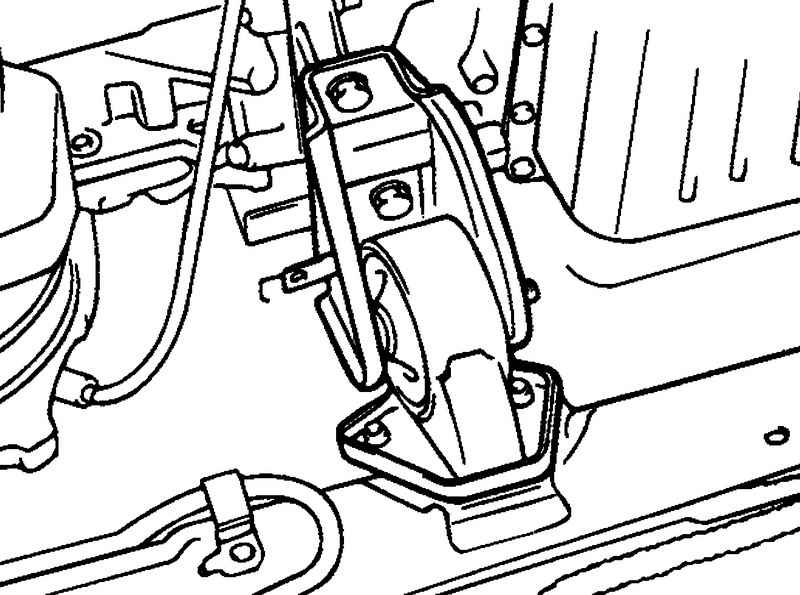

Рис. 2.228. Передняя опора двигателя

Отверните верхние и нижние болты крепления опоры.

Снимите опору в сборе.

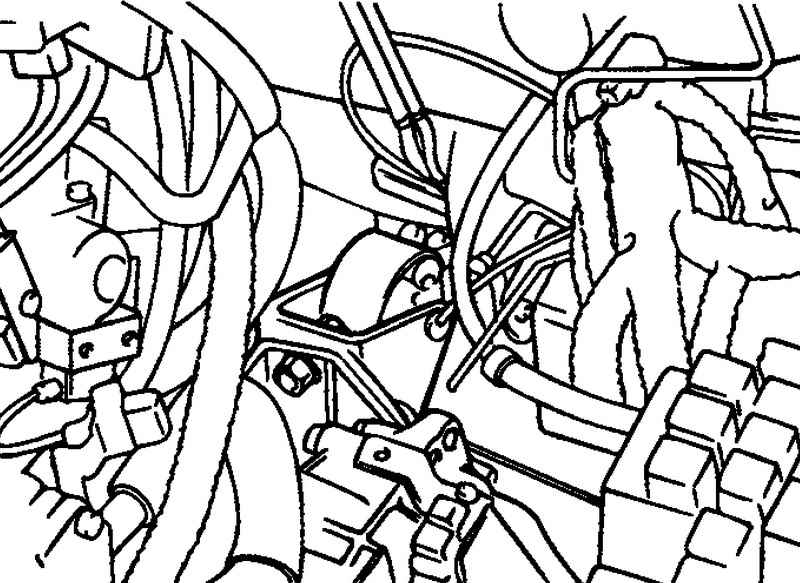

Рис. 2.229. Задняя опора двигателя

Отверните болт крепления подушки опоры.

Снимите с подрамника заднюю опору двигателя в сборе.
