1.6.5. Автоматическая коробка передач 4-х, 5 ступенчатая)

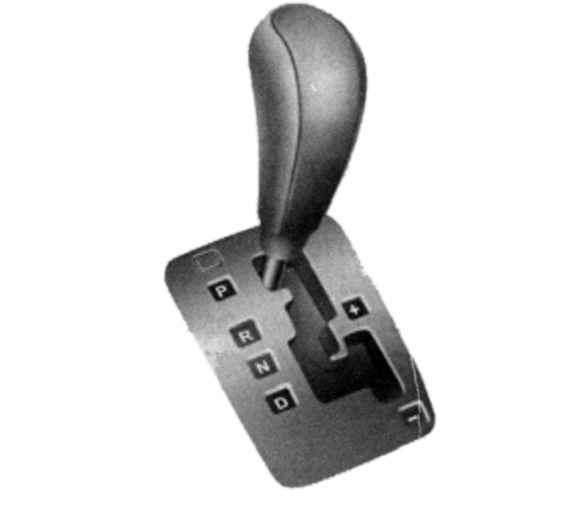

Рис. 1.182. Рычаг селектора автоматической коробки передач

Высокоэффективная автоматическая коробка передач имеет четыре передачи для движения вперед и одну передачу заднего хода. Переключение передач осуществляется автоматически в зависимости от положения селектора. Рычаг селектора имеет две прорези: основную прорезь и прорезь для ручного режима переключения.

В основной прорези для перемещения селектора коробки передач имеется четыре положения.

ПРИМЕЧАНИЕ Нажмите на педаль тормоза в процессе переключения коробки скоростей. Рычаг переключателя должен переключиться свободно. Во время обкатки автомобиля или сразу после подключения провода к клемме аккумуляторной батареи переключения передач могут происходить не так плавно. Это не означает неисправности в коробке передач. Переключение передач станет плавным после нескольких переключений в автоматическом режиме (электронным блоком управления автоматической коробкой передач).

ВНИМАНИЕ Во время движения автомобиля нельзя переводить рычаг селектора в положение «R» или «Р».

Контрольные лампы на щитке приборов предназначены для индикации положения селектора автоматической коробки передач, и одна из этих ламп загорается при повороте ключа зажигания в положение «ON» («Вкл.»). Когда селектор находится в положении «D» («Движение», основная передача) контрольная лампа включенной на данный момент передачи горит зеленым цветом.

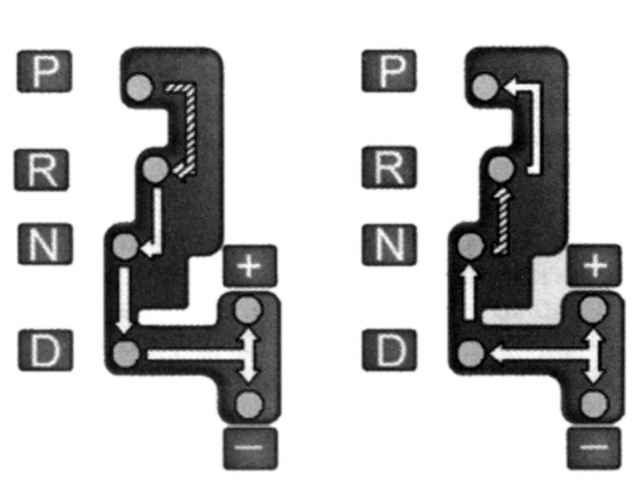

Рис. 1.183. Схема переключения рычага селектора автоматической коробки передач

«Р» – Стоянка.

Используйте это положение для удерживания автомобиля на месте во время стоянки или запуска двигателя. При парковке автомобиля включите стояночный тормоз и переведите селектор в положение «Р» («Стоянка»).

ВНИМАНИЕ Не перемещайте селектор в положение «Р» («Стоянка»), пока автомобиль не будет полностью остановлен. Пренебрежение этим правилом может привести к поломке автоматической коробки передач.

«R» – Задний ход.

Используйте это положение для движения задним ходом. Переводите рычаг селектора в положение «R» («Задний ход») только после полной остановки автомобиля.

«N» – Нейтральное положение.

В этом положении селектора автоматическая коробка передач отключена. В этом положении можно запустить двигатель, однако это не рекомендуется, кроме случаев, когда двигатель заглох во время движения

«D» – Движение.

Этот режим используется для движения, автоматически включается одна из четырех/пяти передач.

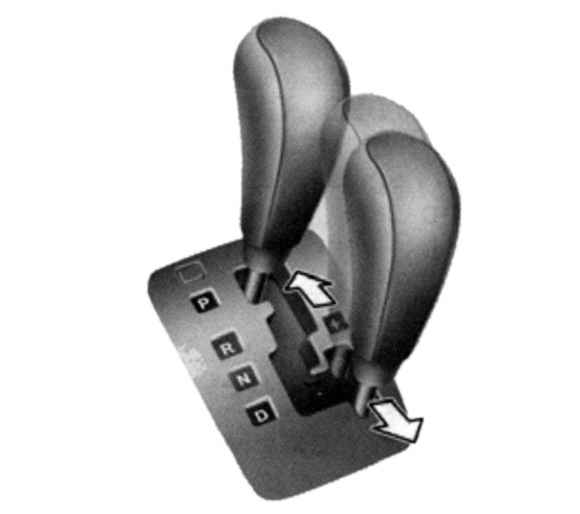

Рис. 1.184. Ручной режим переключения передач

Независимо от того, находится ли автомобиль в движении или неподвижен, переход в ручной режим переключения передач производится перемещением селектора автоматической коробки передач из положения «D» («Движение») в прорезь ручного выбора передач. чтобы вернуться в режим «D», необходимо перевести селектор обратно в основную прорезь. В ручном режиме переключения передач возможно быстрое переключение последних путем перемещения селектора назад или вперед. В отличие от механической коробки передач, ручной режим («Sports mode») позволяет производить переключение передач при нажатой педали акселератора.

ВВЕРХ (+): переместите селектор вперед один раз, при этом будет включена повышающая передача.

ВНИЗ (–): переместите селектор назад один раз, при этом будет включена понижающая передача.

ПЕРЕХОД ЧЕРЕЗ ПЕРЕДАЧУ: быстрое двукратное перемещение селектора позволяет при переключении пропустить одну передачу, то есть перейти с 1-й передачи на 3-ю, или с 3-й на 1-ю.

ВНИМАНИЕ В ручном режиме не происходит автоматического переключения на повышающую передачу. Водитель должен сам включить повышающую передачу в соответствии с дорожными условиями и при этом-следить за тем, чтобы частота вращения коленчатого вала двигателя не превысила максимально допустимое значение (стрелка тахометра должна находиться ниже красной зоны). С целью защиты двигателя переключение коробки передач происходит вверх автоматически при достижении оборотами двигателя красной зоны. Быстрое двукратное перемещение селектора назад (Вниз) позволяет при переключении пропустить одну передачу, то есть перейти с 3-й передачи на 1-ю, с 4-й на 2-ю или с 5-й на 3-ю. Поскольку резкое торможение двигателем и/или быстрый разгон может вызвать потерю сцепления колеса с дорожным покрытием, переход на понижающую передачу следует выполнять осторожно, в соответствии со скоростью автомобиля. В ручном режиме переключения можно выбрать только одну из четырех/ пяти передач переднего хода. Для движения автомобиля задним ходом или на стоянке переместите селектор в положение «R» («Задний ход») или «Р» («Стоянка») соответственно.

В ручном режиме переключения при снижении скорости автомобиля переход на пониженные передачи происходит автоматически. Когда автомобиль останавливается, автоматически включается 1-я передача.

Чтобы обеспечить требуемые динамические характеристики автомобиля и безопасность, система может не выполнить некоторые переключения передач при перемещении селектора.

При трогании на скользкой дороге переместите селектор автоматической коробки передач вперед в положение «+» (Вверх). При этом происходит включение 2-й передачи, что облегчает трогание на скользкой дороге. Перемещение селектора в положение «–» (Вниз) производит переключение на 1-ю передачу.

Для обеспечения плавной и безопасной работы перед тем как перевести селектор из положения «Р» (Стоянка) или «N» (Нейтральное положение) в положение передачи заднего хода, полностью выжмите педаль тормоза.

Чтобы переместить селектор из положения «Р» («Стоянка») в любое другое положение, ключ зажигания должен находиться в положении «ON» («Вкл.») и педаль тормоза должна быть полностью нажата.

Перевести селектор из положений «R» («Задний ход»), «N» (Нейтральное положение), «D» («Движение», основная передача) в положение «Р» («Стоянка») можно всегда. При этом автомобиль должен быть полностью остановлен, чтобы не повредить коробку передач.

ВНИМАНИЕ Во время движения автомобиля нельзя переводить рычаг селектора в положение «R» или «Р». Не нажимайте на педаль акселератора, когда коробка передач находится в режиме передачи заднего хода или одной из передач для движения вперед при нажатой педали тормоза. Всегда нажимайте на педаль тормоза при переводе селектора из положений «Р» («Стоянка») или «N» (Нейтральное положение) в положения «R» («Задний ход») или «D» («Движение», основная передача). Не используйте положение «Р» («Стоянка») вместо стояночного тормоза. Даже когда ненадолго покидаете автомобиль, всегда включайте стояночный тормоз, переводите селектор в положение «Р» («Стоянка») и выключайте зажигание. Никогда не оставляйте автомобиль без присмотра с работающим двигателем. При трогании с места на крутом подъеме автомобиль может покатиться назад, чтобы этого не произошло, при трогании с места в спортивном режиме переведите селектор в положение «2». Регулярно проверяйте уровень жидкости в автоматической коробке передач и добавляйте жидкость при необходимости.

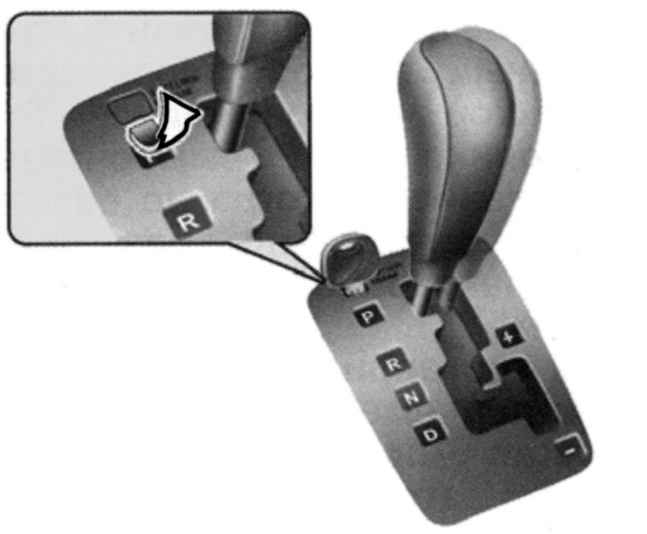

Рис. 1.185. Разблокировка селектора АКПП

Если селектор АКПП не переводится из положения «Р» («Стоянка») в любое другое положение, когда полностью нажата педаль тормоза и ключ в замке зажигания переведен в положение «ON», выполните следующее. Снимите крышку на консоли и тонким предметом, например, плоской отверткой, нажмите на кнопку разблокировки селектора. Затем, нажав педаль тормоза, переведите селектор в желаемое положение. Кнопка разблокировки селектора автоматически перейдет в исходное положение после перевода коробки передач из положения «Р» (парковка). После чего установите крышку на консоли на свое место.

Не переводите селектор из положения «N» или «Р» в любое другое положение при нажатой педали акселератора.

Во время движения автомобиля нельзя переводить рычаг селектора в положение «Р».

Перед тем как перевести селектор в положение «R», убедитесь, что автомобиль полностью остановлен.

Не катитесь под уклон на нейтральной передаче. Это очень опасно. Всегда держите передачу включенной во время движения автомобиля.

Не имейте привычку вождения, при которой приходится резко тормозить. Это ведет к перегреву тормозов и потере эффективности их работы. На затяжных спусках для предотвращения перегрева тормозов следует применять торможение двигателем (включая пониженные передачи).

При включении пониженной передачи слегка притормозите автомобиль. В противном случае пониженная передача может не включиться.

Всегда используйте стояночный тормоз. Не полагайтесь на перевод селектора в положение «Р» для предотвращения движения автомобиля.

Будьте особенно осторожны при движении по скользкой дороге. Будьте особенно аккуратны во время торможения, ускорения и переключения передач. На скользкой дороге резкое изменение скорости автомобиля может привести к потере сцепления колес автомобиля с дорогой и потере контроля над автомобилем.

Оптимальным стилем экономичный езды, наиболее эффективно использующим эксплуатационные характеристики двигателя, является стиль, при котором водитель слабо нажимает и отпускает педаль акселератора.
