16.10. Панель приборов

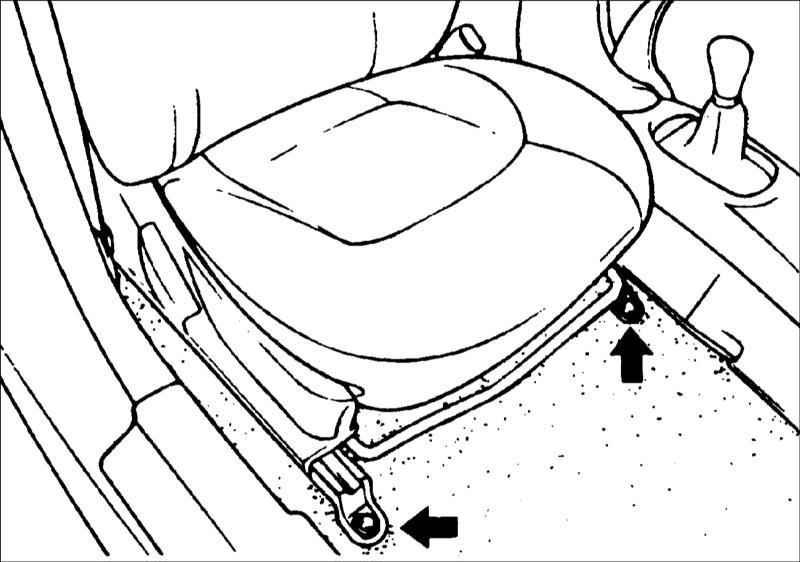

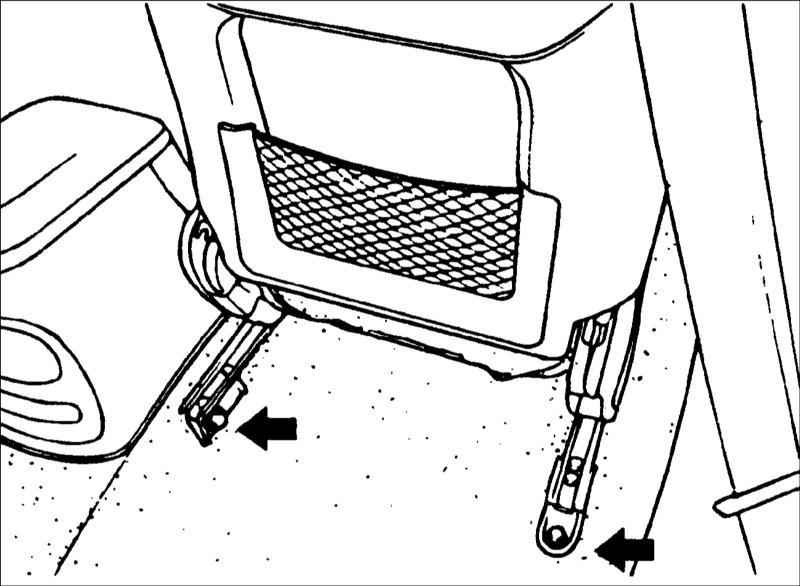

2. Отсоедините разъемы от передних сидений, затем снимите передние сидения.

При снятии передних сидений не повредите обивку салона автомобиля.

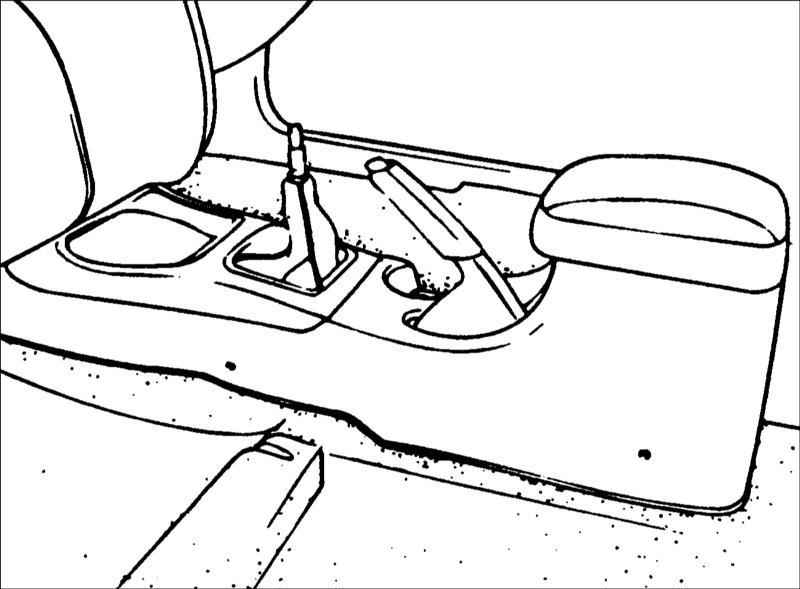

3. После снятия ручки с рычага переключения передач, лезвием плоской отвертки снимите верхнюю крышку консоли.

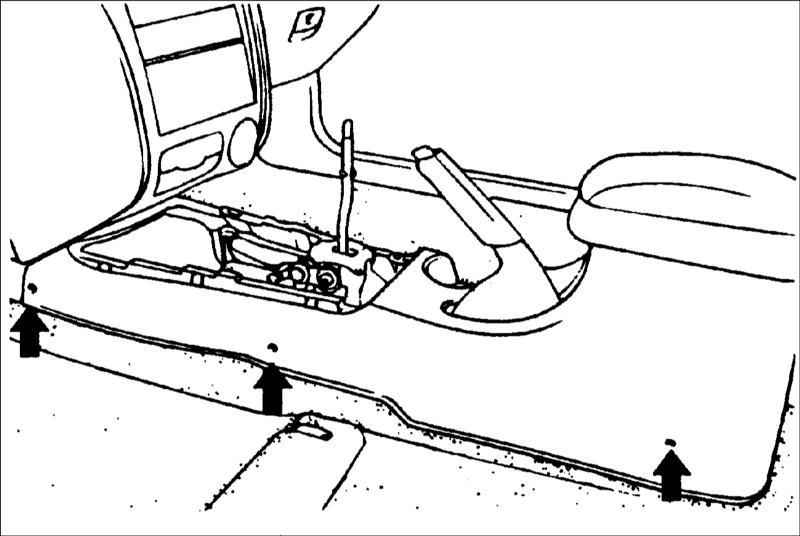

4. Выверните винты и снимите консоль пола.

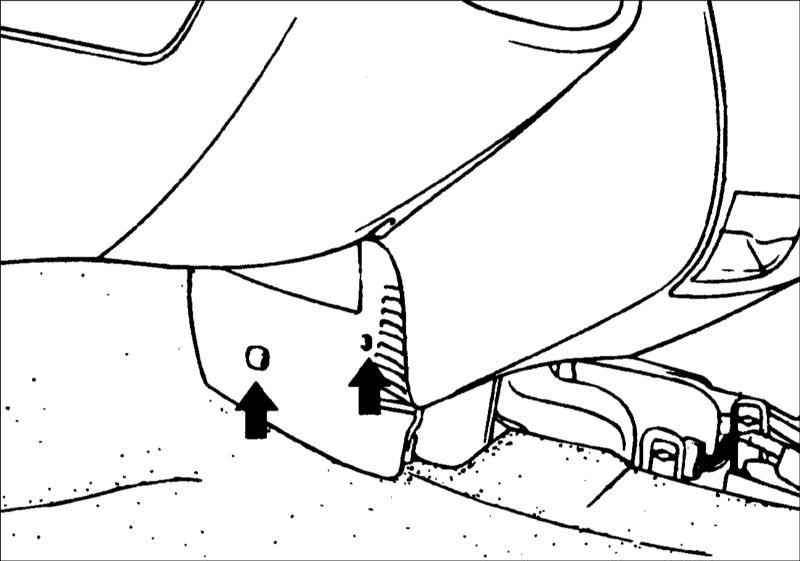

5. Снимите боковые крышки с консоли пола.

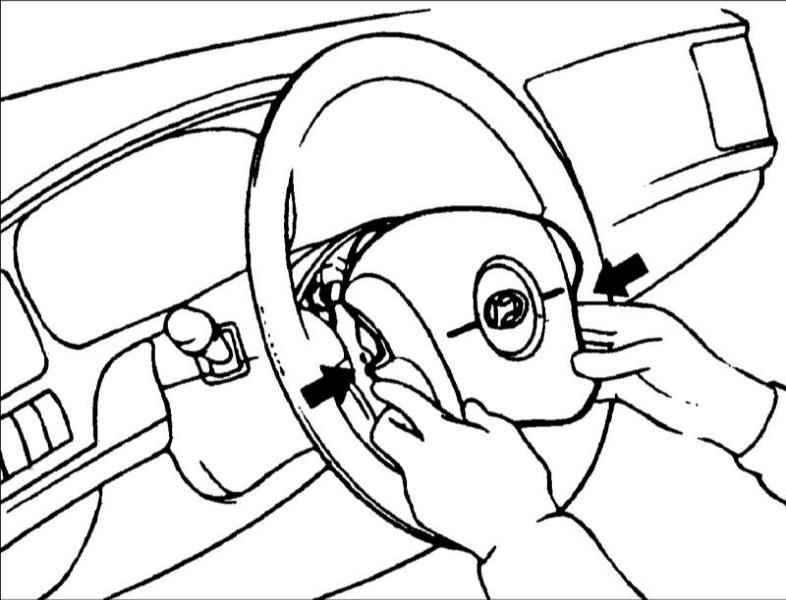

6. Снимите подушку безопасности водителя.

Для снятия подушки безопасности смотрите соответствующее описание.

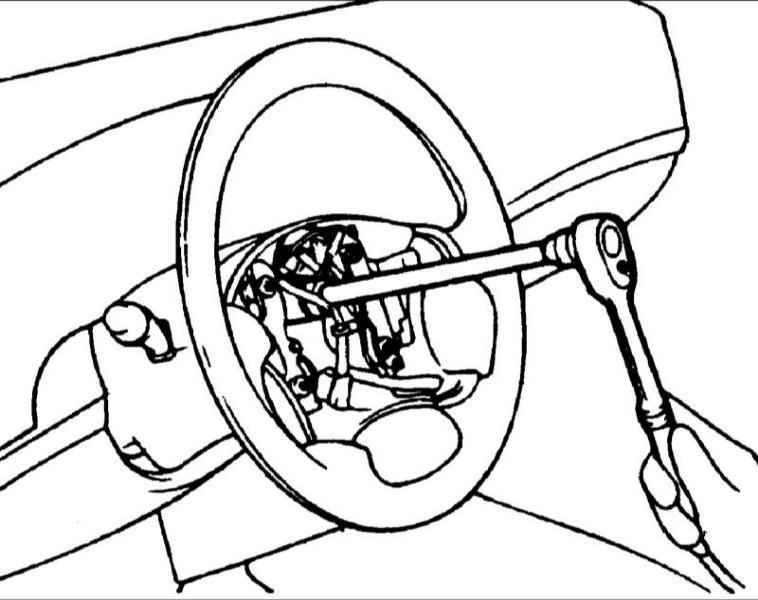

7. Снимите рулевое колесо.

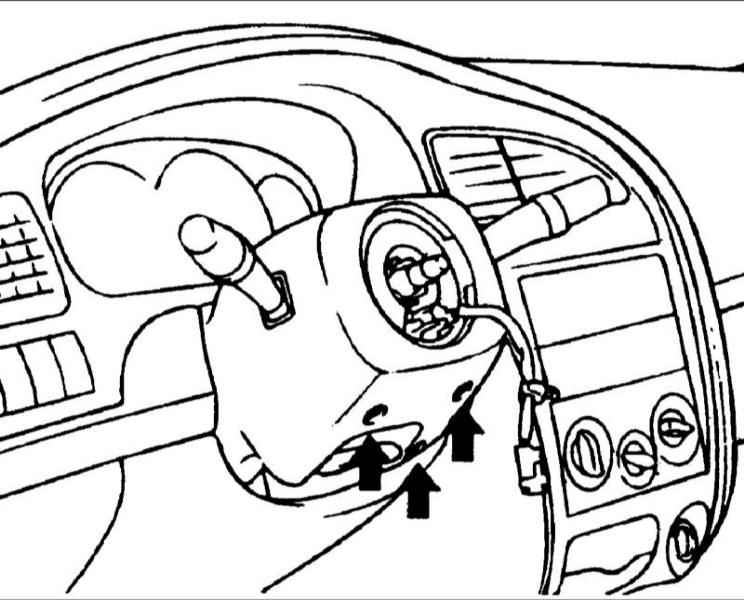

8. Выверните винты крепления нижнего кожуха рулевой колонки и снимите его.

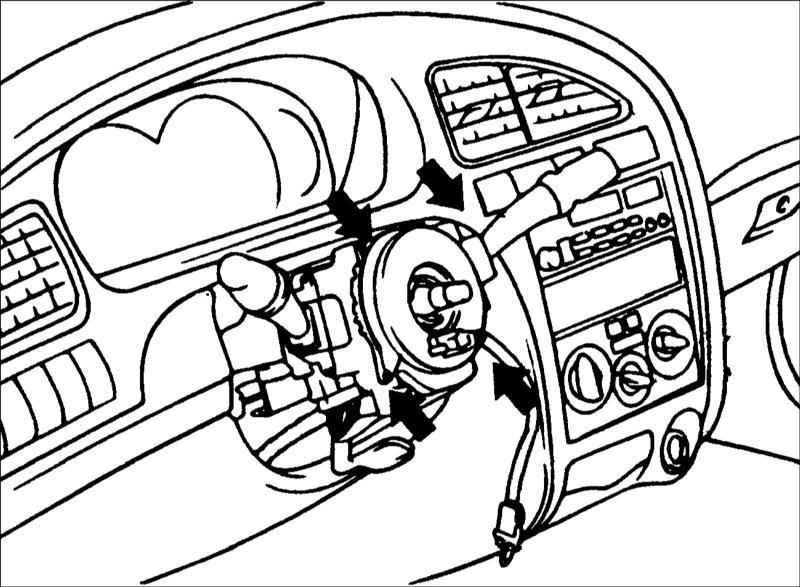

9. Снимите спиральную пружину подушки безопасности водителя.

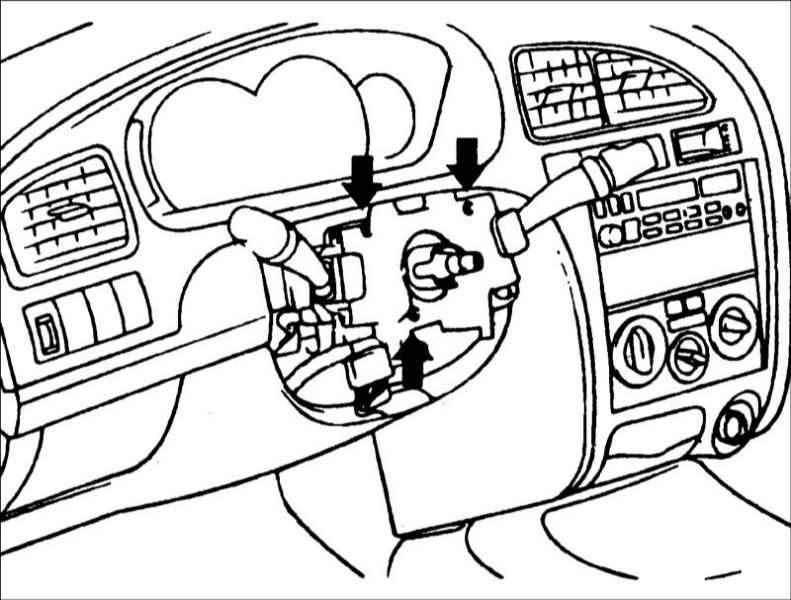

10. Отсоедините разъем и снимите многофункциональный переключатель.

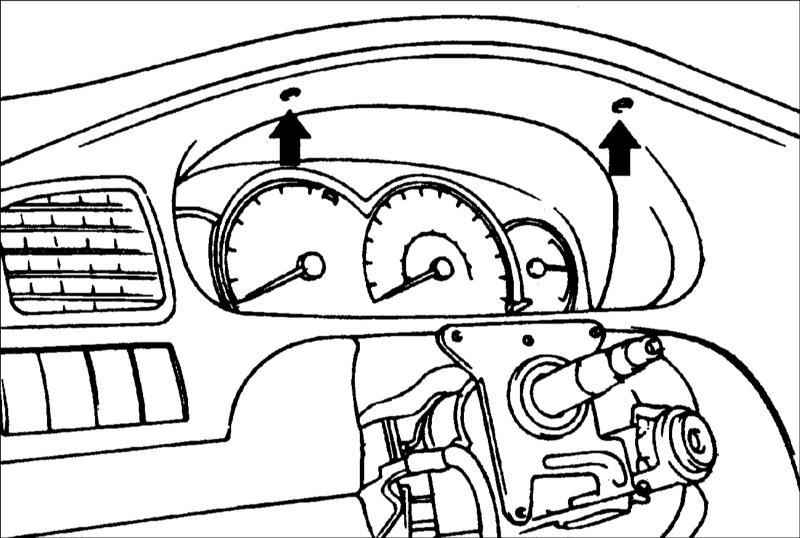

11. Выверните винты крепления комбинации приборов.

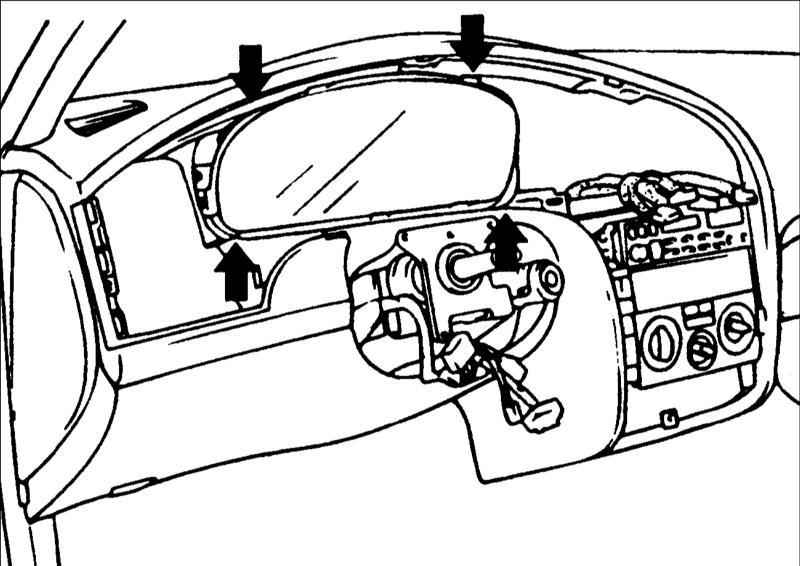

12. Снимите пепельницу, затем выверните винты крепления комбинации приборов и снимите ее.

13. Отсоедините разъемы от комбинации приборов.

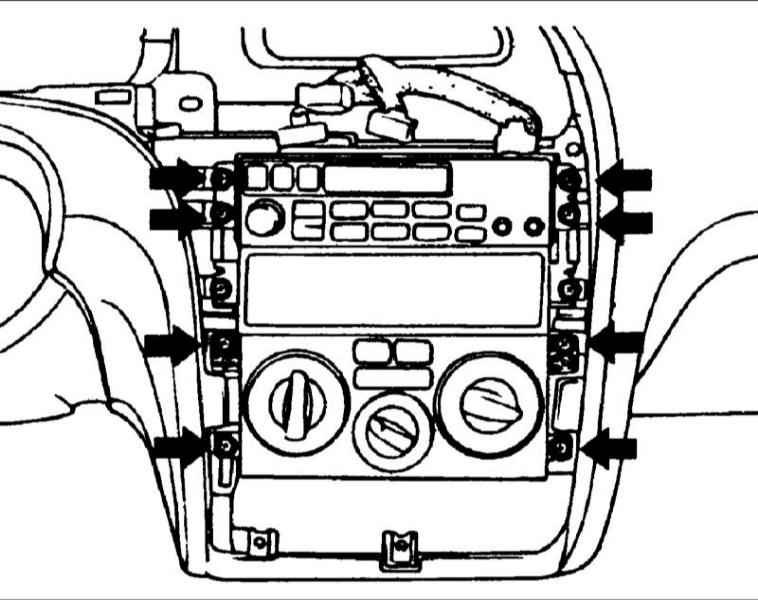

15. Снимите радиоприемник и панель управления кондиционером.

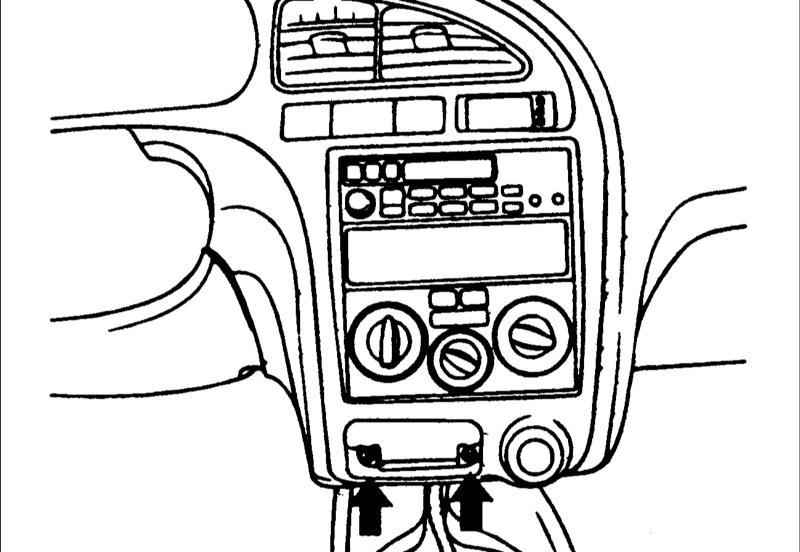

16. Выверните винты крепления нижней декоративной панели, расположенной под панелью приборов.

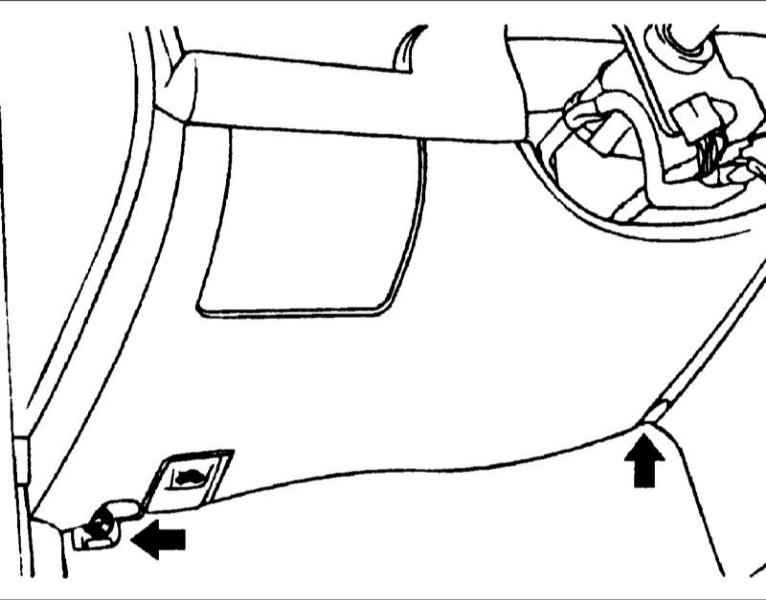

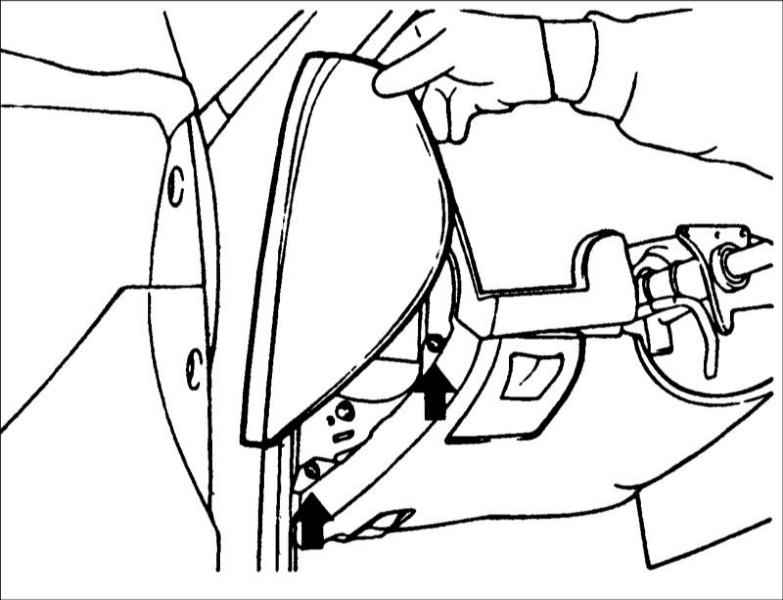

17. Выверните винты крепления боковой декоративной панели и снимите ее с панели приборов.

18. Снимите кронштейн поддержки панели приборов со стороны водителя.

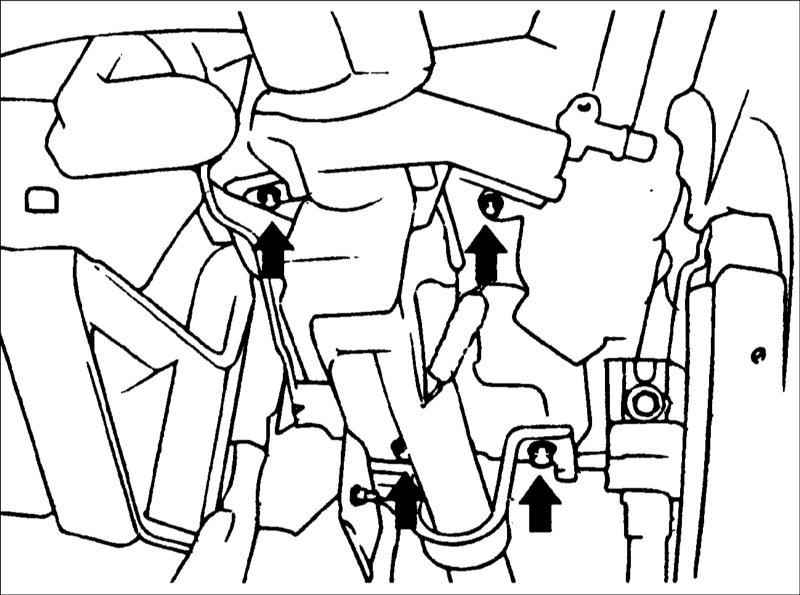

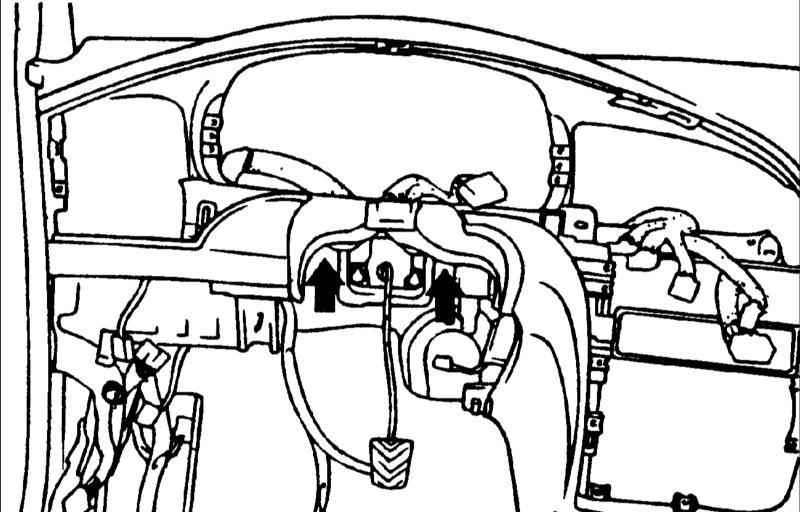

19. Выверните болты крепления рулевой колонки и снимите ее.

20. Снимите обивку с передней двери и нижнюю отделку передней стойки.

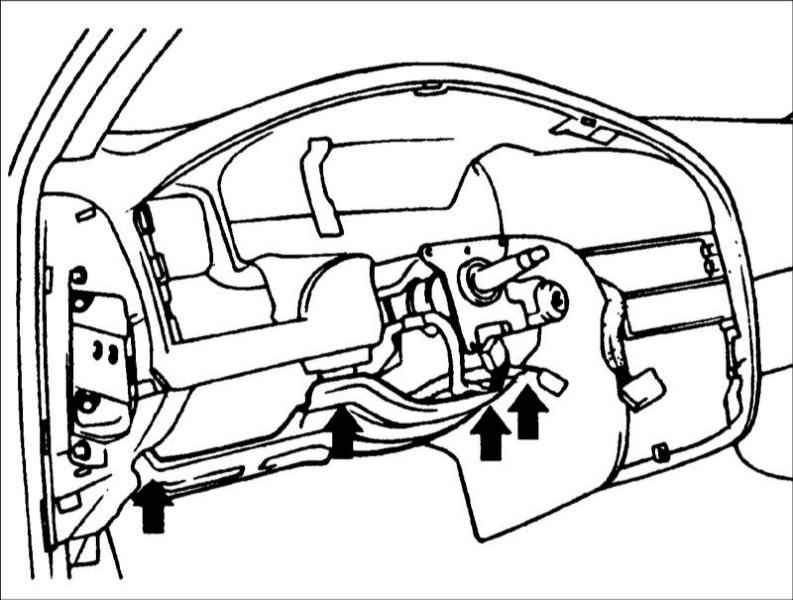

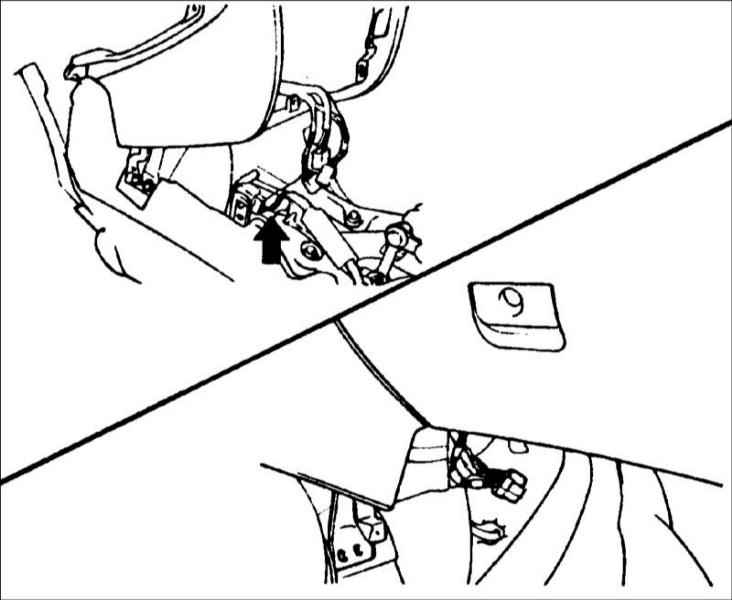

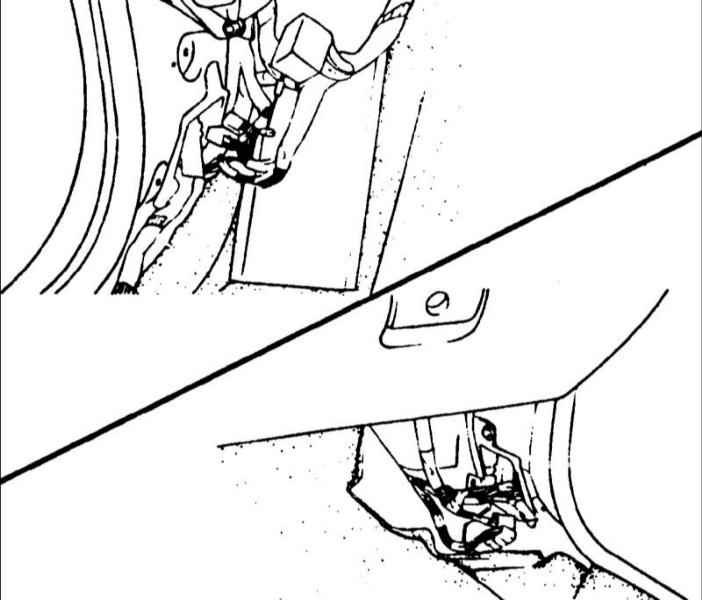

21. Отсоедините разъемы от панели приборов.

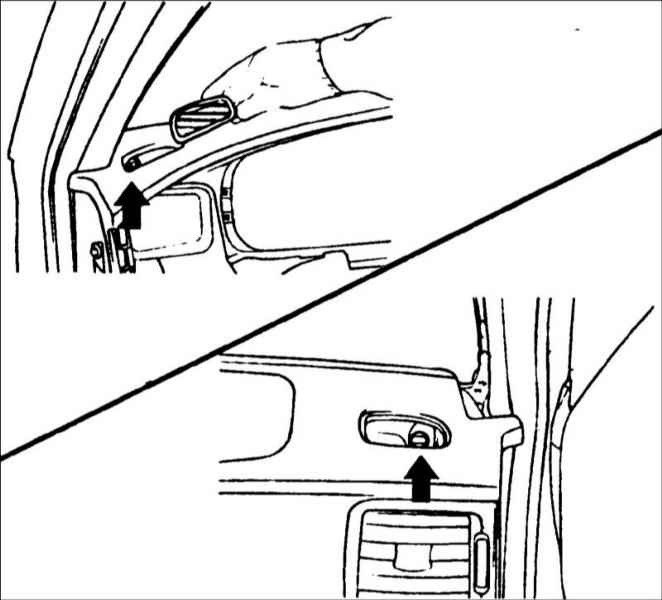

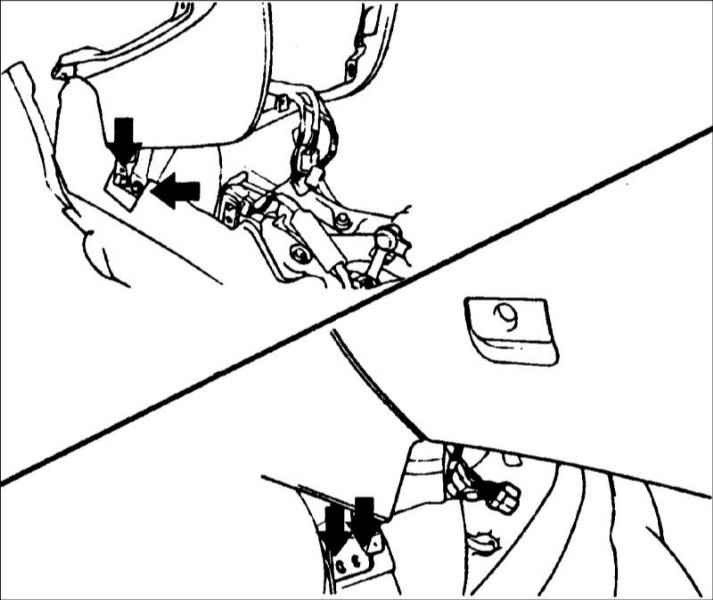

22. Снимите решетку отопителя и выверните болты крепления панели приборов.

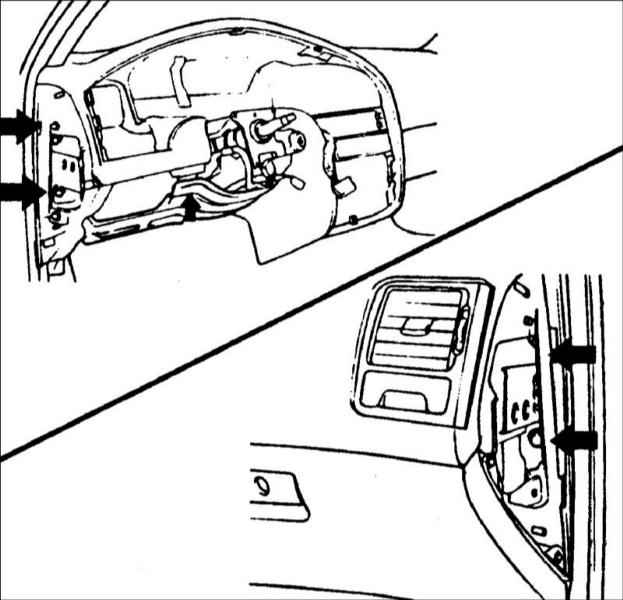

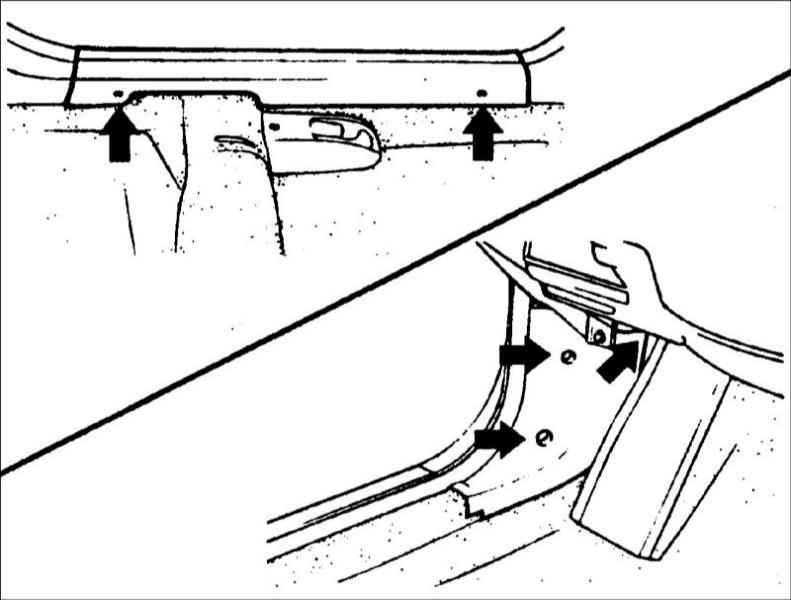

23. Снимите боковые крышки с нижней части панели приборов и выверните болты крепления панели приборов.

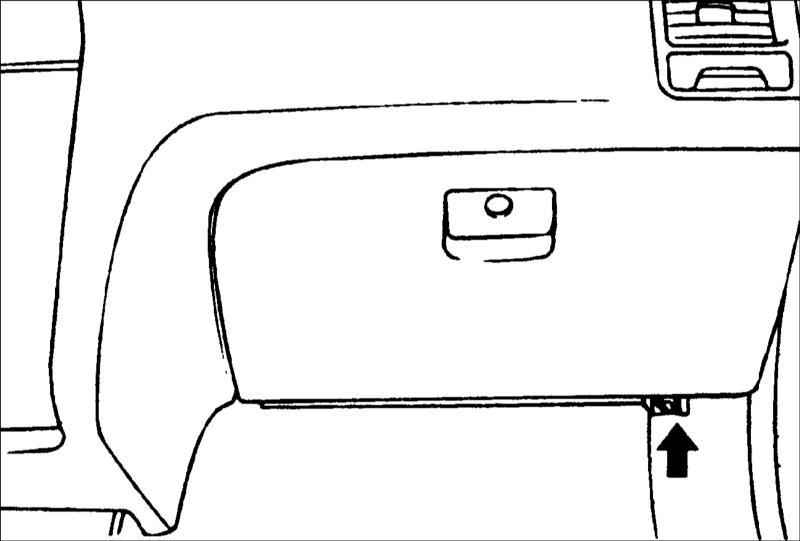

24. Выверните болты крепления панели приборов к центральному кронштейну и вещевому ящику.

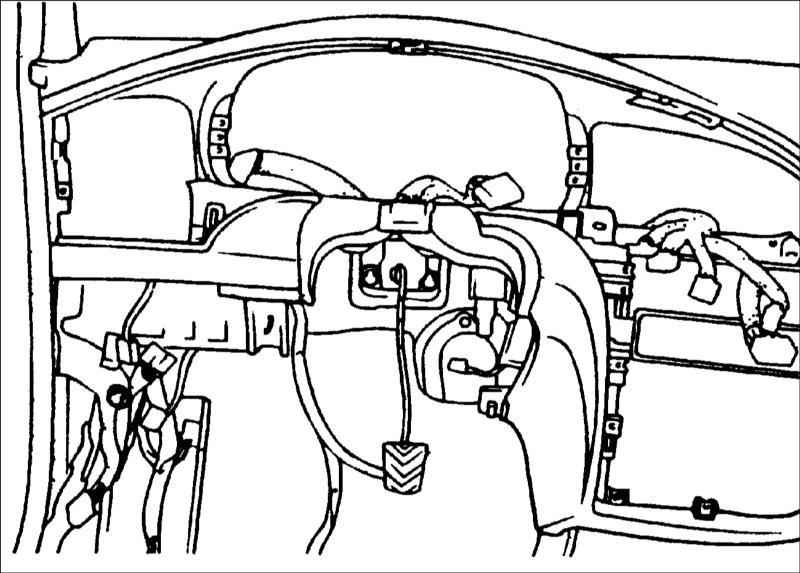

25. Выверните остальные болты крепления панели приборов.

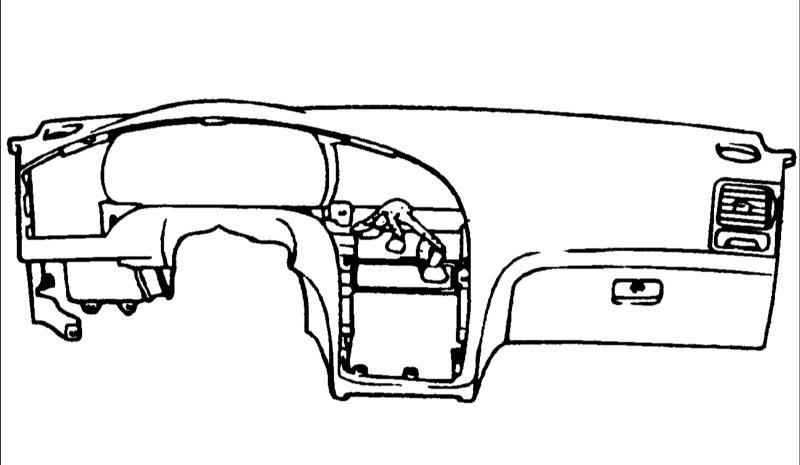

26. Снимите панель приборов.
