15.16. Стояночный тормоз
Снятие
|
|
- Снимите заднюю консоль.
|

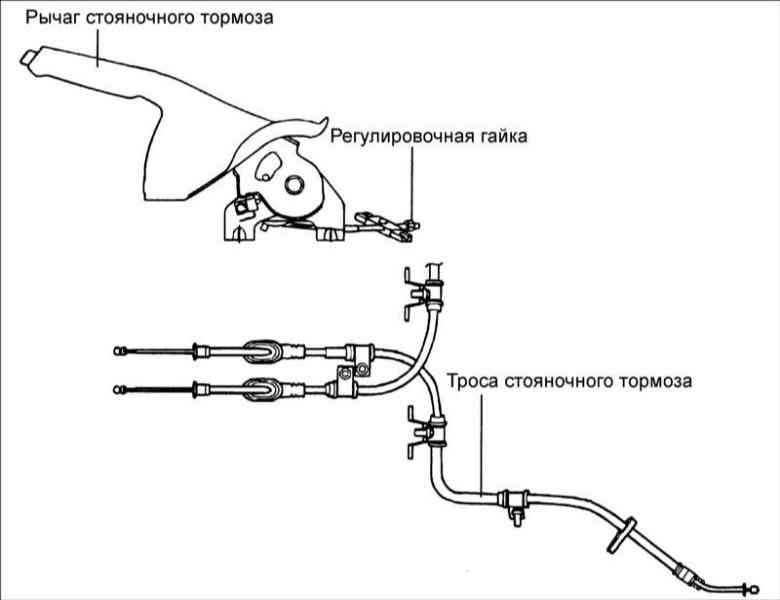

- Отверните регулировочную гайку и отсоедините трос стояночного тормоза.
|
- Снимите выключатель стояночного тормоза.
- Снимите узел рычага стояночного тормоза.
- Снимите колесо.
- Снимите тормозной барабан.
- Снимите тормозные колодки.
|

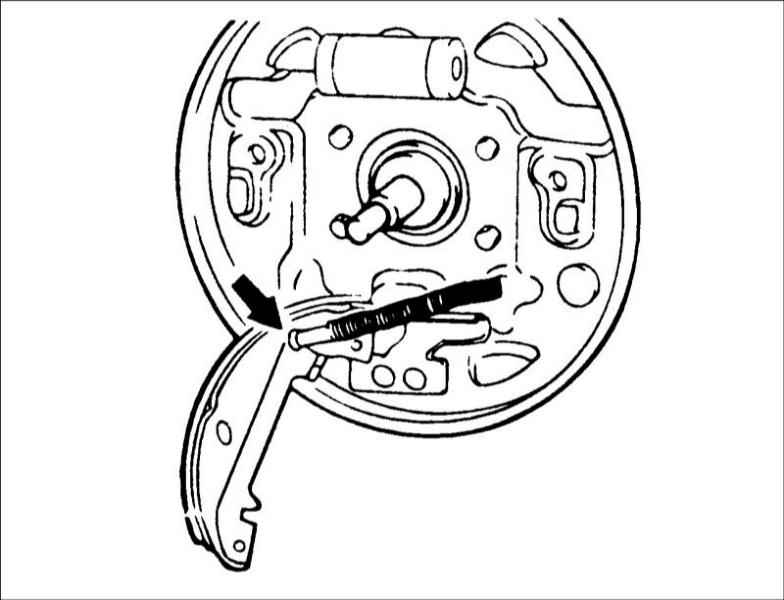

- Отсоедините трос стояночного тормоза от рычага на тормозной колодке.
|
|

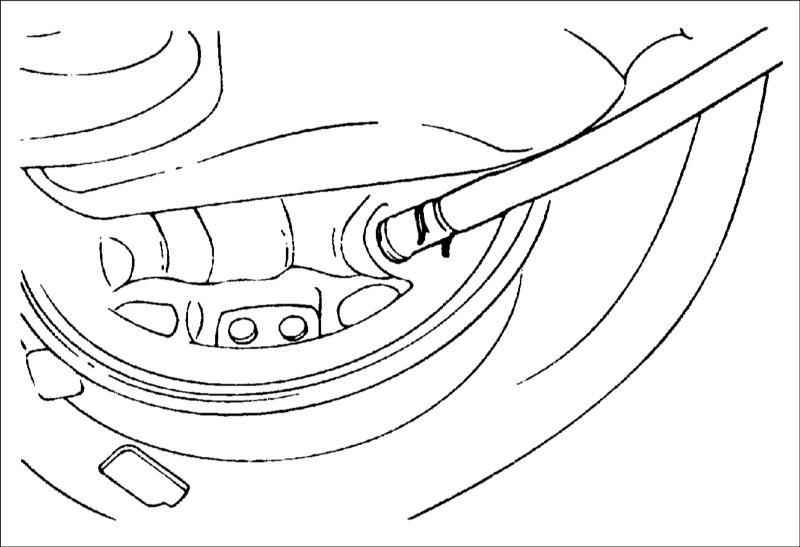

- Снимите зажим, крепящий оболочку троса стояночного тормоза к тормозному щиту.
|
|

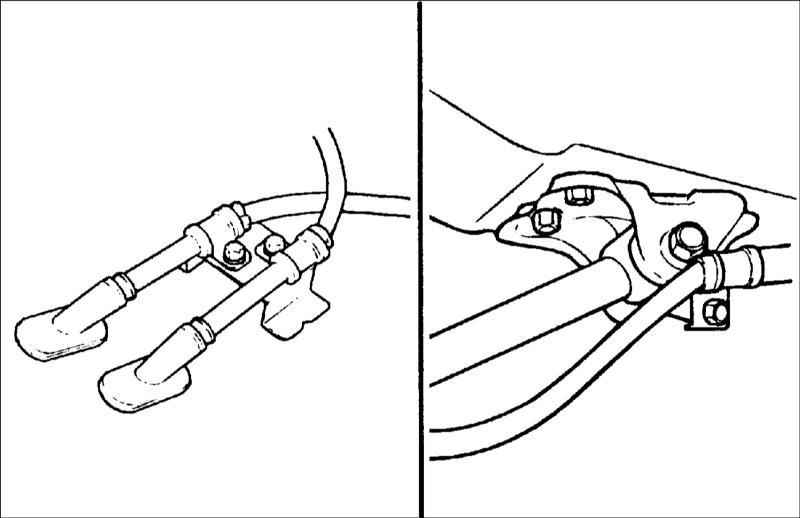

- Ослабьте зажимы крепления троса стояночного тормоза и снимите его с автомобиля.
|
|
|
Проверка
|
|
- Проверьте действие выключателя стояночного тормоза.
- Проверьте храповик рычага стояночного тормоза на отсутствие износа.
- Проверьте трос стояночного тормоза на отсутствие износа или повреждений.
|
|
Установка
|
|
|

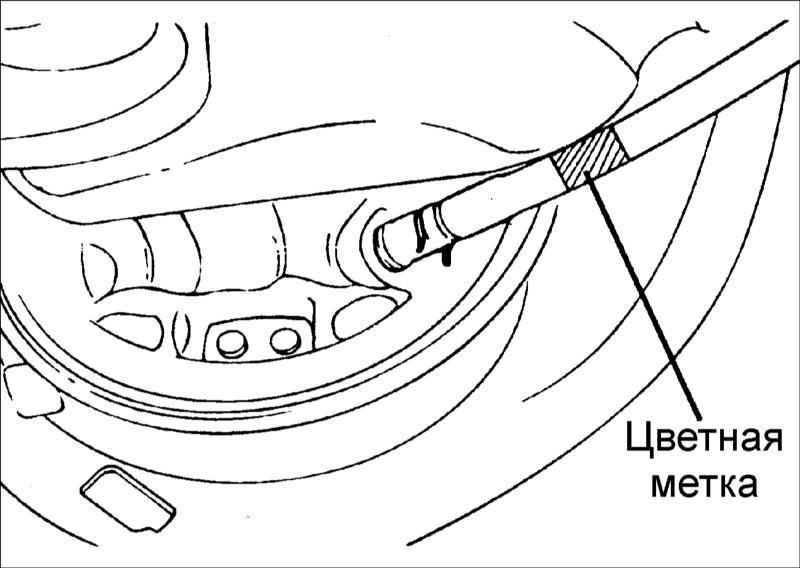

- Проверьте наличие маркировки на левом и правом тросах стояночного тормоза и установите их на свои места.
|
Идентификационный цвет:
Левая сторона: Красный цвет
Правая сторона: Желтый цвет
|

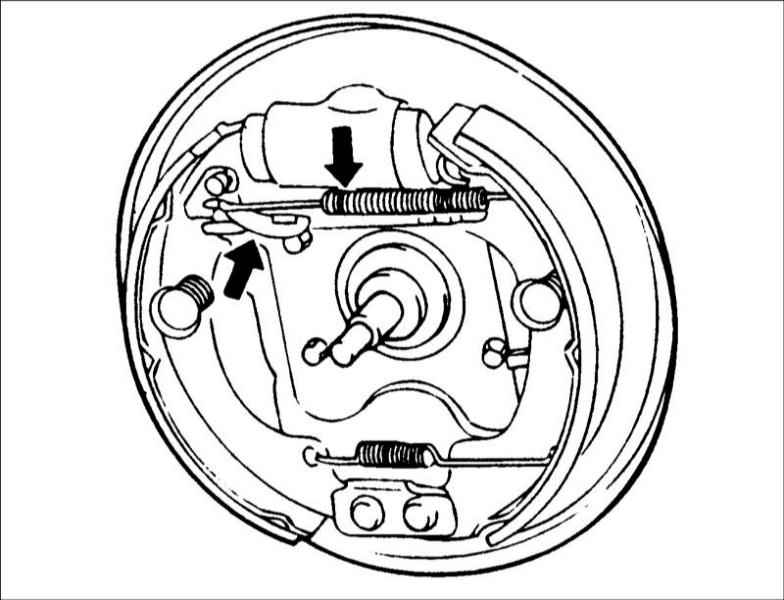

- Переместите рычаг стояночного тормоза на тормозной колодке полностью назад и установите пружины.
|
|

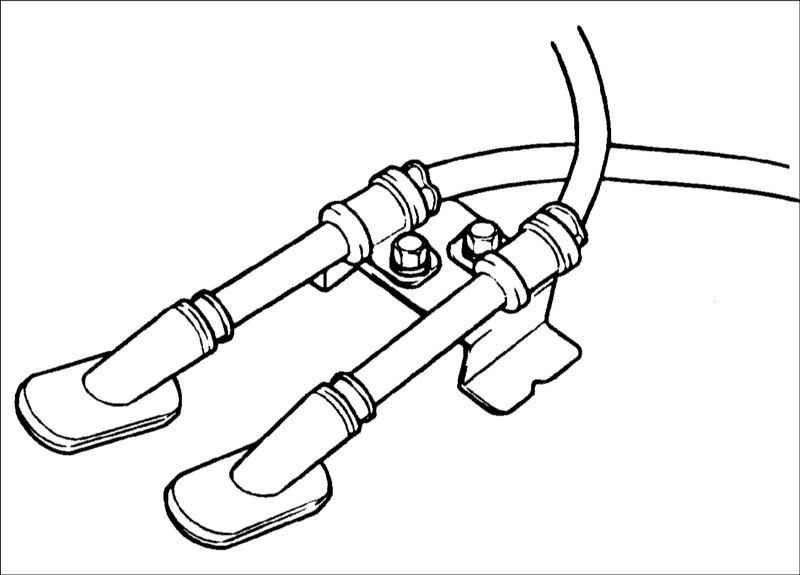

- Установите трос стояночного тормоза в направлении, показанном на рисунке.
|
- Смажьте рекомендованной смазкой храповик и собачку храповика рычага стояночного тормоза.
Рекомендованный смазочный материал: SAE J310, NLGI №2.
- После установки компенсатора отрегулируйте ход рычага стояночного тормоза.
|
После расположения компенсатора на расстоянии 40 мм от рычага, вручную натяните тросы и наверните регулировочную гайку в положение, при котором ход рычага стояночного тормоза будет равен 8 щелчкам.
|
|
|
|
