7.9.3. Проверка форсунки, снятой с двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

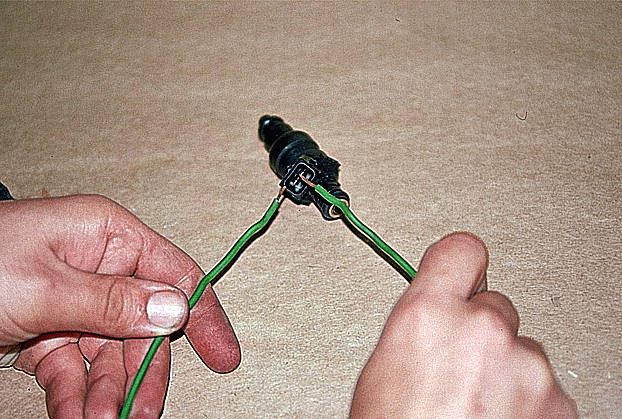

При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышан отчетливый щелчок.

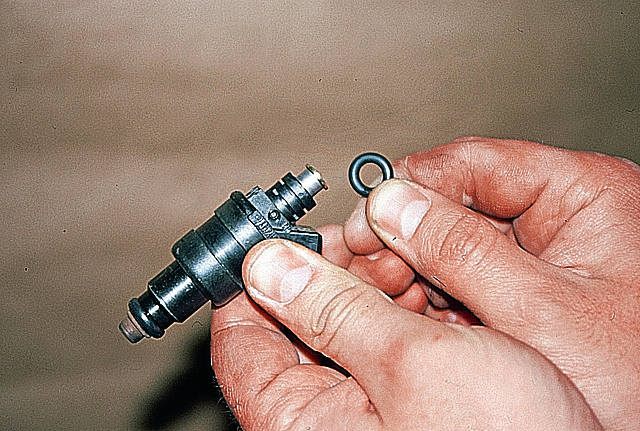

Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

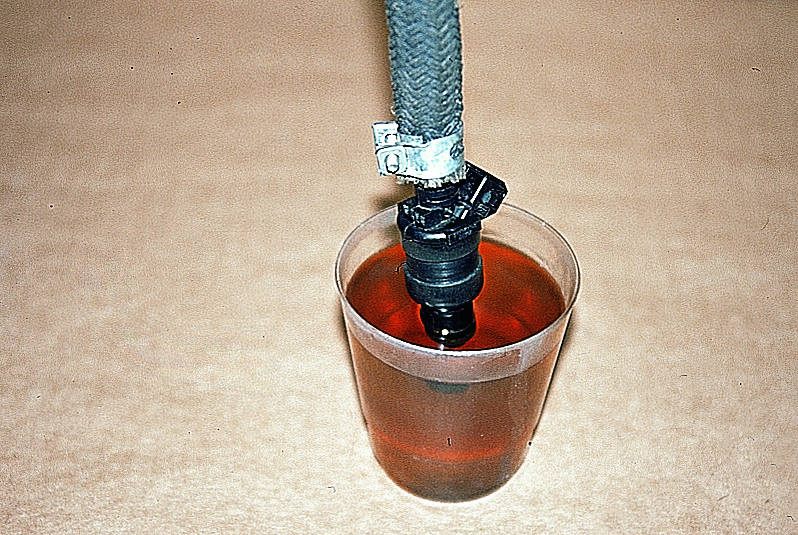

Опустив распылитель форсунки в керосин, подаем на нее воздух под давлением 3 кгс/см2.

У исправной форсунки воздух не должен проходить через распылитель.
Проверяем качество распыливания форсункой топлива, для чего:

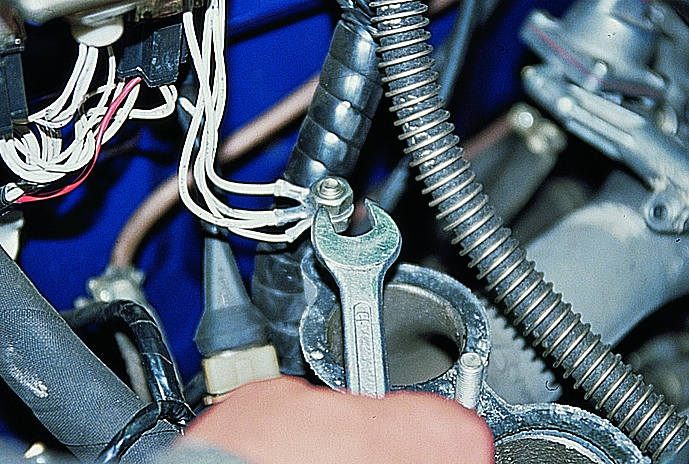

Подсоединяем провода “массы”, которые были сняты со шпилек впускного коллектора во время снятия форсунок.

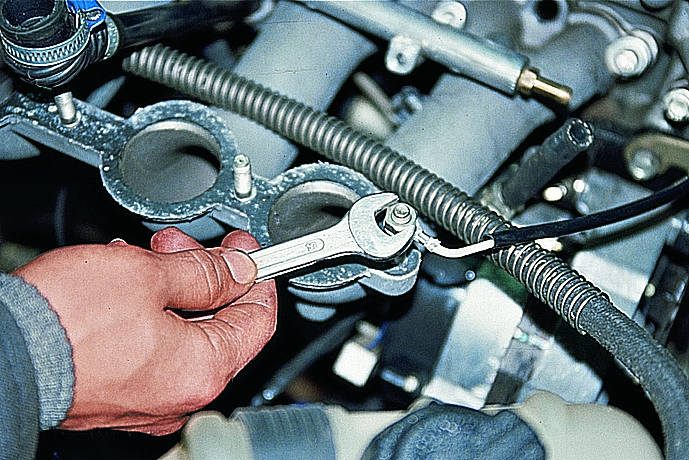

Затянув гайки ключом “на 13”, обеспечиваем надежный контакт с “массой”.

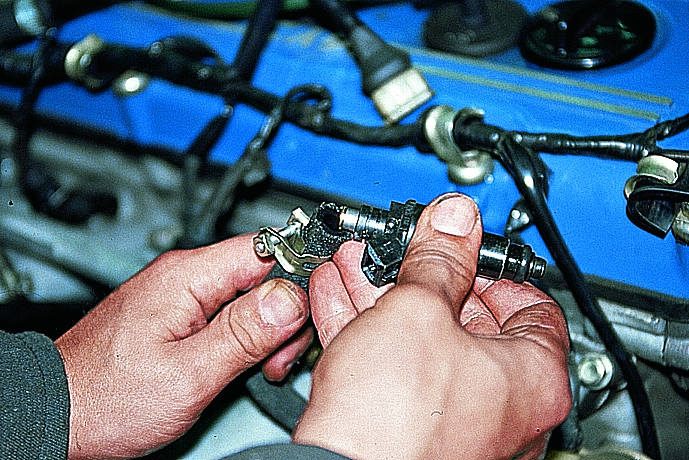

Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут.

Подсоединяем к выводам форсунки два провода длиной не менее 1 метра.

ВНИМАНИЕ! При этом соблюдайте меры пожарной безопасности.

Убедившись, что зажигание выключено, подсоединяем “минусовую” клемму аккумуляторной батареи.
Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание. Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи.

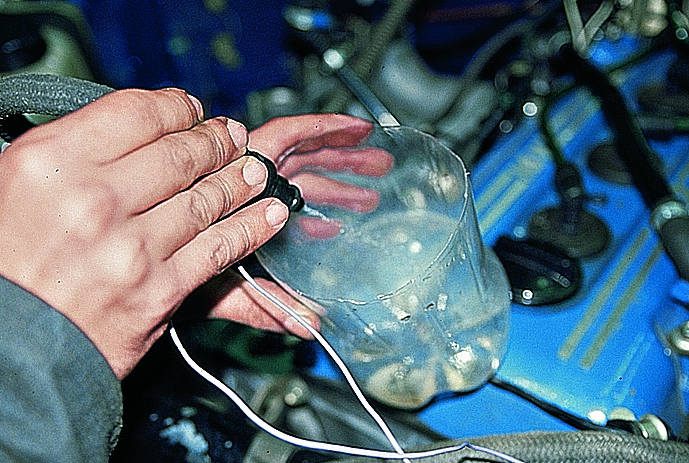

Форсунка должна выдать конический факел тонко распыленного топлива.

Если форсунка не сработала, поменяйте полярность проводов.

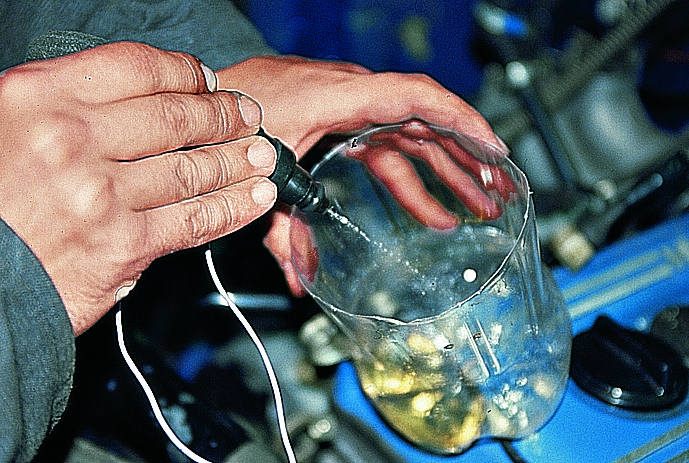

Сбрасываем давление в топливопроводе, подав на форсунку напряжение. Бензин сливаем в подходящую емкость.

Неисправную форсунку заменяем.
