| Снятие головки блока цилиндров требуется при замене прокладки
головки, ремонте механизма гидрораспределения и при разборке двигателя.
Перед снятием головки блока последовательно выполняем операции,
изложенные в разделе Замена распределительных
валов и Снятие выпускного
коллектора.
|
Шестигранным ключом “на 12” ослабляем затяжку десяти болтов крепления головки блока, после чего отворачиваем их полностью и вынимаем.
|
|

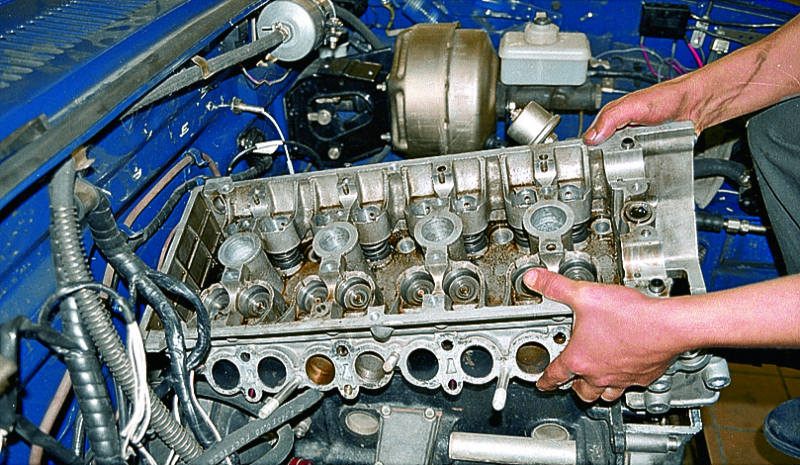

Снимаем головку блока...
|
|

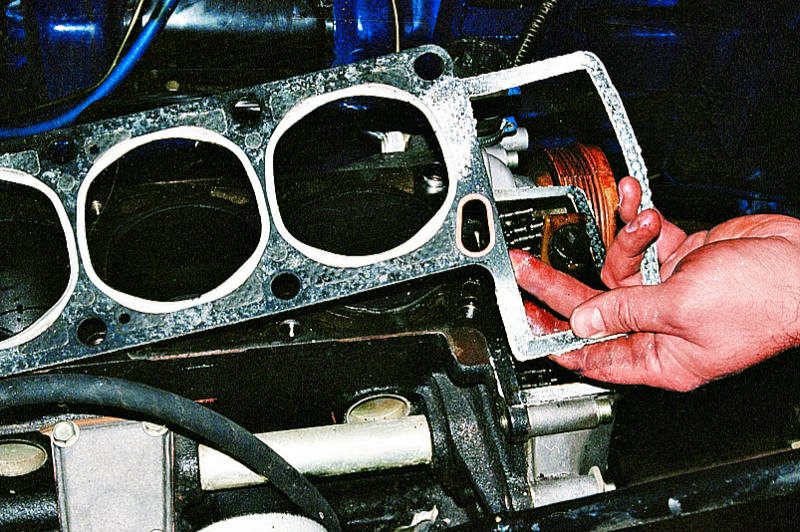

...и ее прокладку.
|
Сопрягаемые поверхности головки и блока цилиндров тщательно очищаем от нагара, остатков старой прокладки и герметика.
Устанавливаем головку блока в обратной последовательности. Опуская ее на блок, следим за тем, чтобы она “села” на установочные втулки. Прокладку головки натираем графитом, а на участке контакта с передней крышкой блока покрываем с обеих сторон термостойким клеем-герметиком.
Болты крепления головки блока затягиваем динамометрическим ключом в два этапа, смазав резьбу моторным маслом и соблюдая последовательность их затяжки (см. рис.). Предварительно затягиваем их моментом 5 кгс•м и окончательно – 14 кгс•м.
|

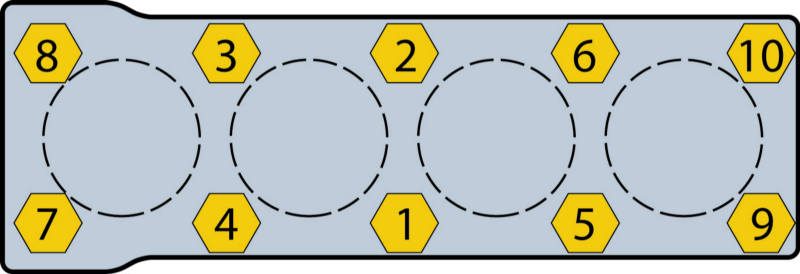

Порядок затяжки болтов крепления головки блока цилиндров.
|
|
