5.6. Система экономайзера принудительного холостого хода (ЭПХХ)

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу.

Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора).

Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин ^-1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода.

Когда обороты двигателя падают примерно до 1300 мин ^-1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением.

На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления.

Снятие и проверка электромагнитного клапан

ПОРЯДОК ВЫПОЛНЕНИЯ

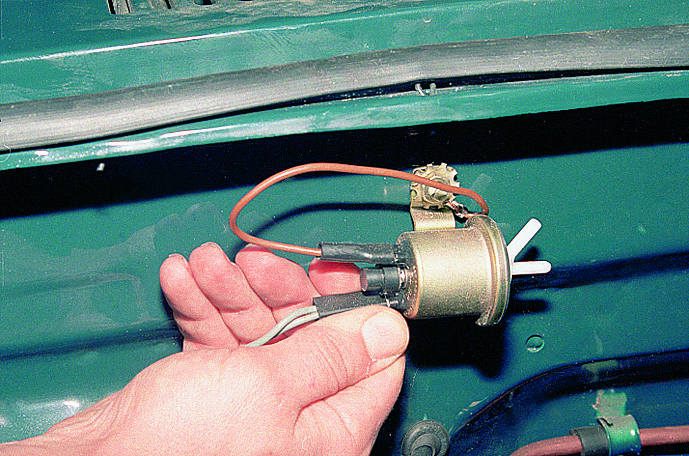

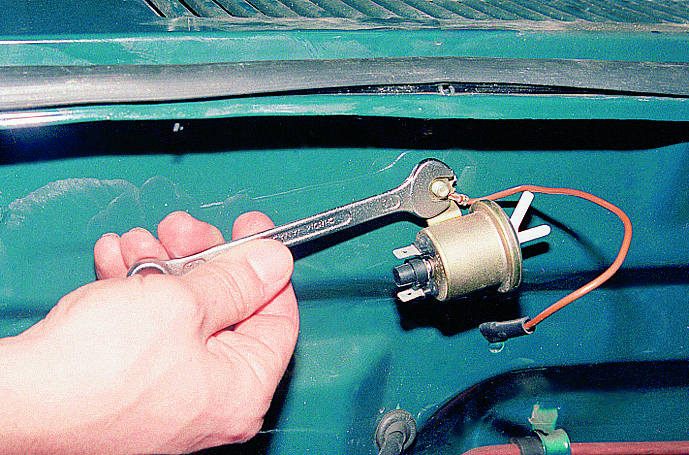

Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение. При выключенном зажигании отсоединяем провода. Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода. Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку. Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора.

Проверка и замена блока управления системой ЭПХХ

ПОРЯДОК ВЫПОЛНЕНИЯ

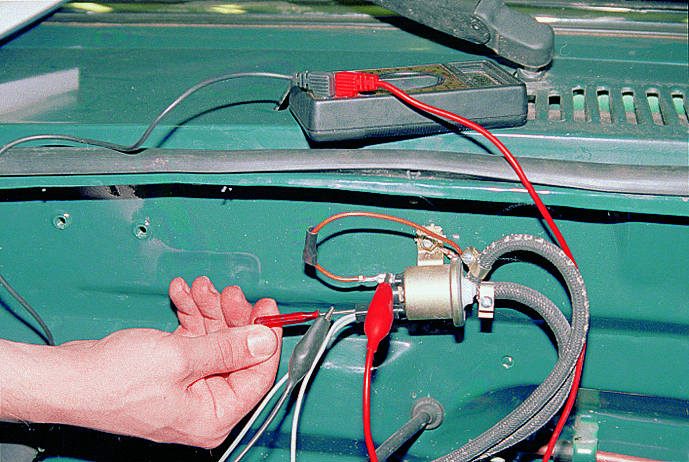

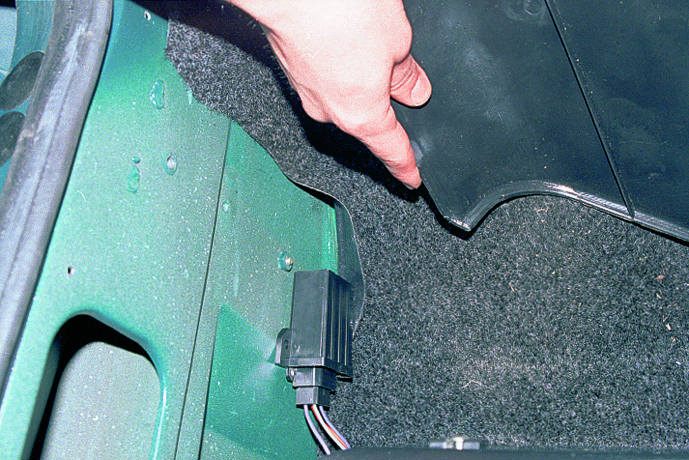

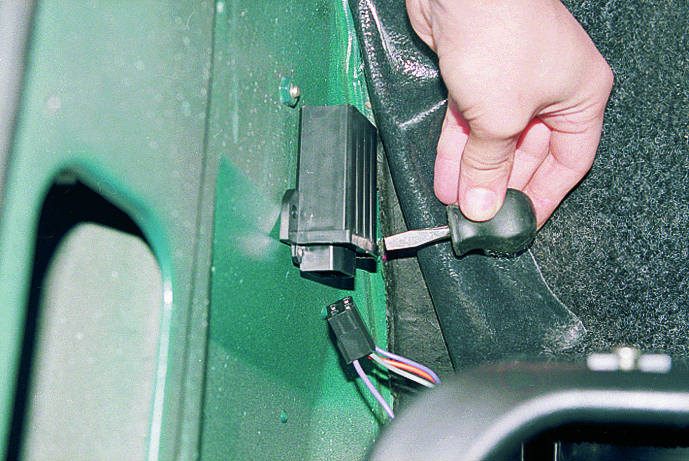

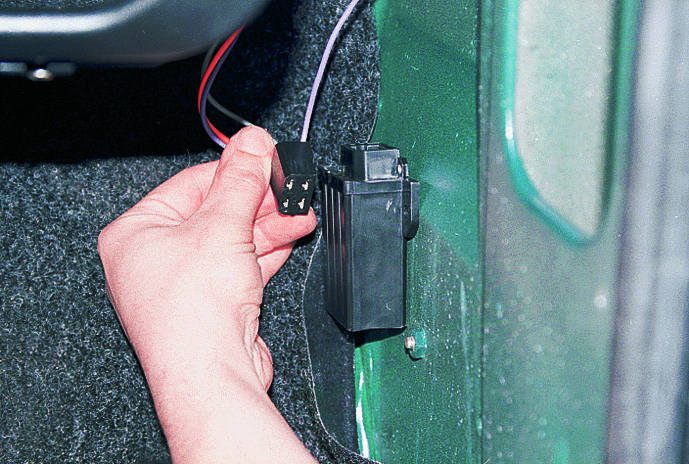

Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр. Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора). Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить. Неисправный блок заменяем. Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов. При выключенном зажигании отсоединяем колодку от разъема блока управления. Отворачиваем винт крепления блока. Новый блок устанавливаем в обратной последовательности.

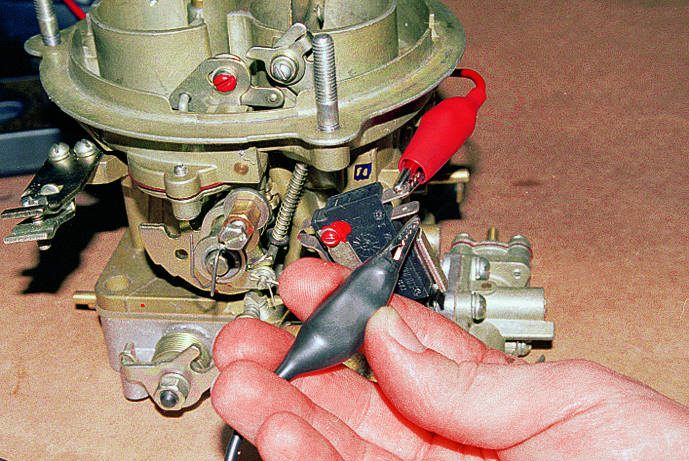

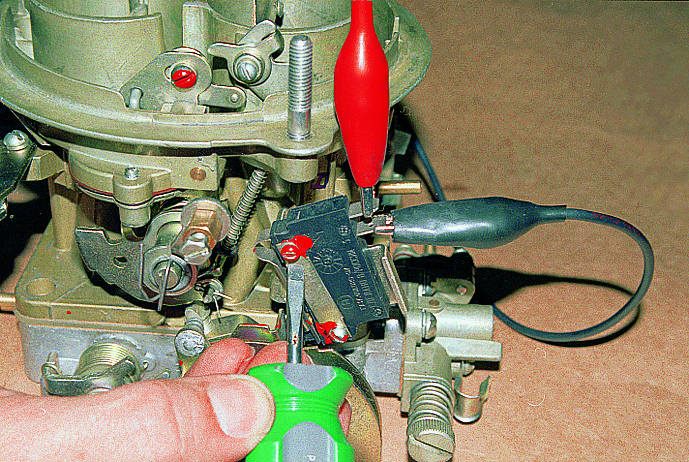

Регулировка микропереключателя системы ЭПХХ
