20.4. Снятие переднего брызговика и облицовки радиатора

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем бампер (см. Cнятие переднего бампера).

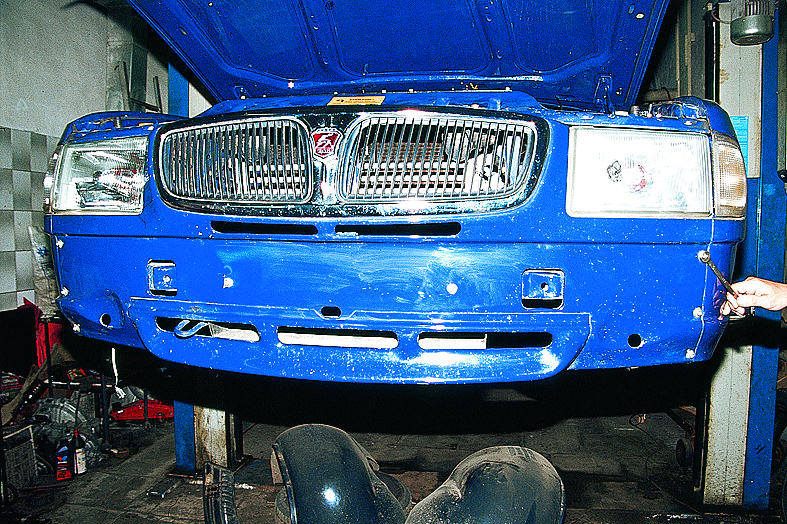

Ключом “на 10” отворачиваем восемь болтов с передней части брызговика…

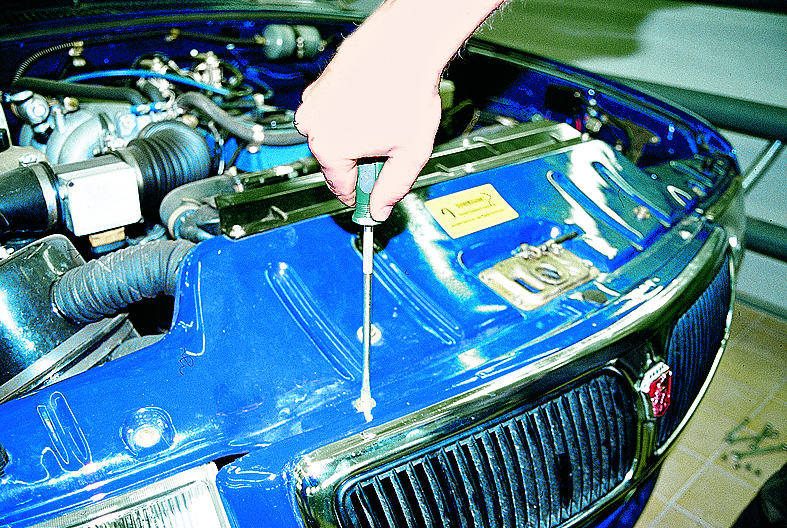

…и плоской отверткой – два винта с верхней части и снимаем брызговик.

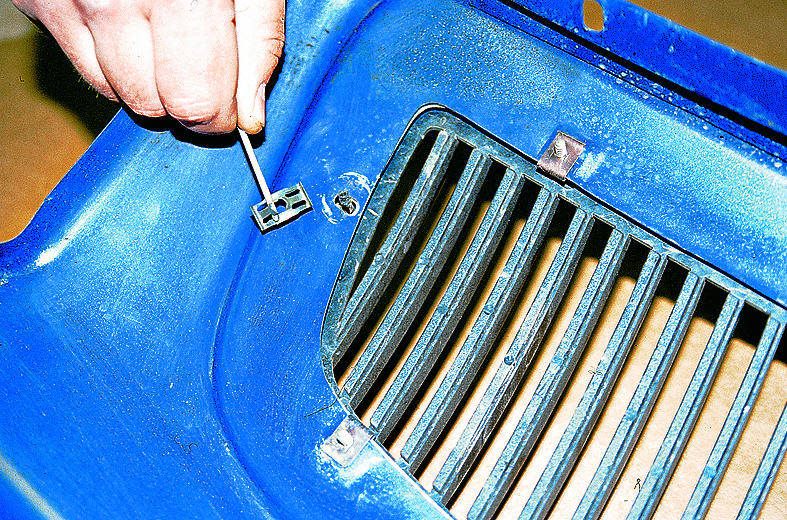

Шилом поддеваем и снимаем восемь защелок (по четыре на каждую сторону) крепления двух пластмассовых решеток…

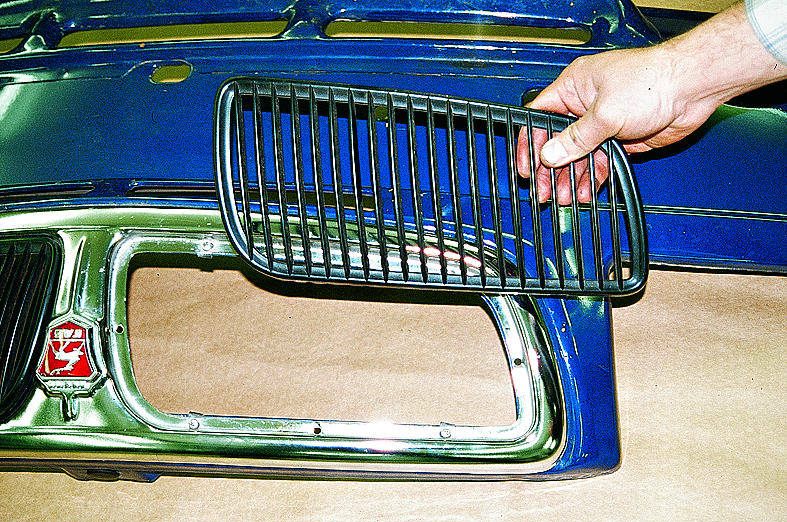

…и снимаем их.

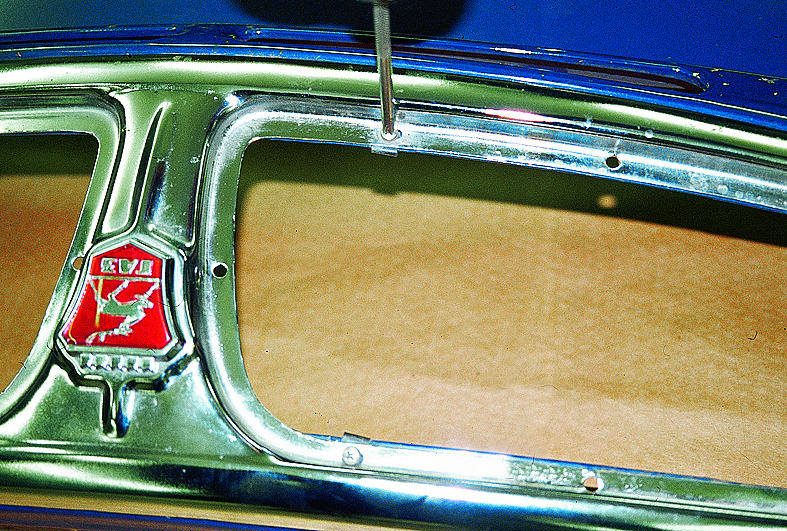

Крестообразной отверткой отворачиваем восемь саморезов…

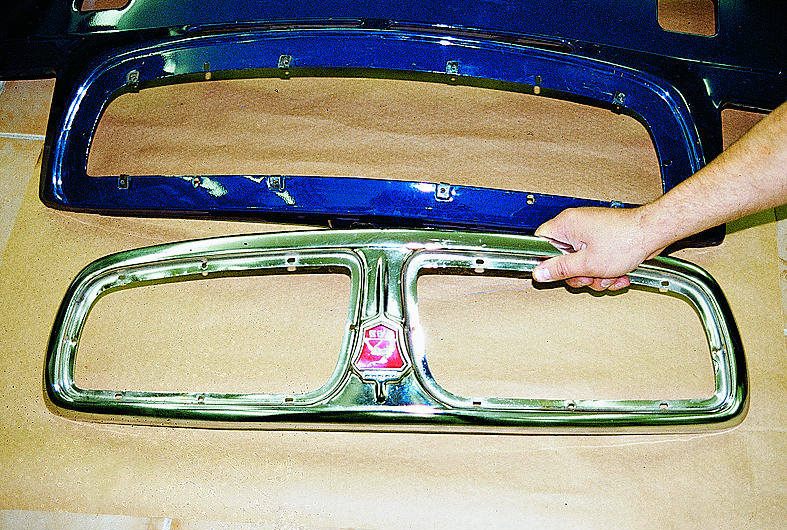

…и снимаем хромированную накладку передней панели.

Устанавливаем брызговик и облицовку радиатора в обратной последовательности.
