20.17. Снятие вентилятора отопителя и добавочного резистора

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем аккумуляторную батарею.
Снимаем правую нижнюю подставку панели приборов (см. Снятие панели приборов).

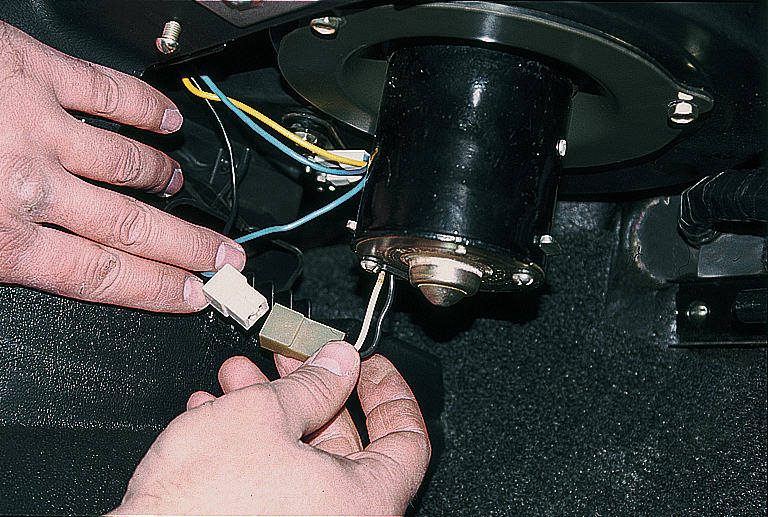

Рассоединяем штекерный разъем электродвигателя вентилятора…

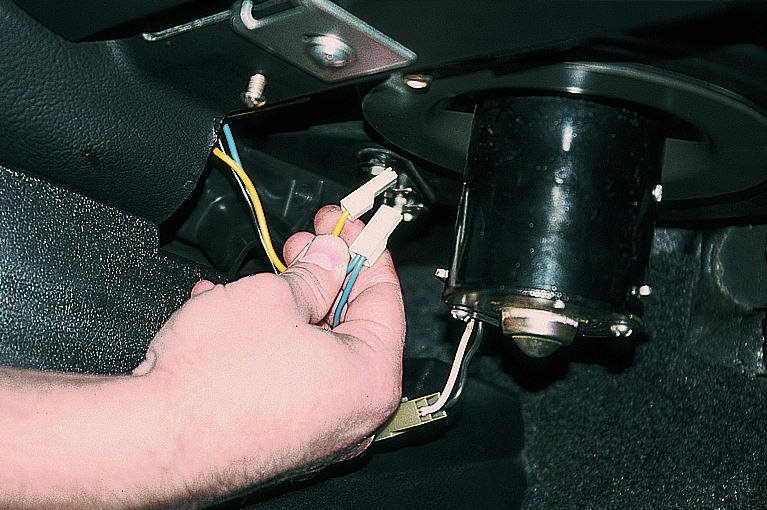

…и отсоединяем два провода от контактов резистора.

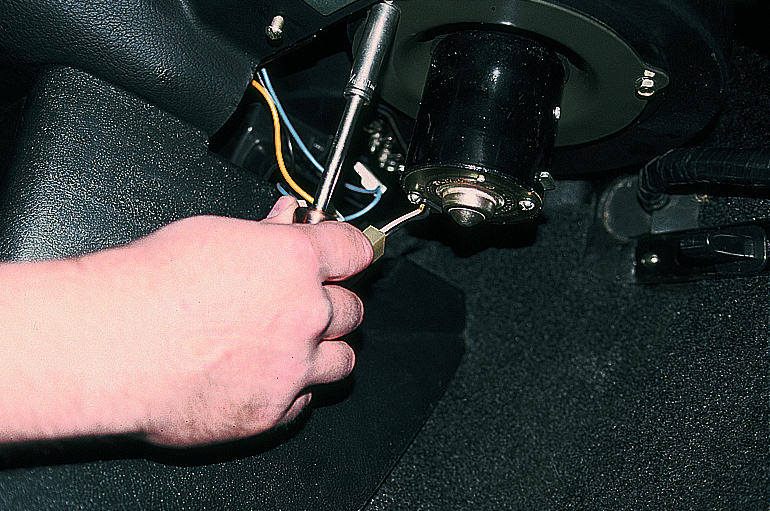

Торцевым ключом “на 10” отворачиваем три болта…

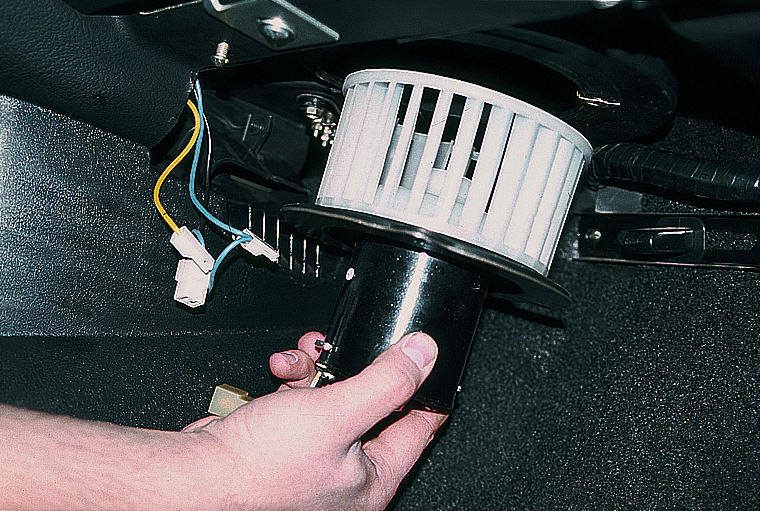

…и вынимаем электровентилятор из корпуса отопителя.

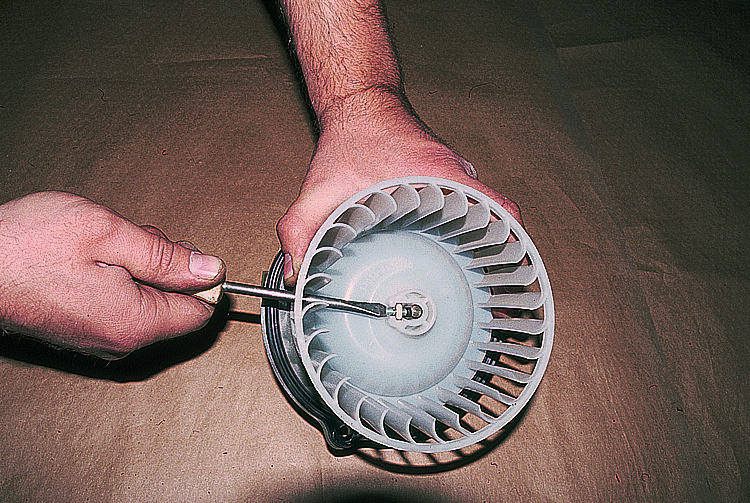

Отверткой отворачиваем на 1,5–2 оборота стопорный винт…

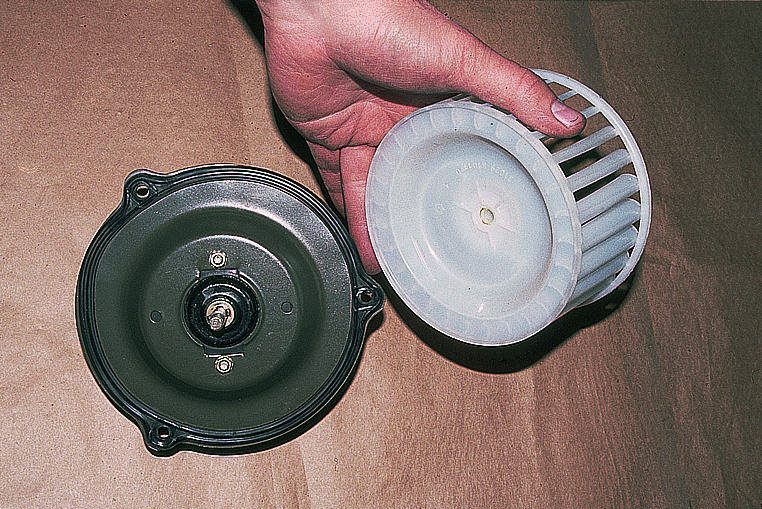

…и снимаем ротор с электродвигателя.

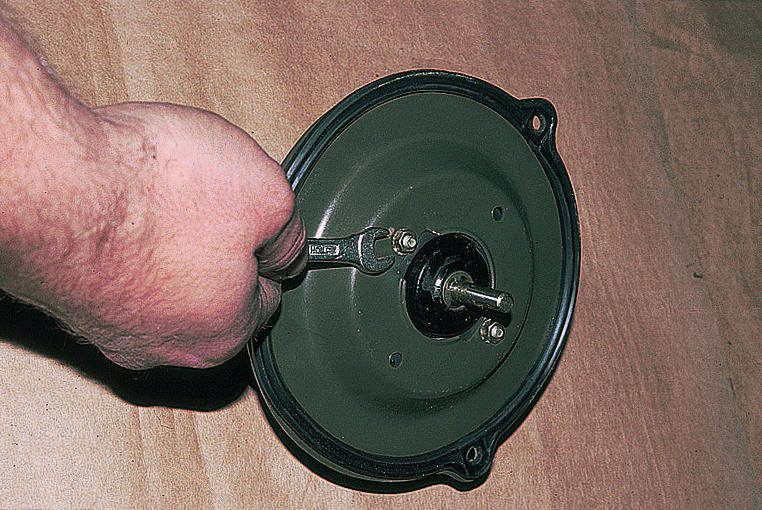

Ключом “на 8” отворачиваем две гайки…

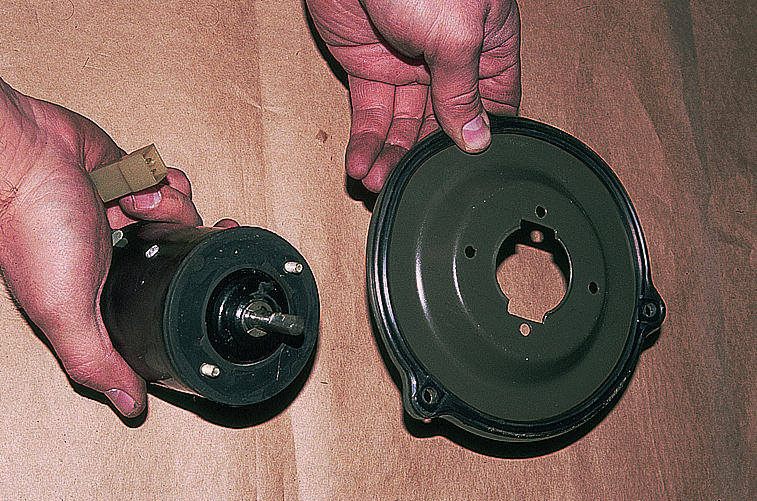

…и снимаем диск…

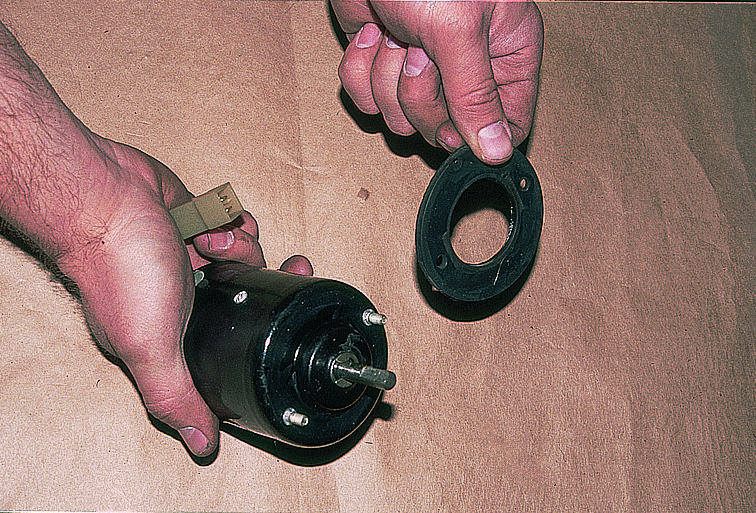

…с резиновой прокладкой.

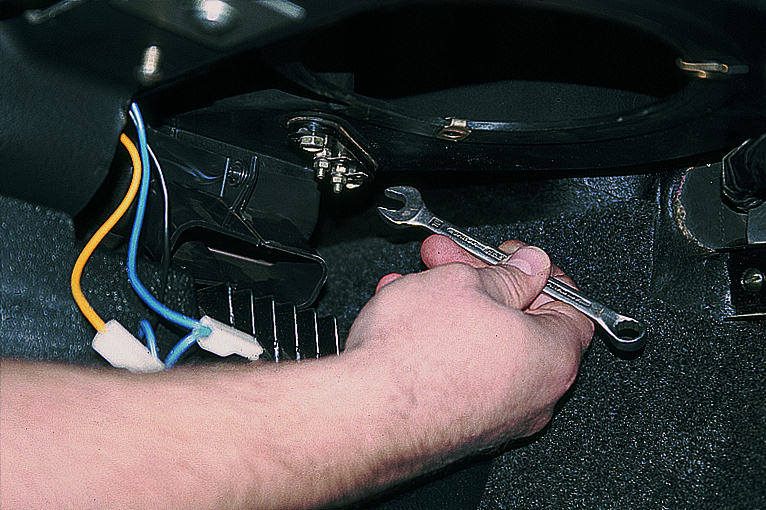

Ключом “на 10” отворачиваем два винта…

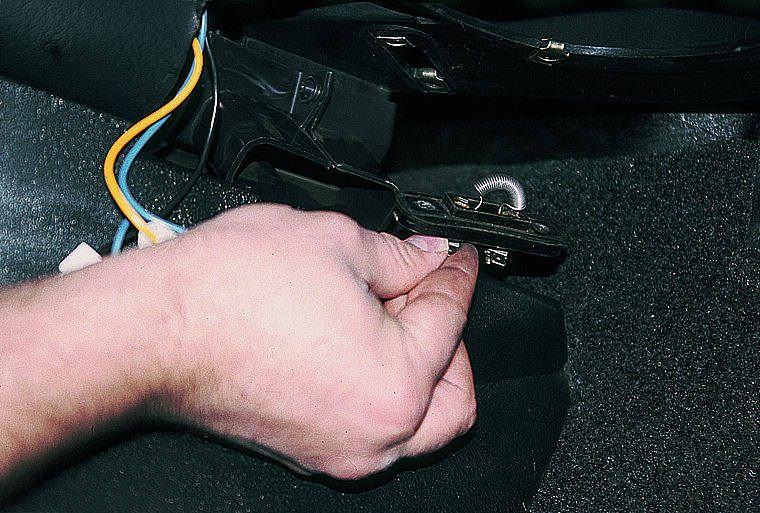

…и снимаем с отопителя добавочный резистор.
