20.19. Снятие распределителей отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключаем аккумуляторную батарею. Снимаем консоль панели приборов (см. Снятие консоли панели приборов).

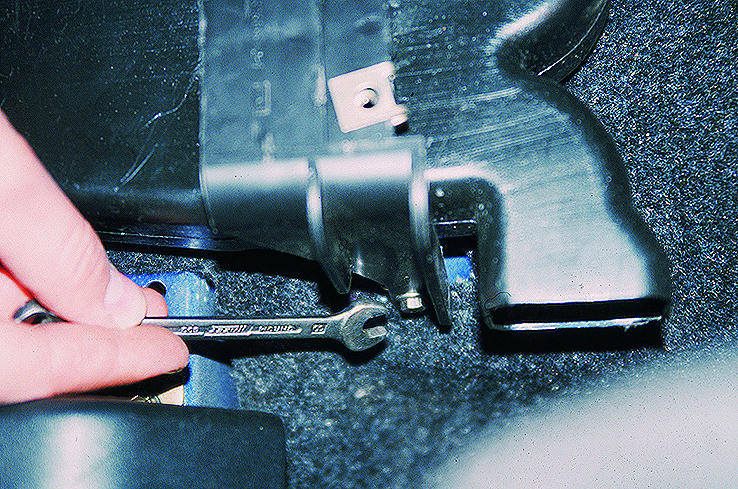

Ключом “на 8” отворачиваем три самореза...

...и снимаем задний кронштейн консоли панели приборов.

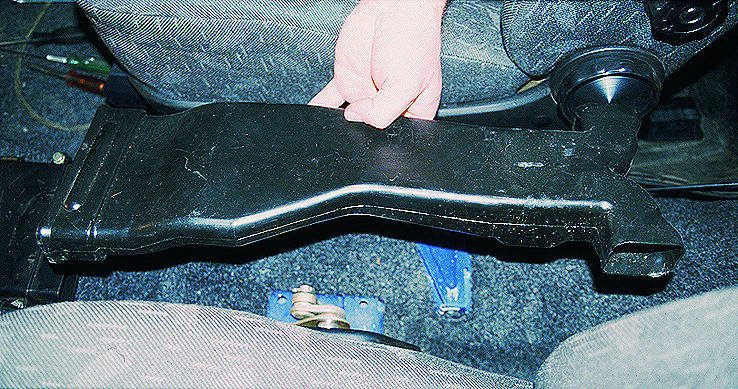

Выводим из зацепления с переходником и снимаем задний воздуховод.

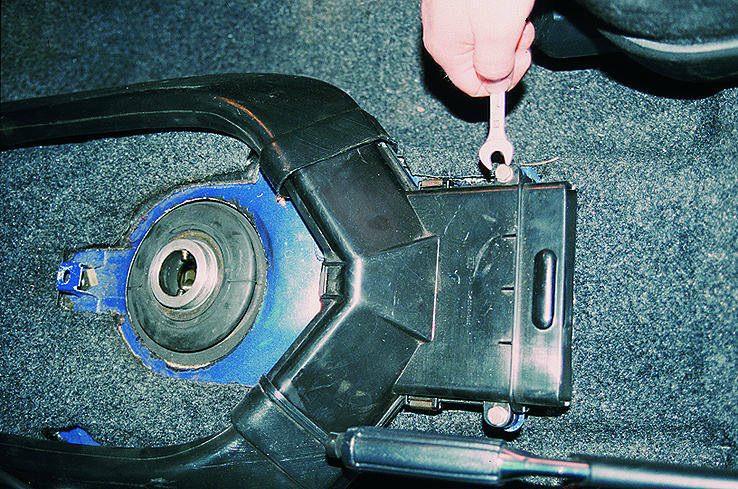

Ключом “на 10” отворачиваем два болта...

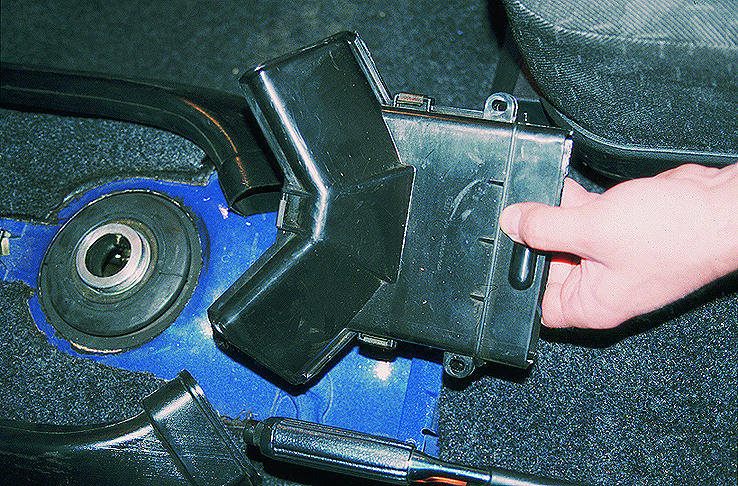

...и снимаем переходник отопителя.

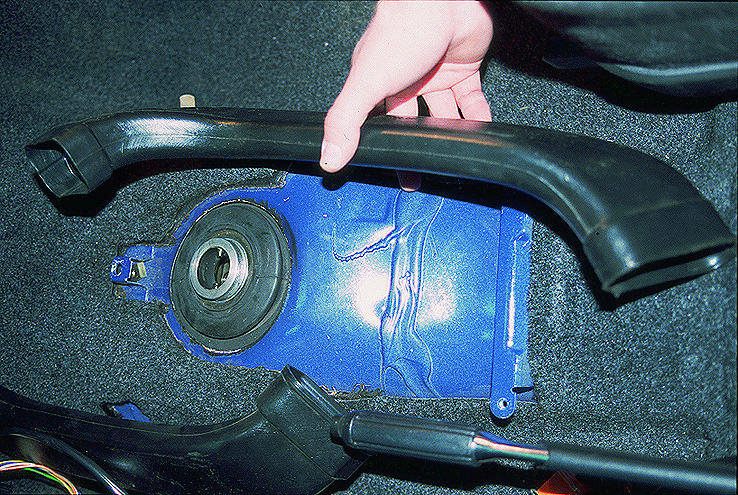

Снимаем левый и правый патрубки распределителя отопителя.
