19.8.1. Снятие электровентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

На автомобиле с двигателем ЗМЗ-402 электровентилятор в системе охлаждения используется как дополнительный.
Для снятия электровентилятора отсоединяем “минусовой” провод от аккумуляторной батареи.
Снимаем облицовку радиатора и брызговик двигателя (см. соответствующие разделы).

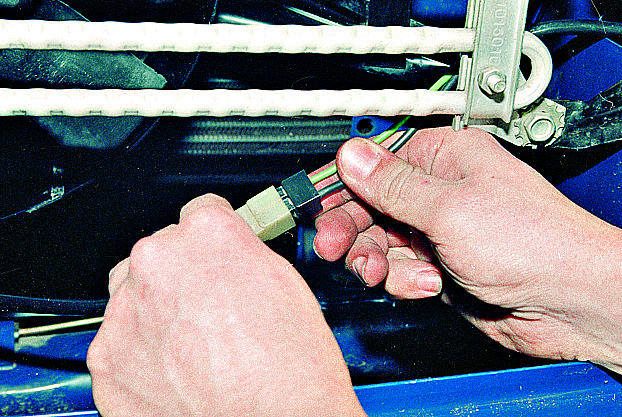

Отсоединяем разъем.

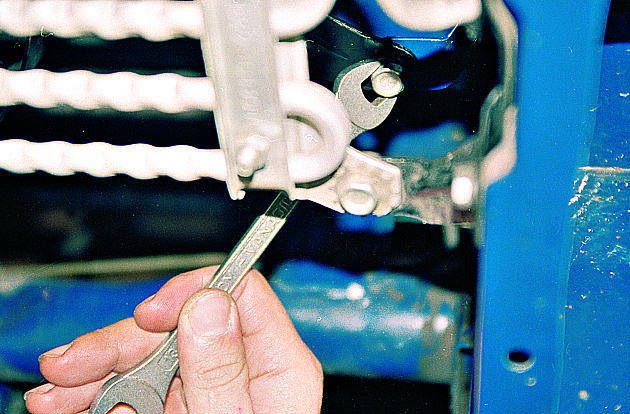

Ключом “на 12” отворачиваем четыре винта крепления кожуха вентилятора…

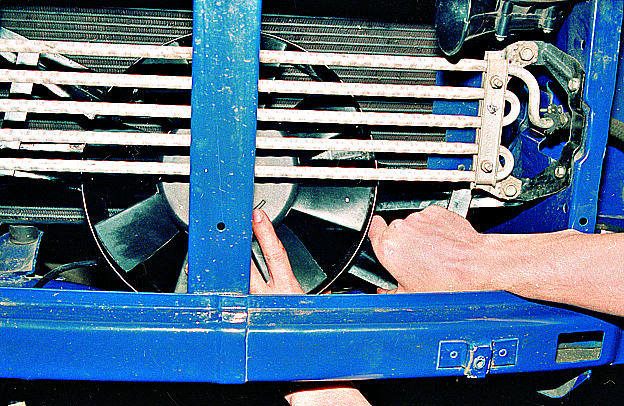

…и, опустив его, вынимаем.

Устанавливаем вентилятор в обратной последовательности.
