19.6.1. Снятие стартера

ПОРЯДОК ВЫПОЛНЕНИЯ

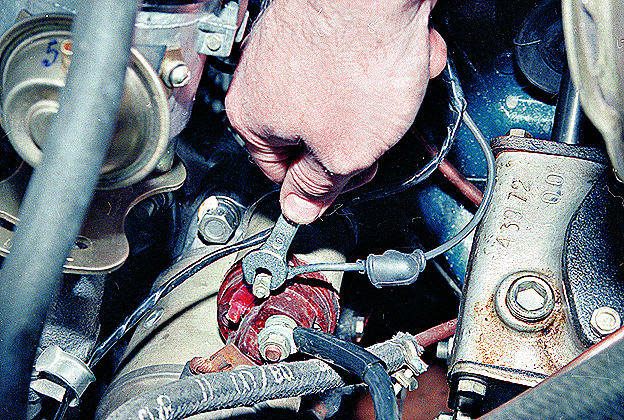

Ключом “на 8” отворачиваем гайку и отсоединяем верхний (управляющий) провод втягивающего реле.

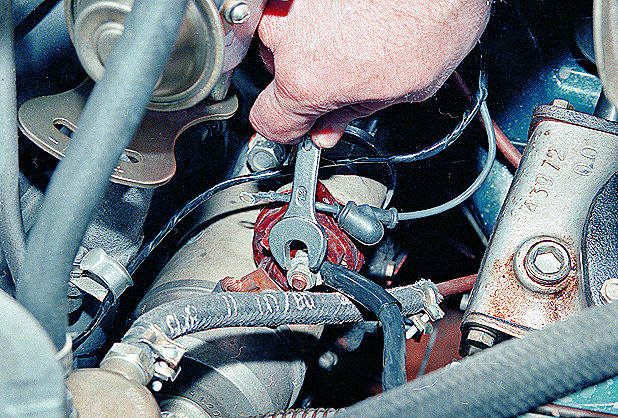

Ключом “на 13” отворачиваем гайку и отсоединяем нижний (силовой) провод.

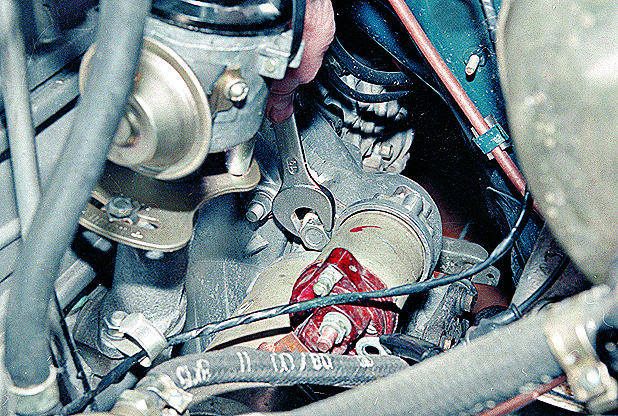

Ключом “на 19” отворачиваем две гайки крепления…

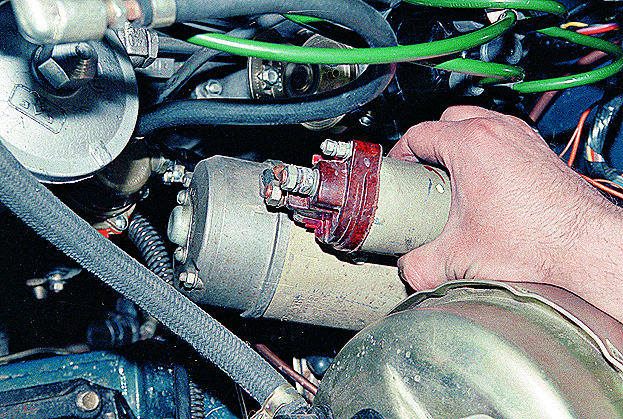

…и снимаем стартер с двигателя.

Устанавливаем стартер в обратной последовательности.
