Снимаем панель передка с очистителем ветрового стекла (см. соответствующий раздел).
|
Если щетки при работе стеклоочистителя не заходили за уплотнитель ветрового стекла и не планируется замена моторедуктора, рекомендуется не снимать кривошип с его вала.
|
|

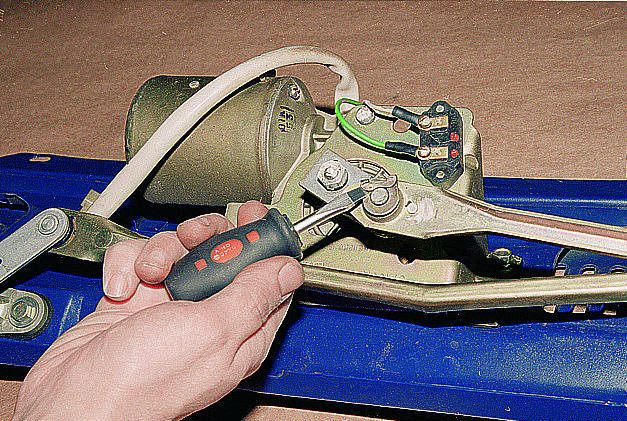

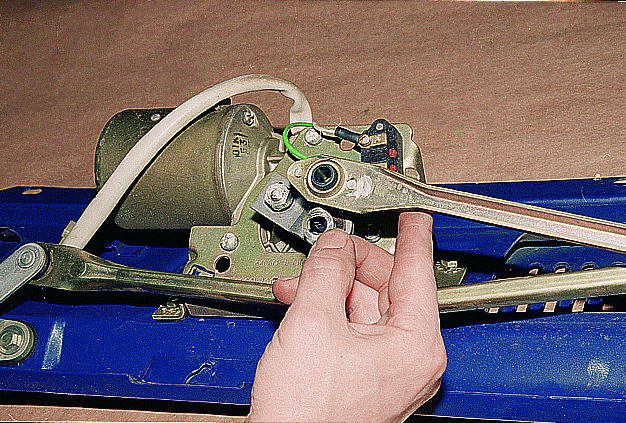

Отверткой отгибаем крышку стопорной шайбы…
|
|
…и снимаем тягу с оси.
|
|

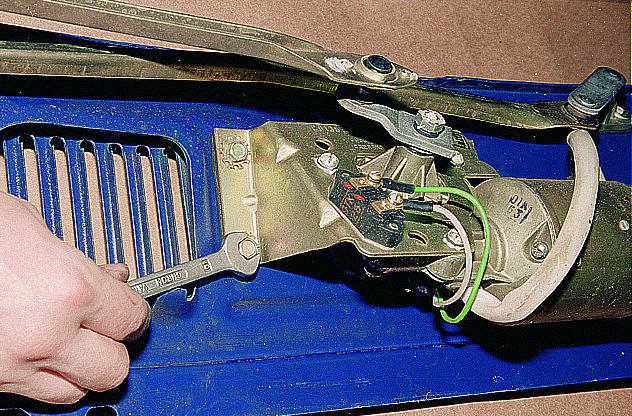

Ключом “на 10” отворачиваем четыре винта крепления кронштейна очистителя к панели…
|
|

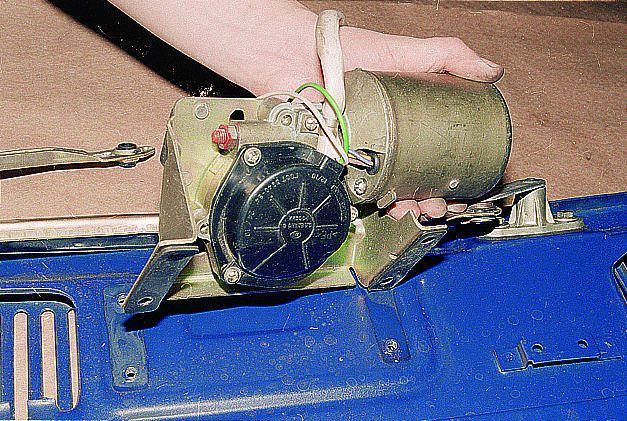

…и снимаем механизм.
|
Для зачистки контактов концевого выключателя…
|

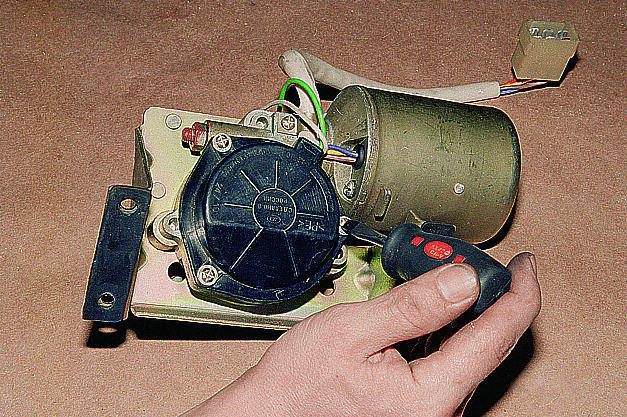

…отворачиваем три винта,..
|
|

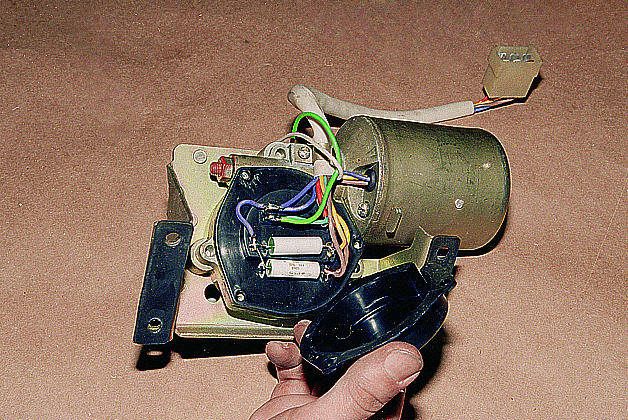

…снимаем пластмассовый колпак…
|
|

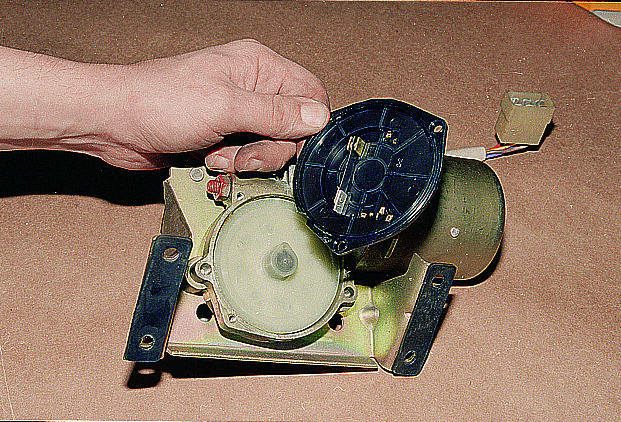

…и крышку редуктора.
|
Собираем очиститель в обратной последовательности. Для замены моторедуктора…
|
…отворачиваем два винта и отсоединяем провода от контактов биметаллического предохранителя…
|
|

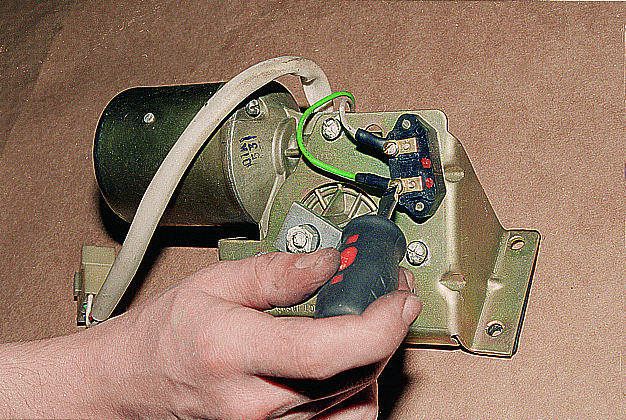

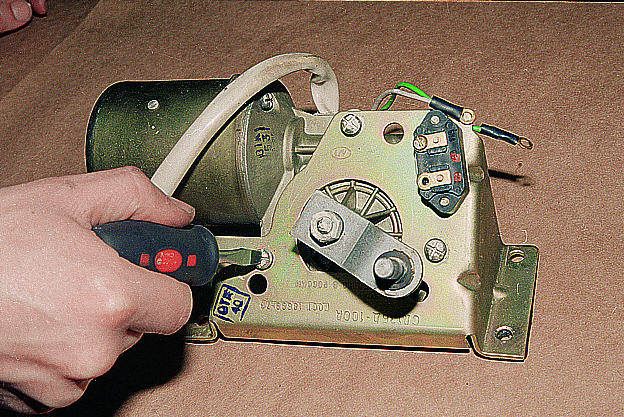

…и три винта крепления кронштейна.
|
Снимаем кронштейн.
|

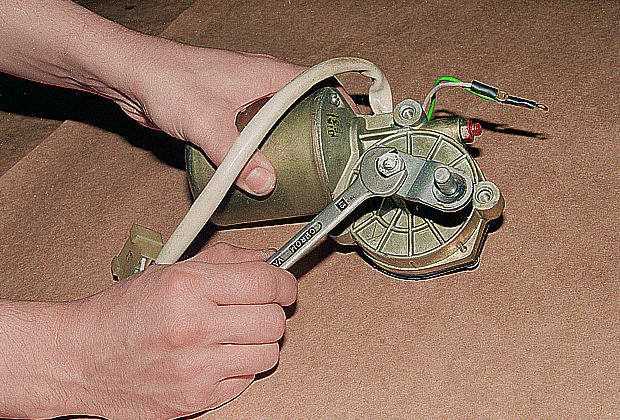

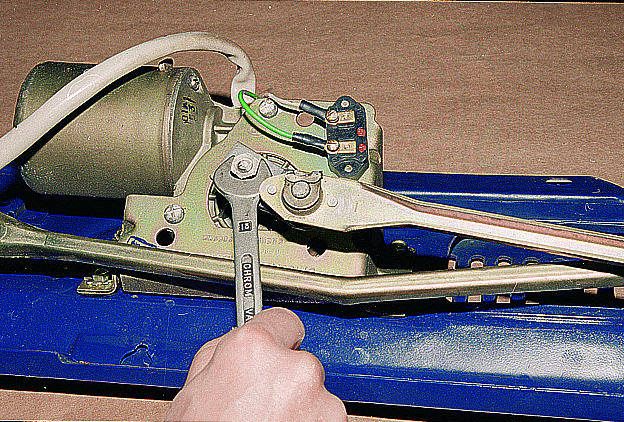

Если кривошип ранее не был снят, то ключом “на 13” отворачиваем гайку и снимаем его.
|
Устанавливаем очиститель в обратной последовательности.
Перед установкой кривошипа рекомендуем: подсоединить разъем нового моторедуктора к соответствующему разъему электросети; кратковременно включить его. После его автоматической остановки кривошип устанавливаем на выходной вал редуктора в таком положении, в котором он был снят с неисправного моторедуктора.
После сборки и установки очистителя убедитесь, что щетки при движении не касаются уплотнителя ветрового стекла и останавливаются в нижнем положении. При необходимости переставьте рычаги на зубчатой втулке или замените положение кривошипа на валу.
|
