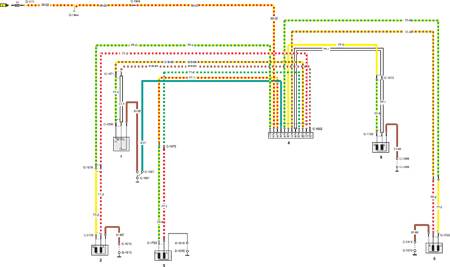

12.11.9. Схема электрического контура центральной блокировки дверей

1 – блокирование передней левой двери,
2 – блокирование задней левой двери,
3 – блокирование задней двери кузова (либо крышки багажника),

4 – реле блокирования дверей,
5 – блокирование передней правой двери,
6 – блокирование задней правой двери
