4.4. Замена радиатора

Предупреждение При снятии провода с отрицательной клеммы аккумуляторной батареи стирается память электронных запоминающих устройств. Запомните код магнитолы, чтобы для этого не обращаться на СТОА.

Для замены радиатора на 16-клапанном двигателе:

- отсоедините провод от клеммы «–» аккумуляторной батареи;

- слейте охлаждающую жидкость из системы охлаждения;

- на автомобилях с кондиционером отсоедините оба штекера подключающей проводки, на автомобилях без кондиционера отсоедините штекерную колодку проводов вентилятора и освободите жгут проводов от зажимов;

- отсоедините провод «массы»;

- при установленном кондиционере разъедините штекерный разъем системы и отсоедините штекер для переключателя низкого давления;

- при установленной автоматической коробке передач отключите проводку. Закройте концы трубопроводов;

- отсоедините и снимите верхний шланг на радиаторе;

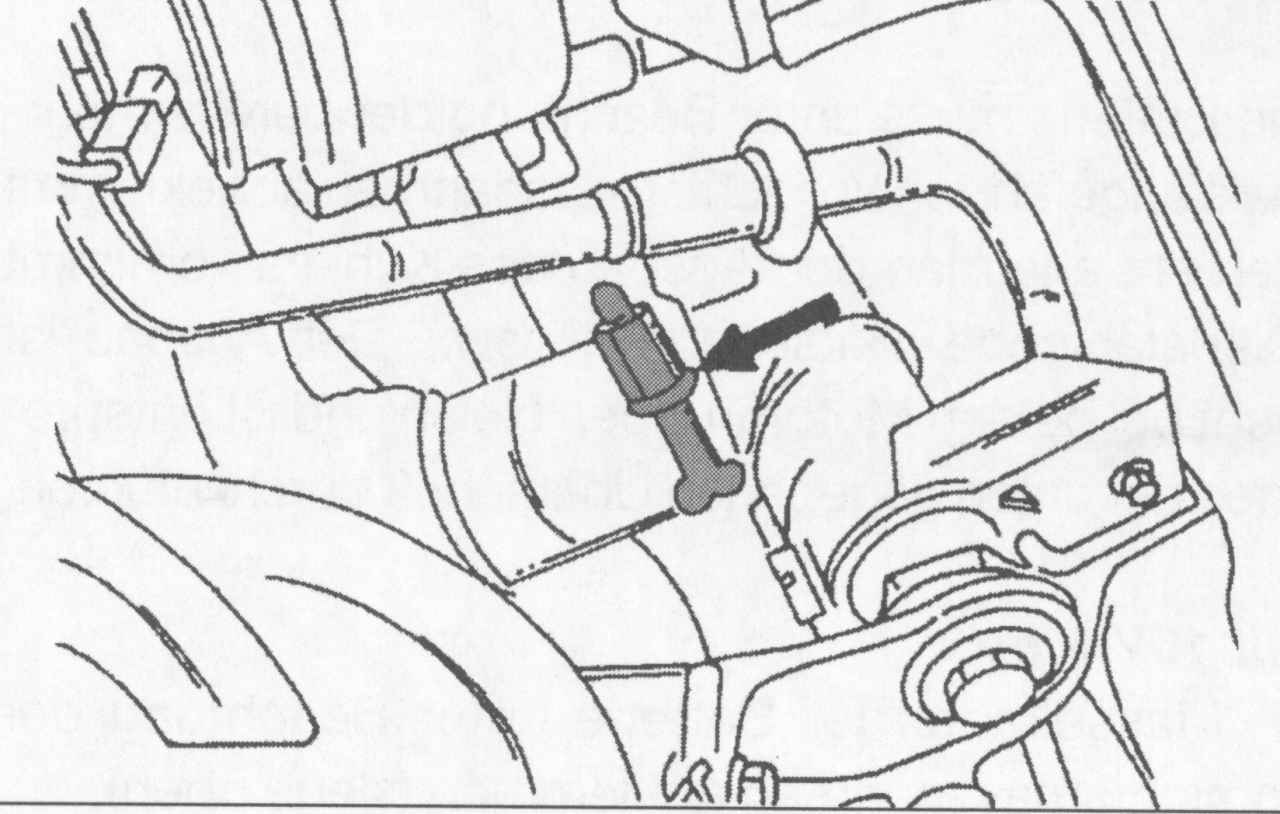

Рис. 123. Расположение хомута крепления нижнего шланга радиатора

- отсоедините нижний шланг (рис. 123), и снимите его с патрубка;

- установите переднюю часть автомобиля на опоры;

- при установленном кондиционере закрепите компрессор и отверните его от консоли. При этом хомуты кабелей нужно перерезать. Крепление компрессора находится со стороны крепления радиатора;

- выверните по два винта слева и справа в нижней части радиатора и снимите радиатор вместе с вентилятором.

Установку проводите в последовательности, обратной снятию, с учетом следующего:

- перед повторным использованием шлангов проверьте их техническое состояние;

- затягивайте винты крепления радиатора моментом 10 Н·м, накидные гайки трубопроводов охлаждения (с автоматикой) — моментом 27 Н·м;

- при повторном использовании радиатора его необходимо промыть специальным средством, чтобы удалить накопившиеся внутри отложения. Удалите все загрязнения с поверхности радиатора;

- заполните систему охлаждения.

Для замены радиатора на двигателе V6:

- отсоедините провод от клеммы «–»аккумуляторной батареи;

- слейте охлаждающую жидкость из системы охлаждения (подразд. 4.1);

- при установленной автоматической коробке передач отвинтите накидную гайку трубопровода системы охлаждения в нижней части и разъедините проводку. Защитите конец трубопровода от попадания грязи;

- отсоедините верхний шланг радиатора;

- отверните кожух вентилятора охлаждения и отожмите от радиатора;

- установите переднюю часть автомобиля на опоры;

- отсоедините нижний шланг радиатора;

- при установленной автоматической коробке передач отвинтите накидную гайку трубопровода охлаждения в нижней части и выньте проводку. Защитите открытое отверстие трубопровода от попадания грязи;

- при установленном кондиционере закрепите компрессор петлей из проволоки и отверните винты крепления компрессора (рядом с креплением радиатора);

- выверните оба винта на каждой стороне в нижней части радиатора и снимите радиатор вниз.

Установку проводите в последовательности, обратной снятию, с учетом следующего:

- перед повторным использованием шлангов необходимо тщательно проверить их техническое состояние;

- затягивайте винты крепления радиатора моментом 10 Н·м, накидные гайки трубопроводов охлаждения (с автоматикой) — моментом 27 Н·м;

- при повторном использовании радиатора промойте его специальным средством, чтобы удалить накопившиеся изнутри отложения. Удалите все загрязнения с поверхности радиатора;

- заполните систему охлаждения.
