6.3. Система питания дизеля — базовая конструкция

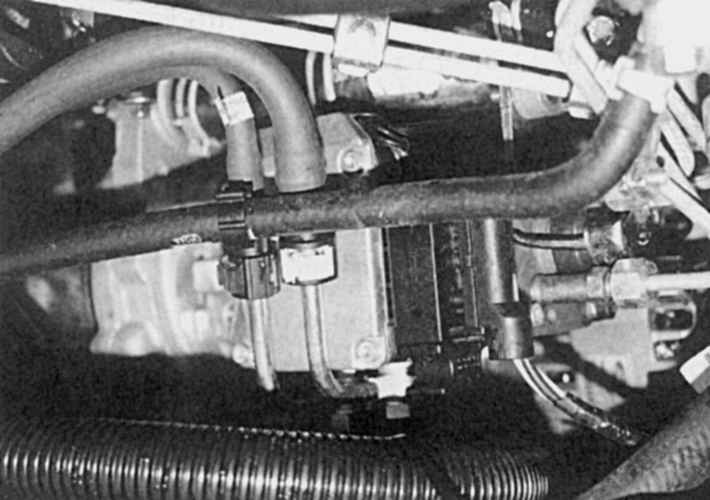

Рис. 204. Плунжерный ТНВД распределительного типа

В отличие от бензиновых двигателей дизельные работают с более высоким давлением в топливной системе. ТНВД дизельного двигателя значительно отличается от топливного насоса бензинового двигателя. На автомобиле Focus установлен плунжерный ТНВД распределительного типа Bosch VP-30, который через напорный трубопровод и форсунки нагнетает топливо в камеру сгорания (рис. 204).

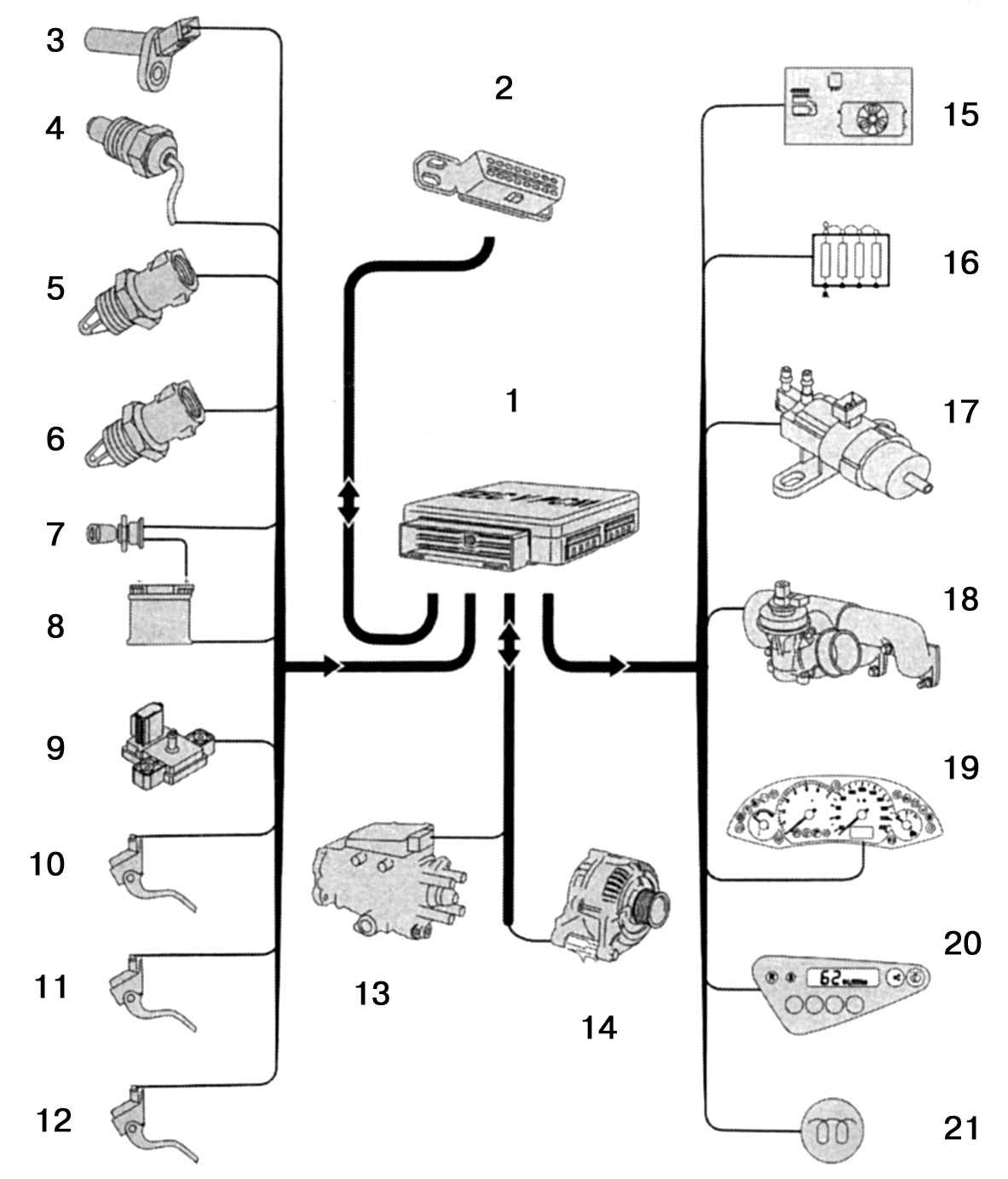

Рис. 205. Элементы системы управления дизельным двигателем: 1 — блок управления РСМ EEC-V с 104 контактами и блоком PATS; 2 — диагностический разъем (DLC); 3 — регулятор А/С; 4 — модуль предварительного нагрева; 5 — вакуумный регулятор (EGR); 6 — возвратный клапан (EGR) с установочным датчиком; 7 — комбинация приборов; 8 — бортовой компьютер; 9 — сигнальная лампа перегрева двигателя; 10 — генератор; 11 — ТНВД Bosch VP-30 с блоком управления (PCU); 12 — реле включения сигнальной лампы неисправности тормозной системы (BPP); 13 — датчик положения педали сцепления; 14 — датчик положения педали акселератора; 15 — датчик давления воздуха (MAP) в впускном коллекторе; 16 — аккумуляторная батарея; 17 — выключатель (замок) зажигания; 18 — датчик температуры всасываемого воздуха перед турбонагнетателем (LAT); 19 — датчик температуры всасываемого воздуха в охладителе наддувочного воздуха (LAT); 20 — датчик температуры головки блока; 21 — датчик угла поворота коленчатого вала

Привод насоса осуществляется цепью от коленчатого вала. Сверху насоса находится электронный блок управления насосом (РСU). Блок управления использует информацию от датчиков положения коленчатого и распределительных валов, а также блока управления трансмиссией и направляет управляющие сигналы для клапана высокого давления и датчика начала впрыска топлива (рис. 205).

Топливо поступает к форсункам по трубопроводам равной длины. Форсунки крепятся зажимными винтами к головке блока. Медные прокладки защищают их наконечники от прямого контакта с головкой блока. Заменяйте прокладки каждый раз при снятии форсунок. На автомобиле Focus форсунки относительно длинные. Направление впрыска пяти отверстий форсунки направлено к центру камеры сгорания.
