15.9.5. Регулировка фары

Если у вас по какой-либо причине нет возможности отрегулировать фары в сервисном центре, то можете воспользоваться следующей методикой:

- проверьте давление в шинах и при необходимости подкачайте их;

- топливный бак должен быть заполнен по крайней мере на 3/4 или загрузите в багажное отделение груз весом 30 кг, соответствующий весу наполовину заполненного бака;

- загрузите место водителя нагрузкой, равной примерно 75 кг;

- установите перед автомобиля, по возможности, перед стеной темного цвета. Расстояние между передней частью автомобиля и стеной должно составлять точно пять метров;

- несколько раз надавите с усилием на автомобиль, чтобы сжать пружины подвески спереди и сзади, и установите переключатель угла освещения в положение «0»;

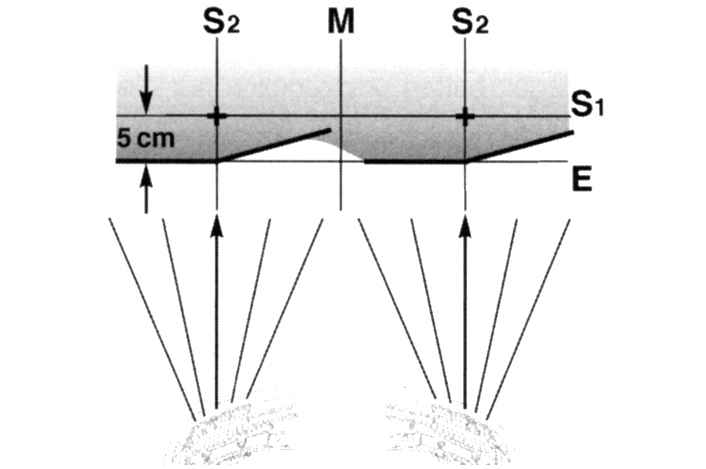

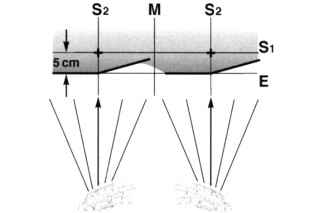

Рис. 314. Регулировка света фар на стене

- измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 (рис. 314) на высоте, равной измеренной;

- на 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

- определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

- измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

- если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

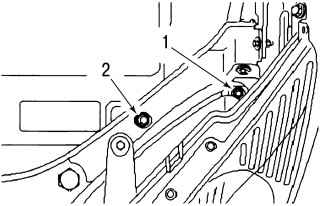

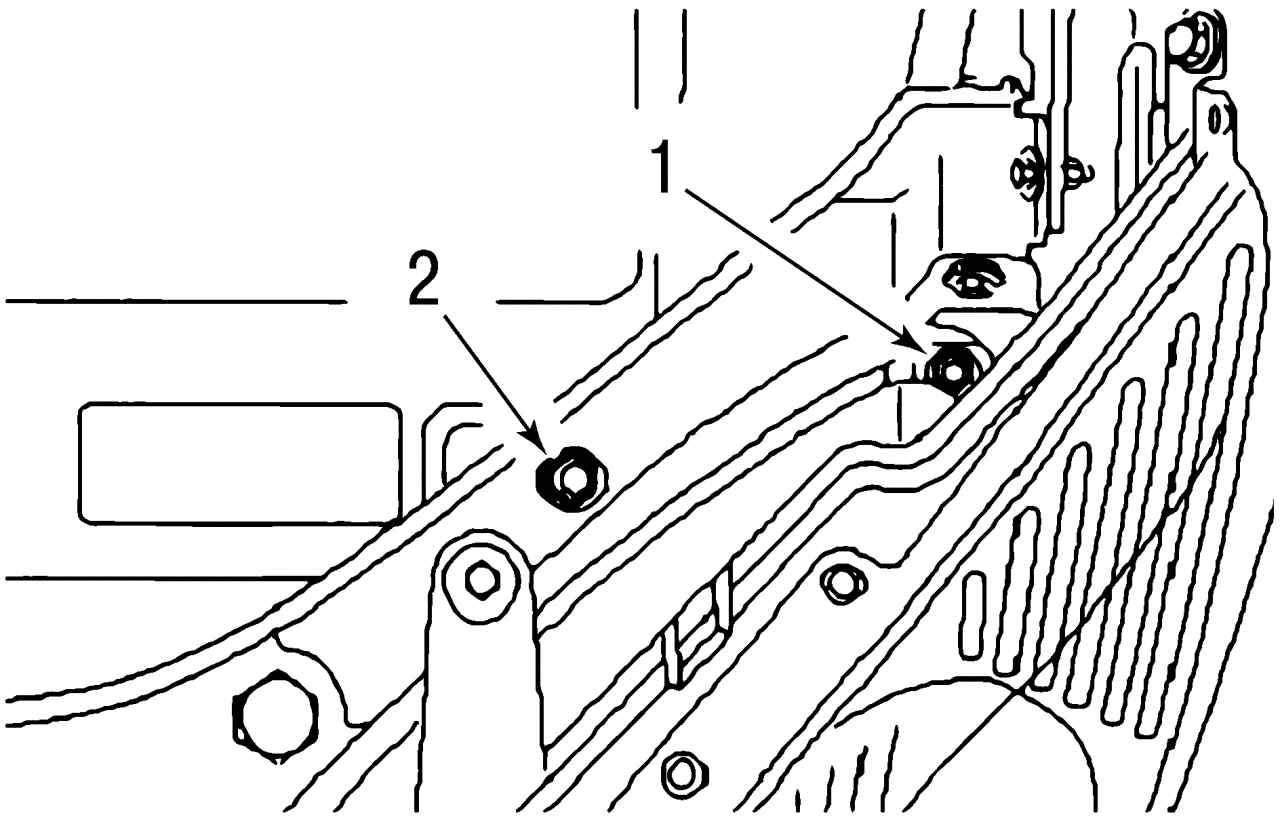

Рис. 315. Регулировочные болты фар: 1 — регулировочный болт по вертикали; 2 — регулировочный болт по горизонтали

- регулировку фар проводите болтами при открытом капоте (рис. 315);

- включите зажигание и ближний свет;

- вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

- вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

- после такой регулировки ближнего света дальний свет будет соответствовать норме.
