15.8. Электродвигатель стеклоочистителя заднего стекла

Снятие и установку электродвигателя проводите в следующей последовательности:

- выключите стеклоочиститель. Снимите провод «массы» с отрицательной клеммы аккумуляторной батареи. Снимите рычаг щетки, как описано ранее;

- отверните гайку крепления приводного вала. Обратите внимание на положение деталей;

- откройте заднюю дверь и снимите внутреннюю облицовку, крепящуюся 2 болтами и 10 зажимами. С помощью плоской отвертки осторожно поднимите зажимы из посадочных мест;

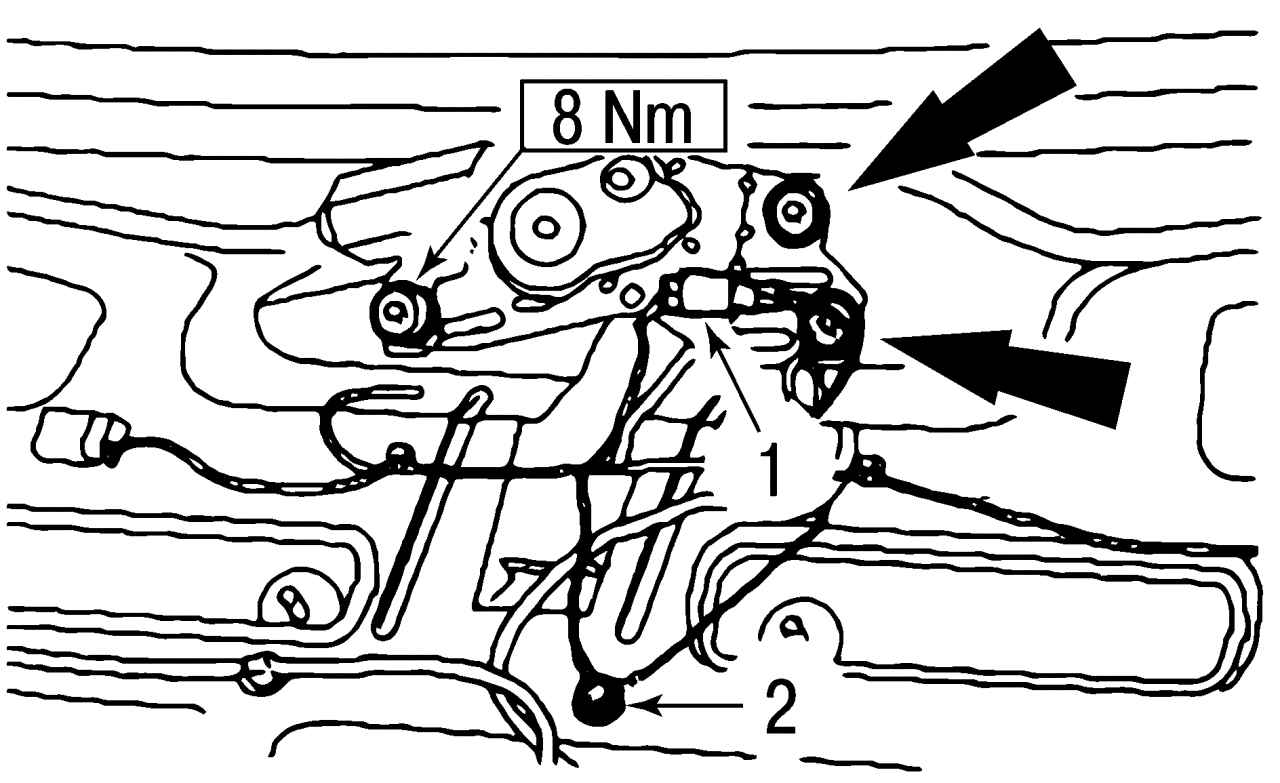

Рис. 311. Снятие электродвигателя стеклоочистителя заднего стекла: 1 — контактный разъем; 2 — провод соединения с «массой»

- отсоедините контактный разъем 1 (рис. 311) от электродвигателя;

- снимите провод 2-го соединения с «массой»;

- отверните 3 болта крепления и снимите электродвигатель вместе с монтажной пластиной;

- снимите электродвигатель с монтажной пластины;

- установку завершите в последовательности, обратной снятию. Перед началом установки убедитесь, что электродвигатель находится в положении «остановка». Болты крепления заверните моментом 20 Н·м;

- совершите пробную поездку, при необходимости поменяйте положение рычага стеклоочистителя.
