15.5.2. Установка

Установку ремня проводите в последовательности, обратной снятию, болт крепления натяжного ролика затяните моментом 5—6 Н·м (рис. 307 а—в).

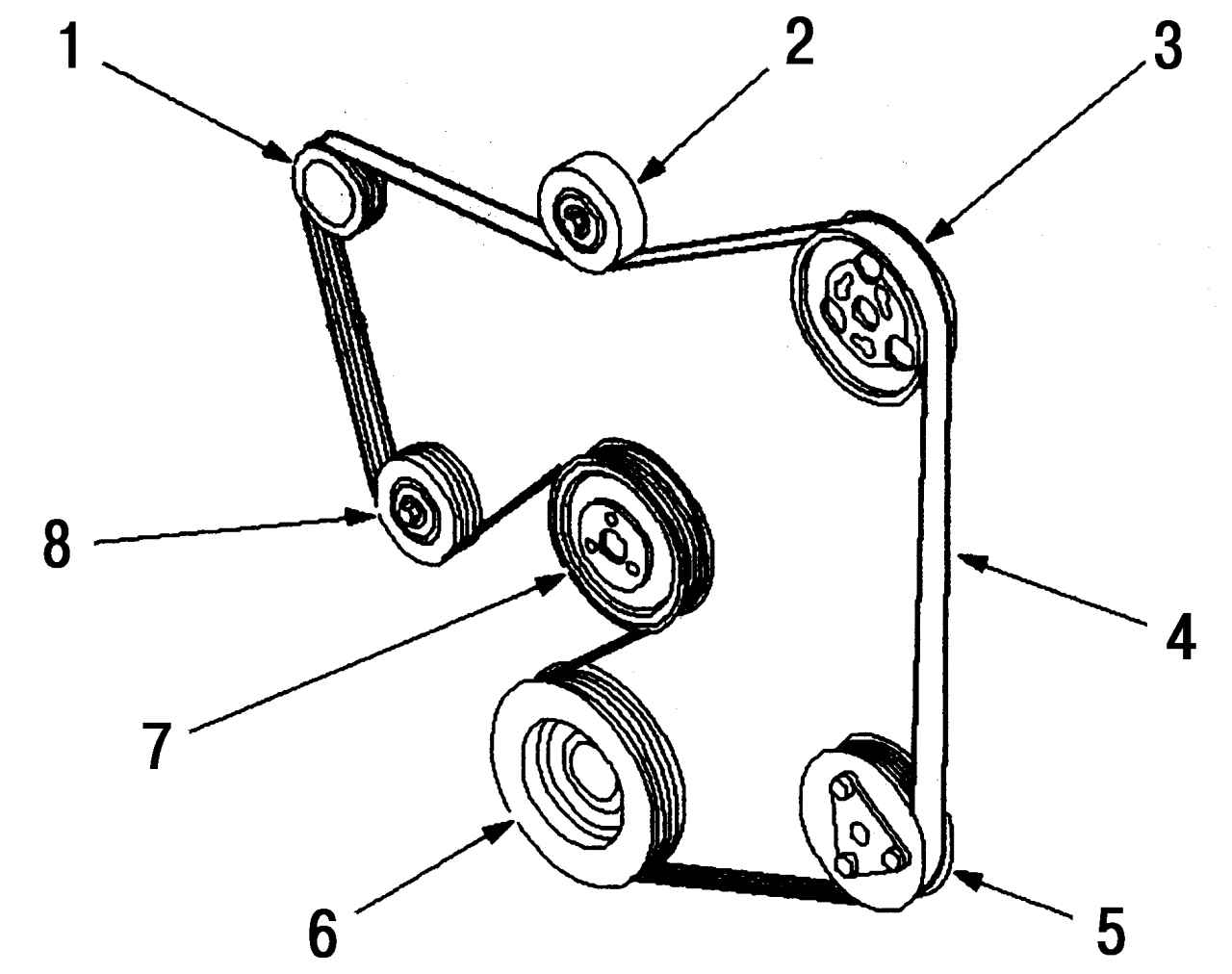

Рис. 307а. Привод вспомогательных агрегатов на двигателях 1,4 — 1,6 л с кондиционером: 1 — ремень; 2 — направляющий ролик; 3 — шкив генератора; 4 — шкив компрессора АС; 5 — шкив коленчатого вала; 6 — шкив насоса охлаждающей жидкости; 7 — натяжной ролик; 8 — шкив насоса гидроусилителя рулевого управления Рис. 307б. Привод вспомогательных агрегатов на двигателях 1,8—2,0 л с кондиционером: 1 — шкив генератора; 2 — направляющий ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — ремень; 5 — шкив компрессора АС; 6 — шкив коленчатого вала; 7 — шкив насоса охлаждающей жидкости; 8 — натяжной ролик

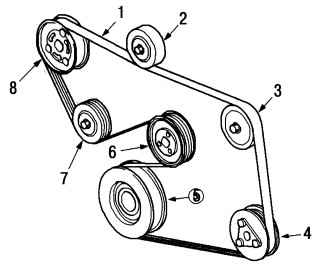

Рис. 307б. Привод вспомогательных агрегатов на двигателях 1,8—2,0 л с кондиционером: 1 — шкив генератора; 2 — направляющий ролик; 3 — шкив насоса гидроусилителя рулевого управления; 4 — ремень; 5 — шкив компрессора АС; 6 — шкив коленчатого вала; 7 — шкив насоса охлаждающей жидкости; 8 — натяжной ролик

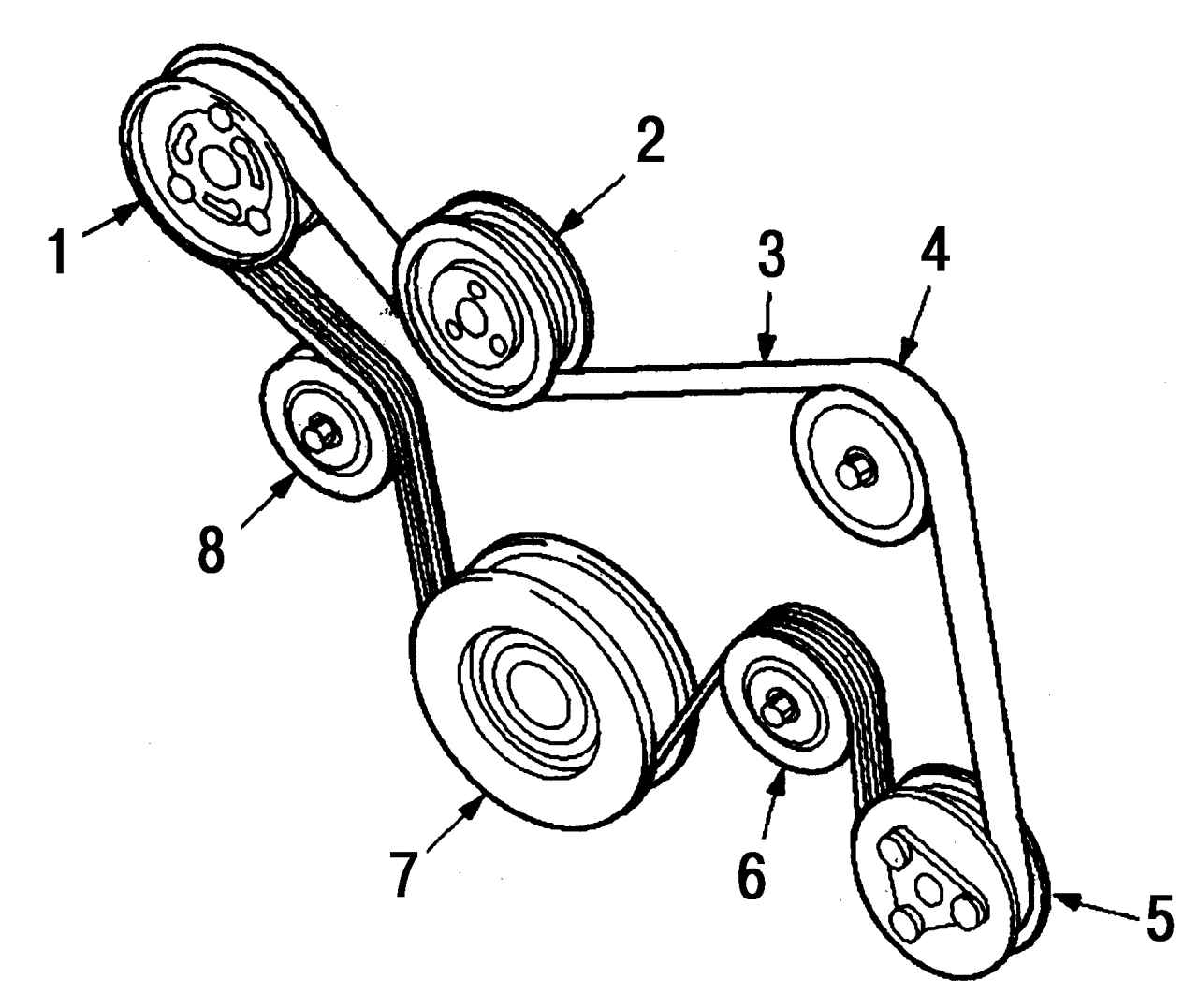

Рис. 307в. Привод вспомогательных агрегатов дизельного двигателя 1,8 л с кондиционером: 1 — шкив насоса гидроусилителя рулевого управления; 2 — шкив насоса охлаждающей жидкости; 3 — ремень; 4 — шкив генератора; 5 — шкив компрессора; 6 — направляющий ролик; 7 — шкив коленчатого вала; 8 — натяжной ролик
