15.4.1. Снятие генератора

Снятие стартера проводите в следующем порядке.

Отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;

- снимите ремень привода вспомогательных агрегатов, как описано ранее;

- снимите защитную крышку с провода генератора;

- разъедините контактный разъем и снимите провод;

- отверните снизу болты крепления;

- отверните сверху болты крепления и гайку;

- снимите генератор;

- установку генератора проводите в последовательности, обратной снятию;

- болты и гайку заверните моментом 45 Н·м;

- затяните крепление провода моментом 8 Н·м.

Отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;

- снимите ремень привода вспомогательных агрегатов, как описано ранее;

- снимите защитную крышку с провода генератора;

- разъедините контактный разъем и снимите провод;

- отверните болт крепления расширительного бачка;

- снимите расширительный бачок с фиксатора и отведите в сторону, но так, чтобы жидкость не вытекала;

- снимите бачок гидроусилителя рулевого управления и отведите в сторону так, чтобы жидкость не вытекала;

- отсоедините контактный разъем от двигателя;

- отверните болты крепления генератора и снимите его;

- установку генератора проводите в последовательности, обратной снятию;

- заверните болты крепления генератора моментом 25 Н·м;

- затяните гайку крепления провода моментом 8 Н·м.

Отсоедините провод «массы» от отрицательной клеммы аккумуляторной батареи;

- снимите ремень привода вспомогательных агрегатов, как описано ранее;

- снимите крышку под двигателем;

- снимите защитную крышку с провода генератора;

- отверните гайку крепления провода и снимите его.

Снимите компрессор кондиционера и отведите в сторону;

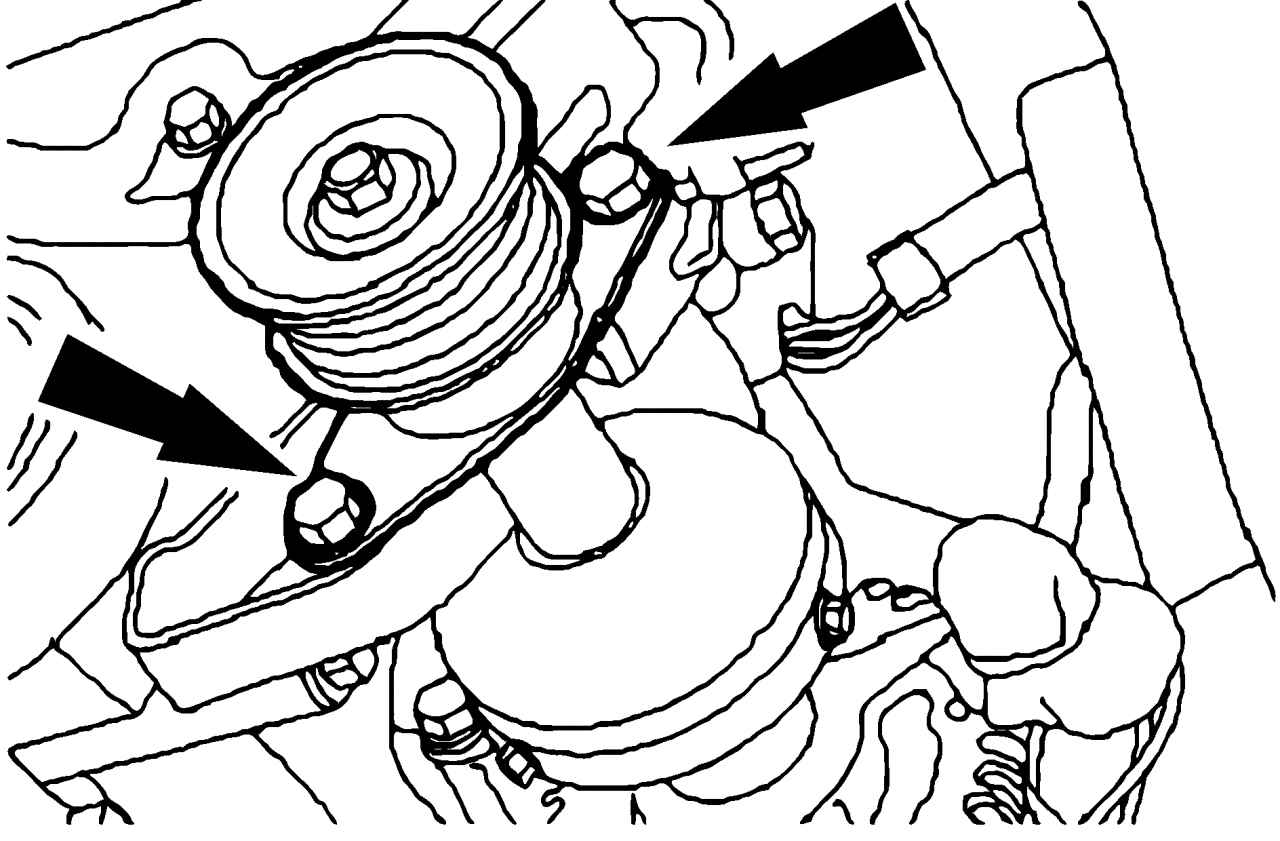

Рис. 303. Крепление кронштейна шкива генератора

- отверните болты кронштейна шкива генератора (рис. 303);

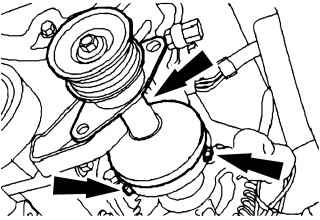

Рис. 304. Снятие переходника генератора

- снимите переходник генератора, ослабив 3 болта (рис. 304);

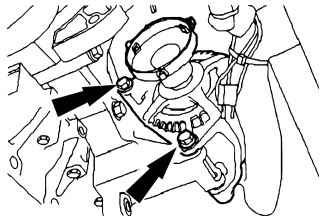

Рис. 305. Снятие генератора

- отверните болты крепления генератора и снимите его (рис. 305);

- установку генератора проводите в последовательности, обратной снятию;

- заверните болты крепления генератора моментом 25 Н·м и переходника — 12 Н·м.
