14.9.1. Снятие

Снятие проводите в следующей последовательности:

- снимите главный цилиндр, как описывалось ранее. Питающий бачок может оставаться;

- на моделях с системой ESP снимите контактный разъем с электромагнитного клапана;

- снимите контактный разъем с блока гидравлического управления (HCU);

- снимите тормозной трубопровод и гидравлический блок управления (HCU). Для того чтобы избежать потери тормозной жидкости или загрязнения, закройте свободные концы трубопровода резиновыми пробками;

- снимите гидравлический блок управления HCU;

- отсоедините шток усилителя педали тормоза;

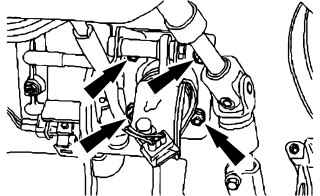

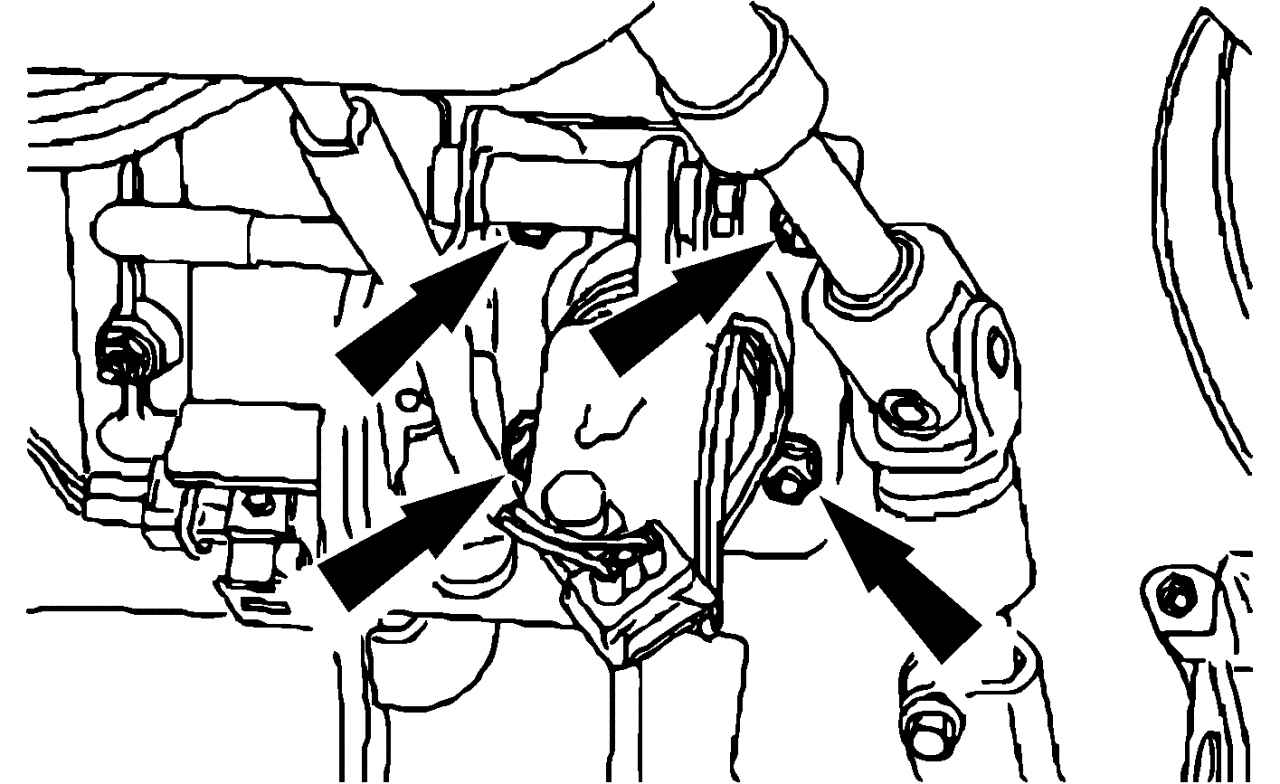

Рис. 286. Крепление вакуумного усилителя

- отверните болты крепления усилителя и снимите его (рис. 286).
